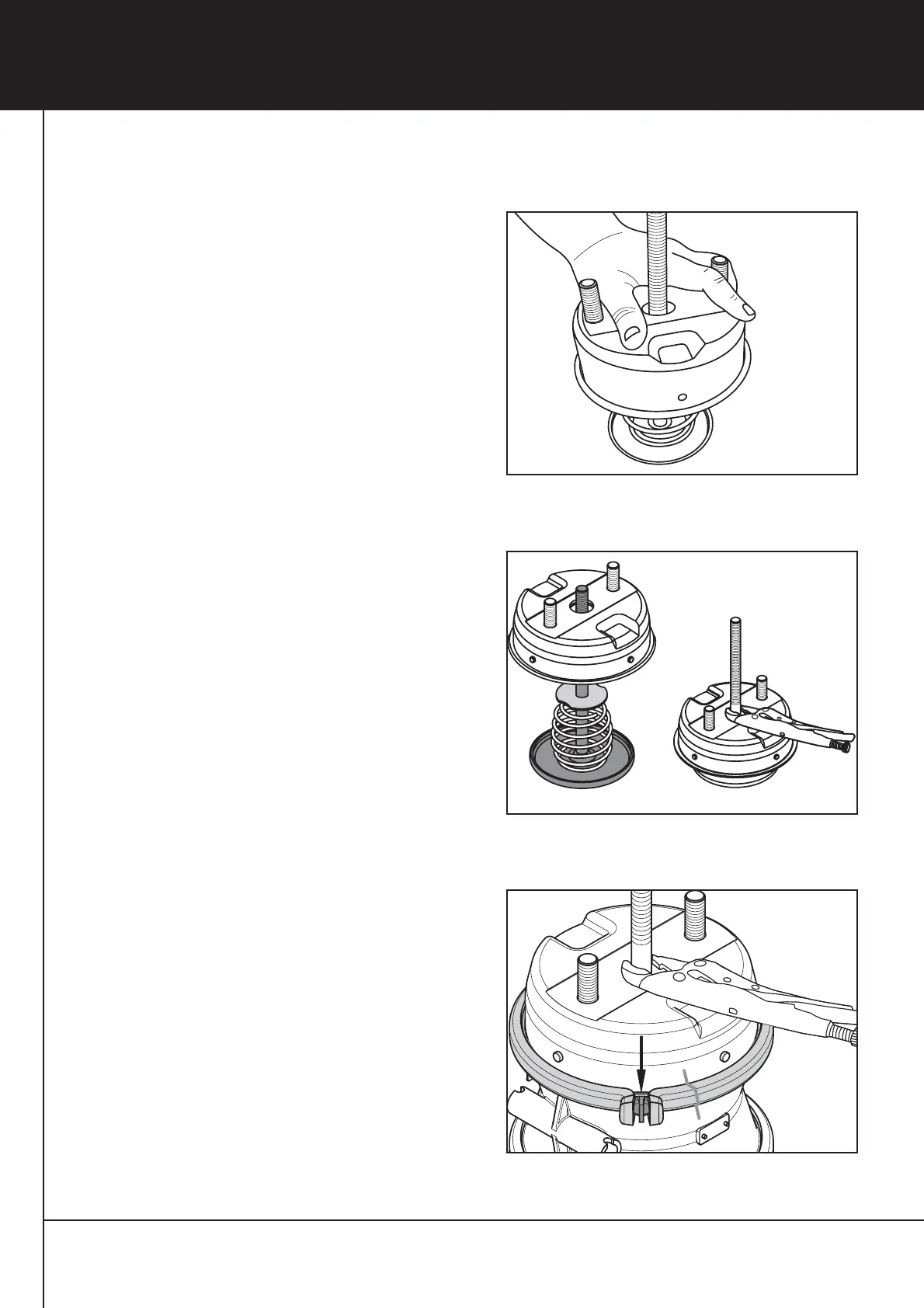

[34] Betriebsbremsteil mit der Druckstange nach
oben auf eine Werkbank legen.
[35] Zylindergehäuse gegen die Rückstellfeder nach
unten drücken und Grippzange vorsichtig lösen.
Gehäuse langsam mit der Federkraft nach oben
bewegen. Bauteile sind jetzt frei zugänglich und
können demontiert werden.
[36] Neue Rückstellfeder und Zentrierscheibe auf die
Druckstange setzen.
[37] Zylindergehäuse montieren, so weit wie möglich
nach unten drücken und mit einer Grippzange
(möglichst dicht am Zylinderboden) an der
Druckstange sichern.
Zur einfacheren Montage empfehlen wir
die Mutter am Federspeicherteil in einen
Schraubstock zu spannen.
[38] Neue Membrane einlegen. Betriebsbremsteil
zentrisch auf den Membranrand aufsetzen.
[39] Markierung des alten Klemmbandes auf das
Neue übertragen.
[40] Klemmband, Betriebsbremsteil und Feder
speicherteil mit Zwischenteil zueinander aus
richten (Markierung).
[41] Neuen Kunststoffniederhalter zwischen die
Spannbandenden einsetzen.
Fig. 16
Fig. 17
Fig. 18
126
12 Bremszylinder
