[42] Neue Schraube und Mutter aufschrauben.
Anschließend mit dem vorgeschriebenen
Anziehdrehmoment von:
30 Nm (25 35 Nm)
festziehen.
[43] Druckstange nach außen ziehen und Gripp
zange entfernen.
[44] Druckluftanschluss 1.1 mit mind. 6 bar Druckluft
beaufschlagen. Membranabdichtung auf Leck
stellen prüfen. Falls Leckstellen vorhanden,
Montage erneut durchführen und Mängel
abstellen.
[45] Lösevorrichtung nach der Zylindermontage
demontieren und in die Haltevorrichtung
einsetzen. Mutter mit 20 Nm festziehen.
[46] Stopfen in den Bremszylinder einsetzen.
[47] Gabelkopf montieren.
[48] Gestängesteller gemäß Kapitel 10 befestigen
und einstellen.
[49] Druckluftanschlüsse und Verschlussstopfen mit
45 Nm verschrauben.

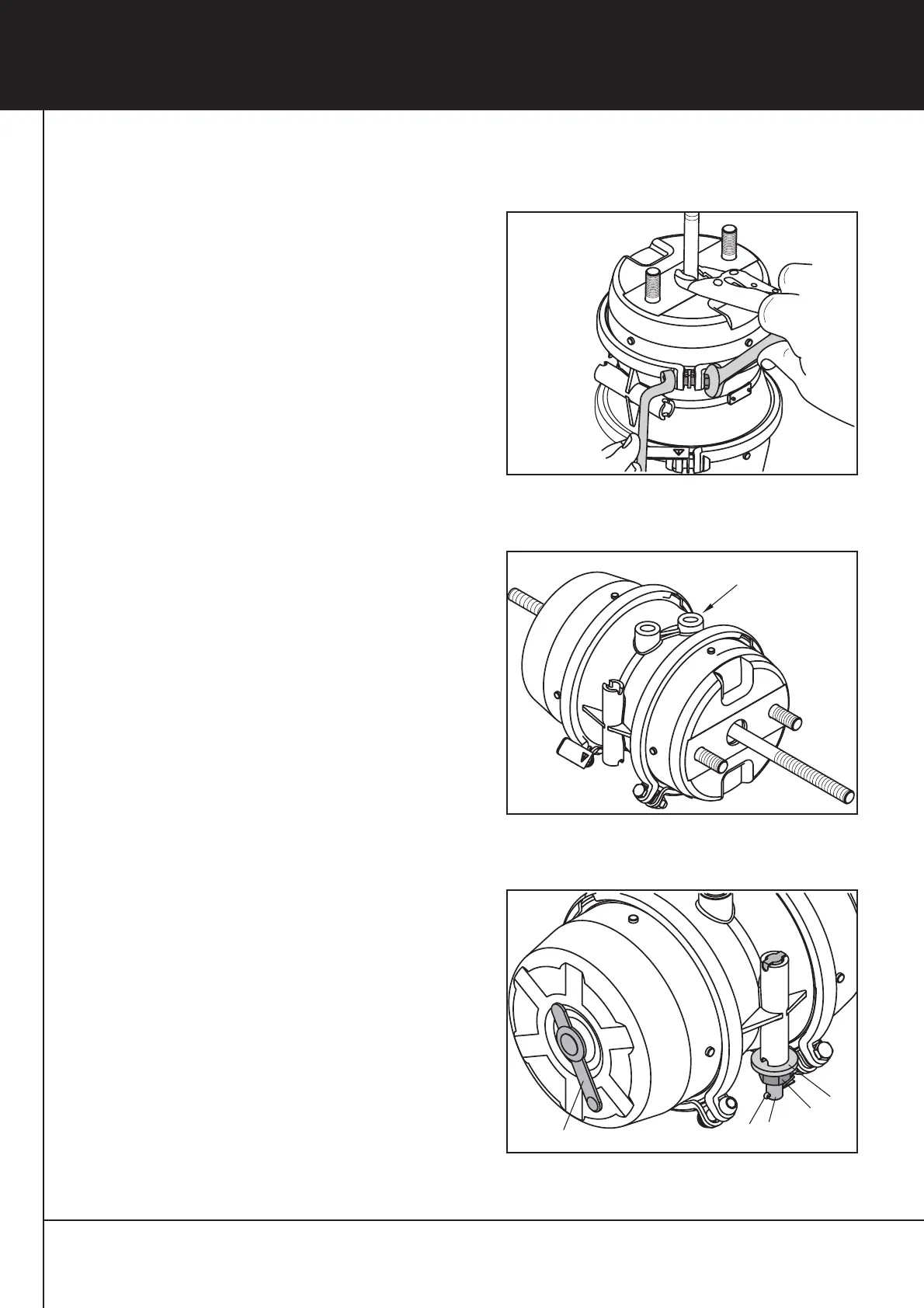

Fig. 19
