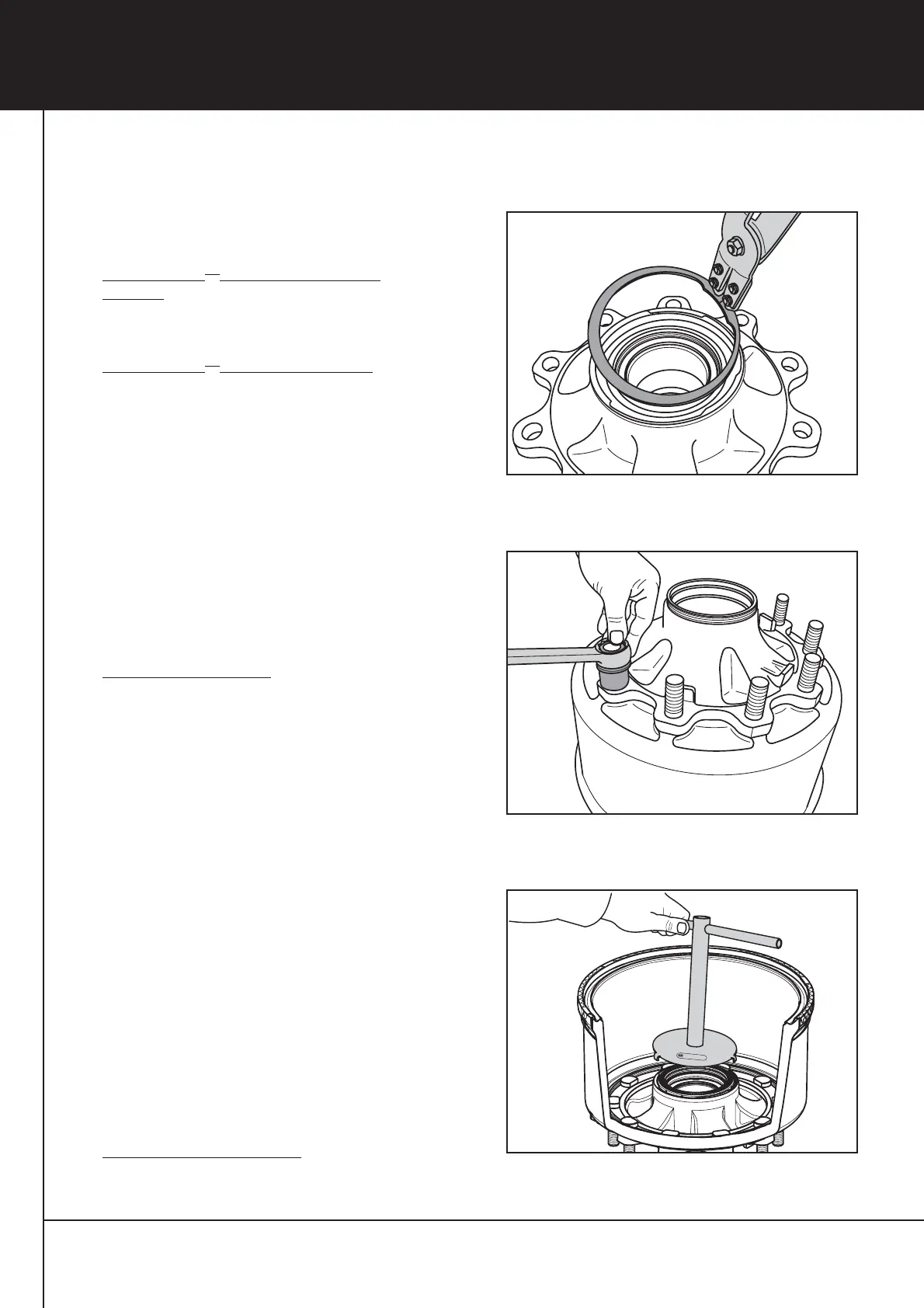

[22] Sicherungsring in die Nut der Radnabe
einsetzen.
[23] Lagerung ECO
Plus
8  9 t und 10  12 t ab
06/2005:
Grobschmutzdichtung in den vorhandenen Sitz
im Wellendichtring drücken.
Lagerung ECO
Plus
10  12 t bis 05/2005:
Grobschmutzdichtung auf den Stoßring
drücken.
[24] Bremstrommel auf die Radnabe legen.
Radbolzen so weit wie möglich in die Nabe
einstecken und mit Hilfe einer Hülse und Mutter
einziehen.
 Auf richtigen Sitz des Radbolzenkopfes an
der Bremstrommel achten.
[25] Die abgeflachte Kopfseite des Radbolzens
muss am Bremstrommelbund anliegen
(Verdrehsicherung).
[26] ABS Blechpolrad 8  9 t:
Neues Polrad verwenden! Polradnut und die
Bajonettverschlüsse am Polrad beidseitig fetten.
[26a]Polrad positionsgerecht einlegen. Die Anschlag
nasen am Polrad müssen in der Nabe auf recht
winkligen Anschlagflächen zur Anlage kommen.
[26b]Polrad mit stumpfen Gegenstand (z.B.
Schraubendreher) hinter den Anschlagnocken
mit leichten Schlägen im Uhrzeigersinn bis
zum am Anschlag drehen (siehe auch Seite 62).
 Achtung!
Schlagwerkzeuge nicht in den Verzahnungen
ansetzen. Die Verzahnung darf keine Beschä
digung aufweisen.
 Zur Vermeidung von Montagefehlern emp-
fehlen wir bei Austausch des Polrades das
BPW Montagewerkzeug 16.020.22953 zu
verwenden.
Montagewerkzeug am äußeren Umfang nach
unten drücken und durch gleichzeitiges Drehen
im bzw. entgegen dem Uhrzeigersinn das Polrad
lösen bzw. befestigen.
[27] ABS Blechpolrad 10  12 to:
Polrad in die umlaufende Nut auf dem Rand
der Radnabe klipsen (siehe auch Seite 62).
Fig. 19
Fig. 20
Fig. 21
57
5 Nabeneinheit zerlegen und zusammenbauen
