Zur leichteren Handhabung der Naben-
Trommeleinheit beim Lagerwechsel
empfehlen wir die Demontage des Rades
und der Bremstrommel.
[8] Wendelbolzen:
Radbolzen aus der demontierten Naben
Bremstrommeleinheit heraustreiben
(Gewinde der Radbolzen nicht beschädigen).
Bundbolzen:
Muttern von den Radbolzen auf der Trommel
seite schrauben. Radbolzen herausnehmen und
Nabe herunternehmen.
[9] Lageraußenringe einschließlich Stoßring aus der
Radnabe austreiben.
[10] Abdeckblech aus der Radnabe entfernen und
durch ein Neues ersetzen.
Stoßring montieren, dabei auf richtige Lage,
siehe Seite 3-5, achten.
[11] Lageraußenringe zentriert in die Radnabe ein
setzen und mit einer Presse (mindestens 6 t)
und den BPW Eindrückwerkzeugen für das
äußere Lager
15.005.20052 Ø 100 Lager 32310
15.013.20052 Ø 113 Lager 33213
15.014.20052 Ø 123 Lager 33215
innere Lager
15.012.20052 Ø 123 Lager 33116
15.011.20052 Ø 142 Lager 33118
15.008.20052 Ø 160 Lager 32219
montieren.
Auf richtigen Sitz der Lagerschalen in der
Radnabe achten.

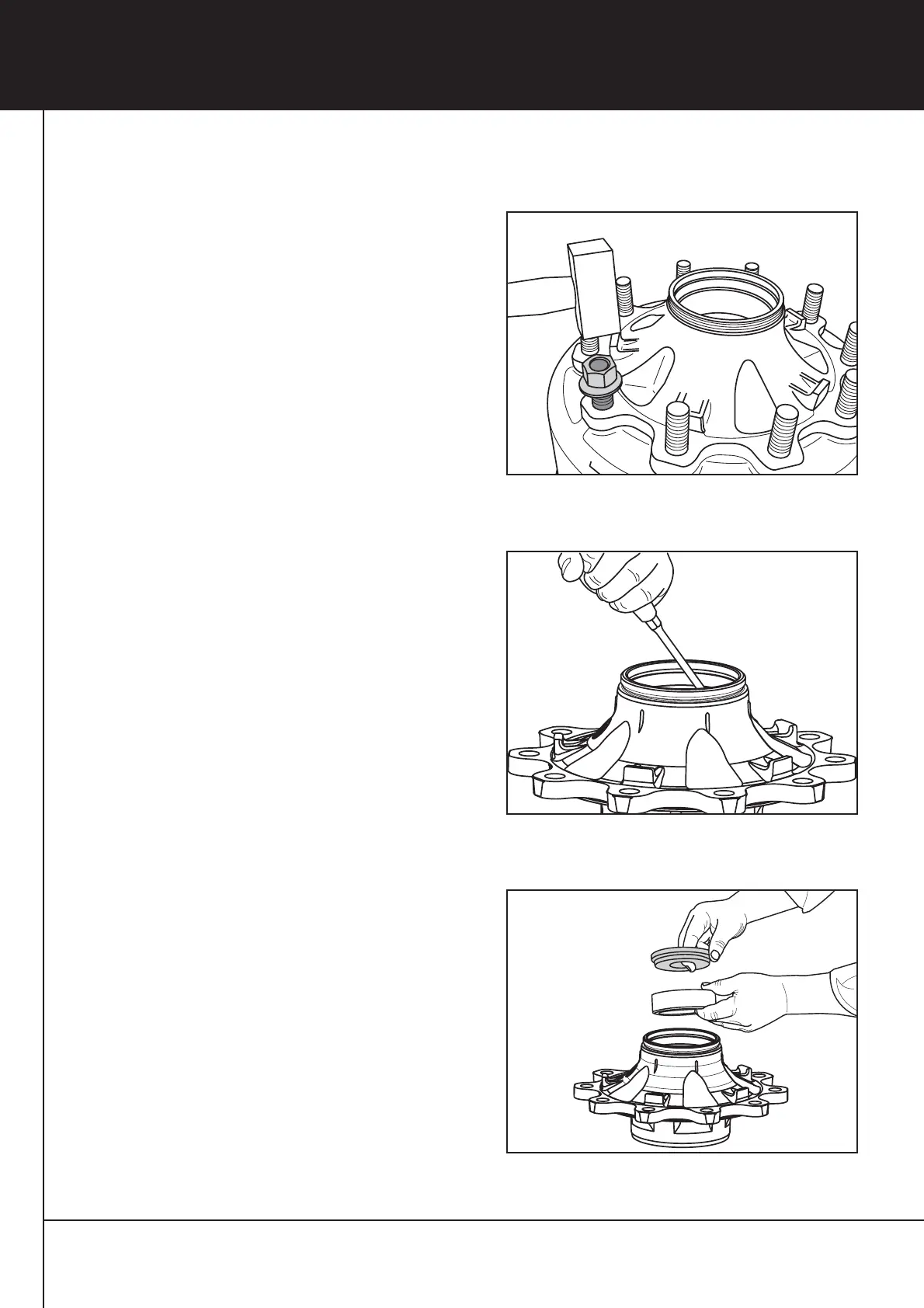

Fig. 28
Fig. 29
Fig. 30
510
5 Nabeneinheit zerlegen und zusammenbauen
