5
FOURNITURE D’AIR DE COMBUSTION
Pour une installation en maison mobile, le poêle doit être relié à
une source extérieure d’air de combustion. Un tuyau métallique
de diamètre intérieur 2”, exible ou bien rigide, peut être xé
sur l’entrée à l’arrière du poêle (référez-vous à la gure 3). Une
protection contre les rongeurs (avec mailles de grillage d’au
moins 1/4”)/hotte anti-vent doit être utilisée à la terminaison
(référezvous à la gure 4). Tous les raccordements doivent être
xés et étanchéiés, en utilisant une attache de tuyau du bon
calibre et/ou du ruban métallique UL-181-AP. Pour des installations
en maison mobile uniquement : Un tuyau de diamètre intérieur
2” peut être utilisé pour le premier mètre cinquante de tronçon
pour l’air de combustion. De 1,5 à 3 mètres, utilisez du tuyau de
diamètre intérieur 2 ¾”. Aucune alimentation en air de combustion
ne doit dépasser 3 mètres.
Sources d’air de combustion extérieur
a. Installations en foyer
• Haut de cheminée.
• Porte pour évacuation des cendres.
b. Installations en autonome
• Un trou dans le sol près du poêle ne pouvant se terminer
que dans un vide sanitaire ventilé.
• Un trou dans le mur derrière le poêle.
NON-UTILISATION D’AIR EXTÉRIEUR
Si de l’air extérieur n’est pas utilisé, il est important que l’air de
combustion soit facilement disponible à l’entrée d’air. Un registre
d’air extérieur pouvant se fermer peut être utilisé dans les maisons
très bien isolées.
IMPORTANCE D’UN TIRAGE ADÉQUAT
Le tirage est une force déplaçant l’air de l’appareil vers la
cheminée. La quantité de tirage dans votre cheminée dépend
de sa longueur, son emplacement géographique local, les
obstructions à proximité et autres facteurs. Trop de tirage peut
causer des températures excessives dans l’appareil. Un tirage
inadéquat peut causer des retours de fumée dans la pièce et
causer l’obturation de la cheminée.
Un tirage inadéquat causera des fuites de fumée par l’appareil
dans la pièce, s’inltrant par l’appareil, et les joints du conduit de
raccordement.
Un brûlage incontrôlable ou une température excessive indique
un tirage excessif.
Tenez compte de l’emplacement de la cheminée pour veiller à ce qu’elle ne soit pas trop près des voisins ou
dans une vallée pouvant causer des conditions malsaines ou nuisibles.
VENTILATION
Le unité est certié pour une utilisation avec une ventilation type en L agréée, de diamètre 3 ou 4”. Le poêle a
été testé avec la marque Simpson Duravent. Une cheminée de classe “A” n’est pas nécessaire. Référez-vous aux
instructions fournies par le fabricant de la ventilation, en particulier si vous devez traverser mur, plafond ou toit.
C’est un système à évacuation sous pression. Toutes les jonctions de connecteur de ventilation doivent être
scellées avec du mastic à la silicone RTV résistant à 500°F (260 °C) an d’assurer une performance constante et
éviter des dispersions de fumée. Toutes les jonctions de connecteur horizontal doivent être scellées avec de la
bande métallique UL-181-AP.
Nous recommandons que toutes les jonctions de ventilation verticale soient xées avec au moins 3 vis.
NE RACCORDEZ PAS CETTE UNITÉ SUR UN CONDUIT DE FUMÉE DESSERVANT UN AUTRE APPAREIL.
N’INSTALLEZ PAS DE CLAPET DE TIRAGE DANS LE SYSTÈME DE VENTILATION D’ÉVACUATION DE CETTE UNITÉ.
INSTALLEZ LA VENTILATION AVEC LES ÉCARTEMENTS SPÉCIFIÉS PAR SON FABRICANT

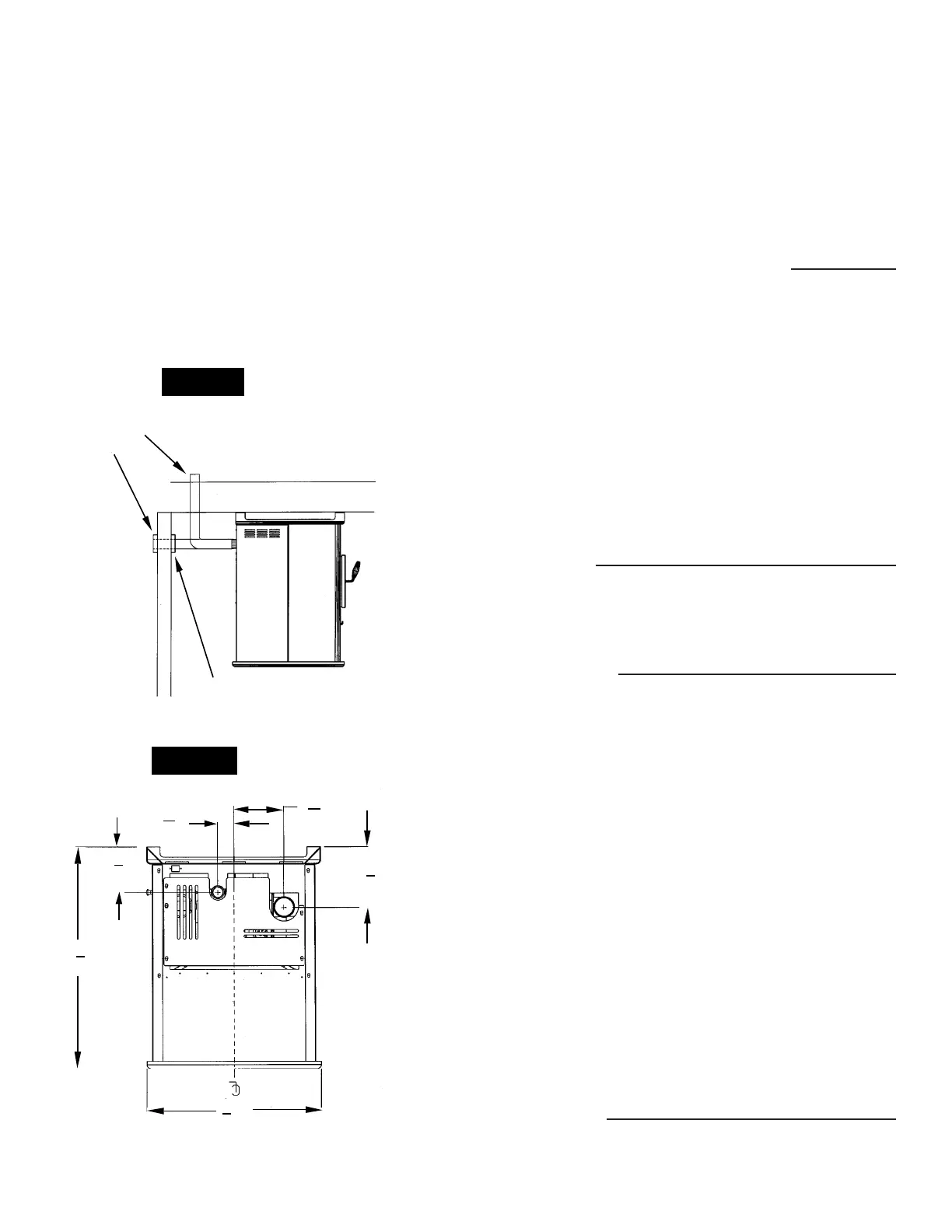

FIGURE 3
FIGURE 4
25
3
4
“
32
5
8
“
6
5
8
“
8
7
8
“
7
5
16
“
2
7
16
“
COLLIER
DE PARURE
VIDE SANITAIRE
VENTILÉ
PROTECTION
CONTRE LES
RONGEURS
FIGURE 3
FIGURE 4
25
3
4
“
32
5
8
“
6
5
8
“
8
7
8
“
7
5
16
“
2
7
16
“
COLLIER
DE PARURE
VIDE SANITAIRE
VENTILÉ
PROTECTION
CONTRE LES
RONGEURS
INSTALLATION
