SÉLECTION DE FORMULE - INSTRUCTIONS
SÉLECTION DE FORMULE - INSTRUCTIONS
Le module BrightLogic Formula Select (en option) permet de sélectionner à distance jusqu’à 20 programmes
de lavage di󰀨érents. Les noms des programmes peuvent être a󰀩chés en les téléchargeant via le programme
informatique.
Le module Formula Select peut également être utilisé pour amorcer et arrêter les pompes.
Le programme désiré doit être sélectionné à l’aide des touches UP et DOWN du module et en appuyant
sur Enter, avant de commencer le cycle de lavage.
Réinitialisation des options
Quatre options sont disponibles pour réinitialiser la formule de sélection :
Remise de la formule au programme 01 - (réglage par défaut)
Remise de la formule au programme 00 - (programme vide)
Réinitialiser la formule au programme 02 - (régler sur n’importe quel numéro de programme)
Réinitialiser la formule au programme précédent - (réinitialise le programme précédent)
L’appareil peut être réinitialisé manuellement en appuyant simultanément sur les touches haut et bas pendant 1
seconde.
Sans module Formula Select
Si aucune formule de sélection n’est installée, les programmes peuvent toujours être sélectionnés à partir de
l’appareil lui-même.
A partir de l’écran par défaut, appuyez sur le bouton PROGRAM pour faire basculer le programme correct.
FORMULE SÉLECTION - INSTALLATION
Fixez le module sur une surface appropriée, dans un endroit accessible, à l’aide du velcro autocollant fourni.
Avant de procéder au montage, assurez-vous que l’alimentation électrique de l’appareil a été coupée.
Ouvrez le couvercle de l’enceinte principale.
Faites passer le câble par le presse-étoupe situé sur la partie inférieure de l’appareil et faites-le courir jusqu’à
proximité de la prise de connexion Formula Select sur la carte (en bas à droite).
Remarque :
Il convient d’utiliser un câble blindé.
A
RAIL
B RAIL
COMMON
COMMON
ISOLATED
B RAIL
COMMON
B
RAIL
L
N
RED
BLACK
YELLOW
WHITE
GREEN
BLUE

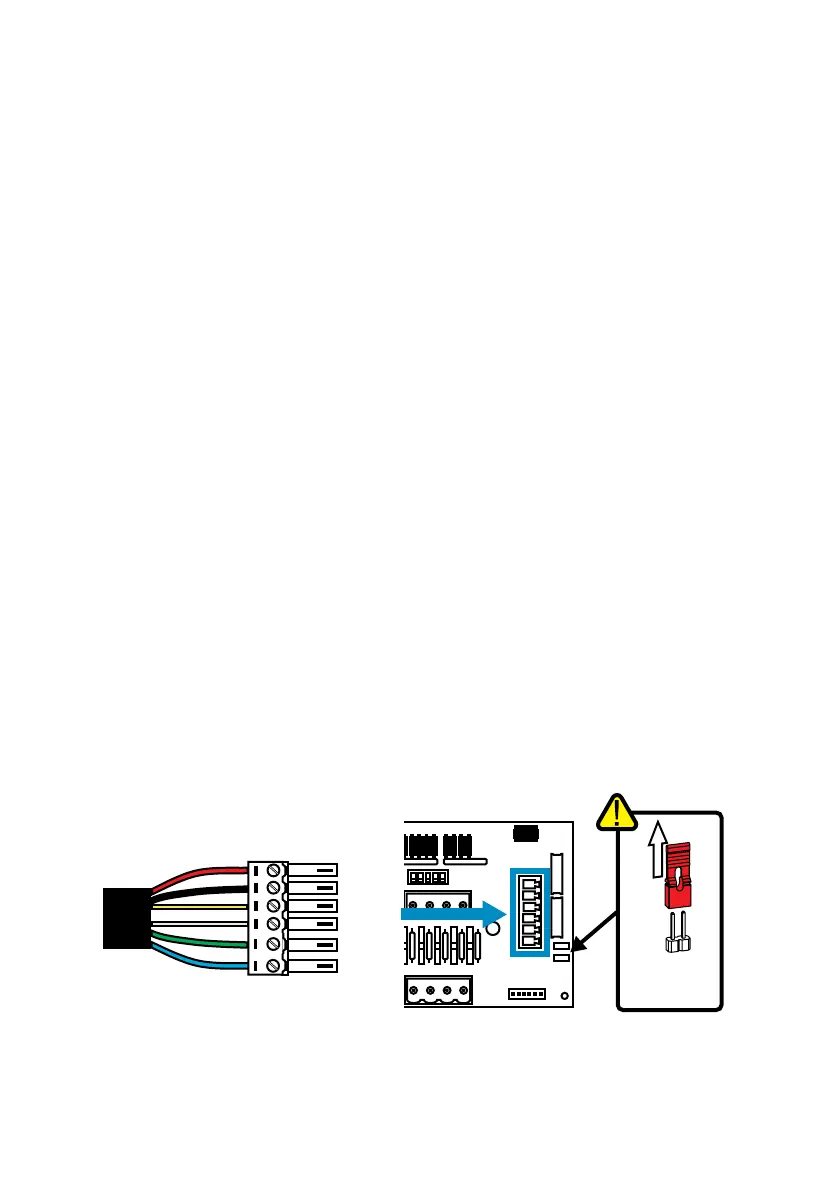

Installez le connecteur vert avec le l de couleur dans l’ordre indiqué ci-dessus.
Branchez le connecteur dans la prise correcte et serrez le presse-étoupe pour maintenir le câble.
RETIRER les liens LK3 & LK4
SUPPRIMER
LK3 et LK4
ROUGE
NOIR
JAUNE
BLANC
VERT
BLEU
