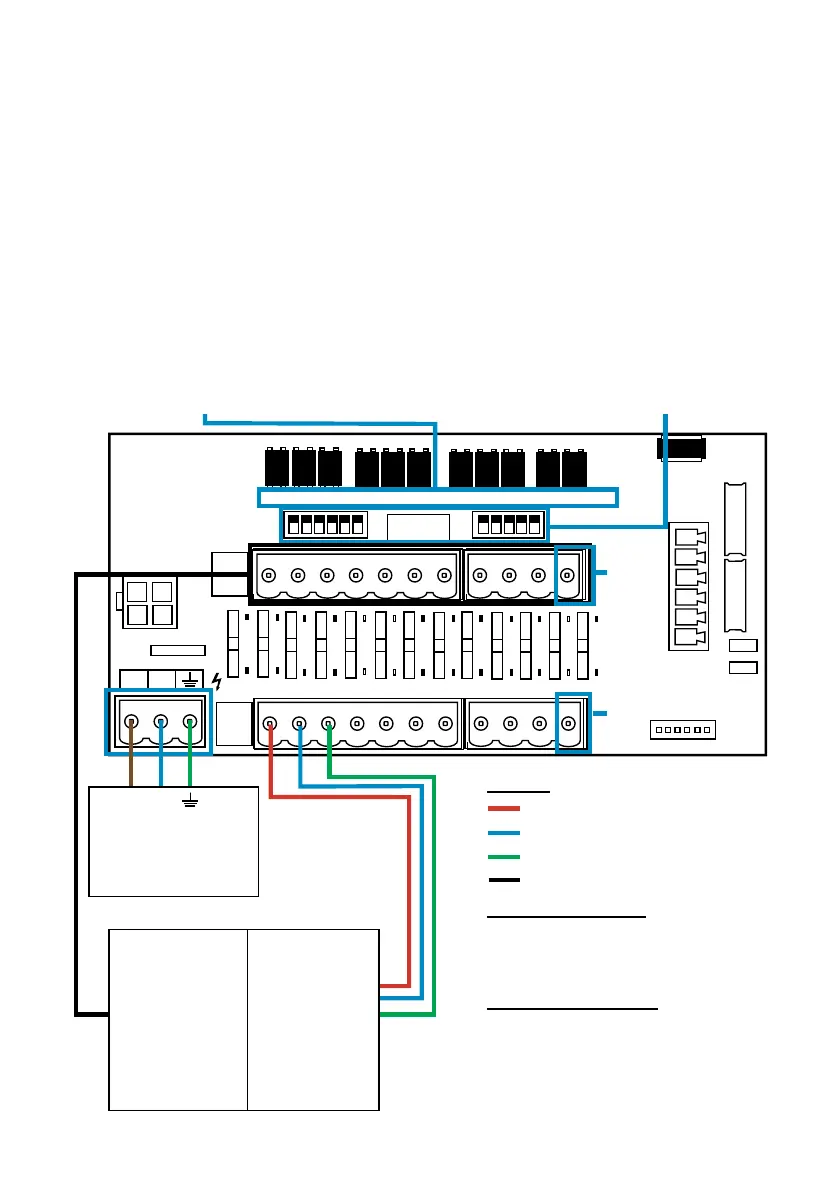

INSTRUCCIONES DE INSTALACIÓN - CABLEADO 1
INSTRUCCIONES DE INSTALACIÓN - CABLEADO 1
A
RAIL
B RAIL
COMMON
COMMON
ISOLATED
B RAIL
COMMON
B
RAIL
Lorem ipsum
AFS
AFS
L
N
L
N
En la mayoría de los casos, la placa de interfaz o los solenoides de la máquina antriona tendrán
un común (es decir, sus terminales negativos estarán todos unidos por un cable común).
Los interruptores S1 y S2 pueden dejarse conmutados a común (posición arriba), y el cable único
(común) llevado al carril B.
SI NO SE CONMUTA EL INTERRUPTOR ADECUADO , LA UNIDAD PODRÍA AVERIARSE.
NO INTENTE CONMUTAR LOS INTERRUPTORES CUANDO LA ALIMENTACIÓN ESTÉ
CONECTADA.
RP1, RP2, RP3 & RP4
Quitar para permitir señal por debajo
de 90 voltios AC o DC (min 12V)
S1 & S2
Conmutación a señales co-
munes en el carril B
Fuente de alimentación
100-240v(AC) 50/60Hz
Procedente de un punto
aislado cuando la máquina
antriona está apagada
Entradas de señal 90v-240v CA o CC
B Rail
(Negativ)
Wenn sich die Schalter
in einer aufrechten
Position benden,
kann ein gemeinsames
(neutrales/negatives)
Eingangssignal an die
B Rail angeschlossen
werden
A-Schiene
(Positiv)
Das positive (strom-
führende) Signal von
jedem Eingang muss
an den entsprech-
enden Anschluss der
A-Schiene angeschlos-
sen werden.
ENTRADA 1 - Prelavado
ENTRADA 2 - Lavado principal
ENTRADA 3 - Aclarado
COMÚN
Cableado recomendado
Tamaño máximo = 1,5mm²
Tamaño mínimo = 0,5mm²
Corriente = 0,5A
Advertencia de seguridad
Si se utilizan señales de baja tensión, los
cables de señal a los carriles A y B deben
tenderse en cables separados de la aliment-
ación principal de la unidad.
Debe utilizarse cable de grado adecuado.
Ejemplo
