INSTRUCCIONES DE INSTALACIÓN - MONTAJE DEL EQUIPO
INSTRUCCIONES DE INSTALACIÓN - MONTAJE DEL
EQUIPO

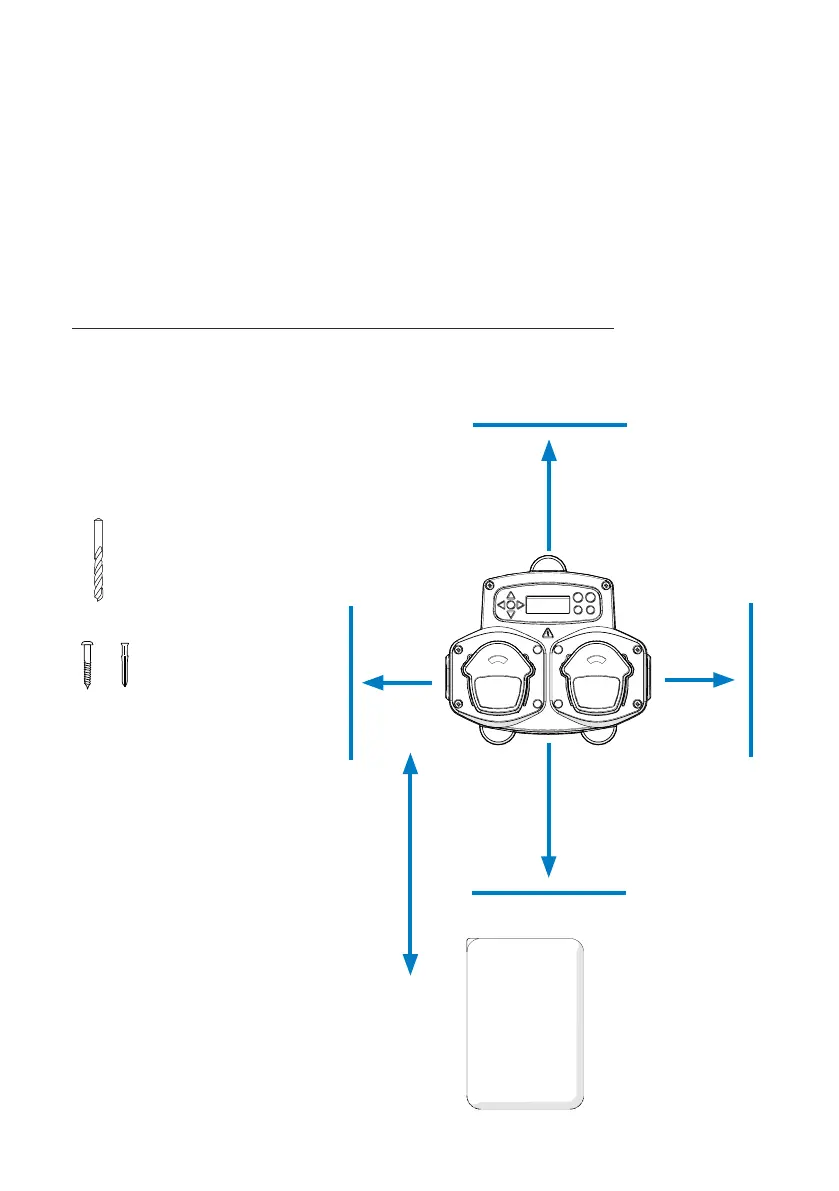

350 mm
13.8 in.
350 mm
13.8 in.
60 mm
2.4 in.
60 mm
2.4 in.
MÁXIMO
2 metros
Fije el Equipo a una pared vertical con los tornillos suministrados.
Asegúrese de que el Equipo esté nivelado y colocado a no más de 2 metros por encima de la base
del producto que se va a dispensar.
Notas importantes.
Tubos de aspiración e impulsión máximos recomendados: 2 metros
Tamaño mínimo del tubo: 8x11 mm
Cuando instale el Equipo, asegúrese de que dispone de suciente ventilación.
Paso de los tornillos/Diagrama de taladrado - en la página siguiente
Las distancias mínimas de
instalación son:
Lateral: 60 mm (2,4 pulg.)
Fondo: 350 mm (13,8 pulg.)
Trasera: 0 mm (0 pulg.)
Ø 6mm
x 3 Por caja
