29
Revision 1.1
09/2024
B1051UL

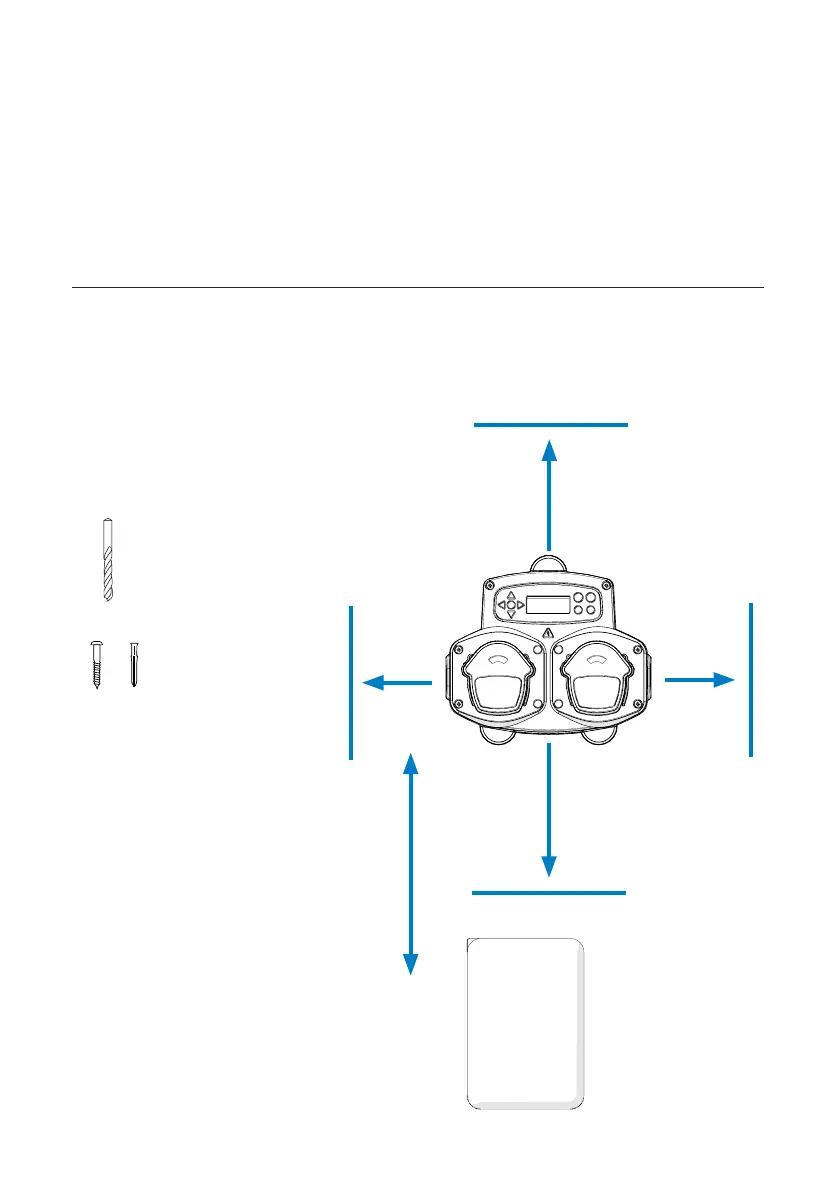

INSTALLATION - MONTAGE IHRES GERÄTS
350 mm
13.8 in.
350 mm
13.8 in.
60 mm
2.4 in.
60 mm
2.4 in.
MAXIMAL
2 meter
Befestigen Sie das Gerät mit den mitgelieferten Schrauben an einer senkrechten Wand.
Vergewissern Sie sich, dass das Gerät waagerecht steht und sich nicht mehr als 2 Meter über dem
Boden des auszugebenden Produkts bendet.
Wichtige Hinweise.
Maximal empfohlene Ansaug- und Förderschläuche - 2 Meter
Mindestrohrgröße - 8x11mm
Stellen Sie bei der Installation Ihres Geräts sicher, dass Sie für eine ausreichende Belüftung sorgen.
Schraubensteigung/Bohrschema - auf der nächsten Seite
Die Mindestabstände für die
Installation sind:
Seite: 60 mm (2.4 in.)
Unten: 350 mm (13,8 in.)
Hinten: 0 mm (0 in.)
INSTALLATION - MONTAGE IHRES GERÄTS
Ø 6mm
x 3 pro Gehäuse
