85 LS2-B891, LT2-B892
13. STANDARD ADJUSTMENTS
13. STANDARDEINSTELLUNGEN
13. REGLAGES STANDARD
13. AJUSTES ESTANDARES
13-2-6. Adjusting the thread holding spring position
13-2-6. Einstellen der Fadenhaltefeder
13-2-6. Réglage de la position du ressort de maintien de fil
13-2-6. Ajuste de la posición del resorte de soporte del hilo

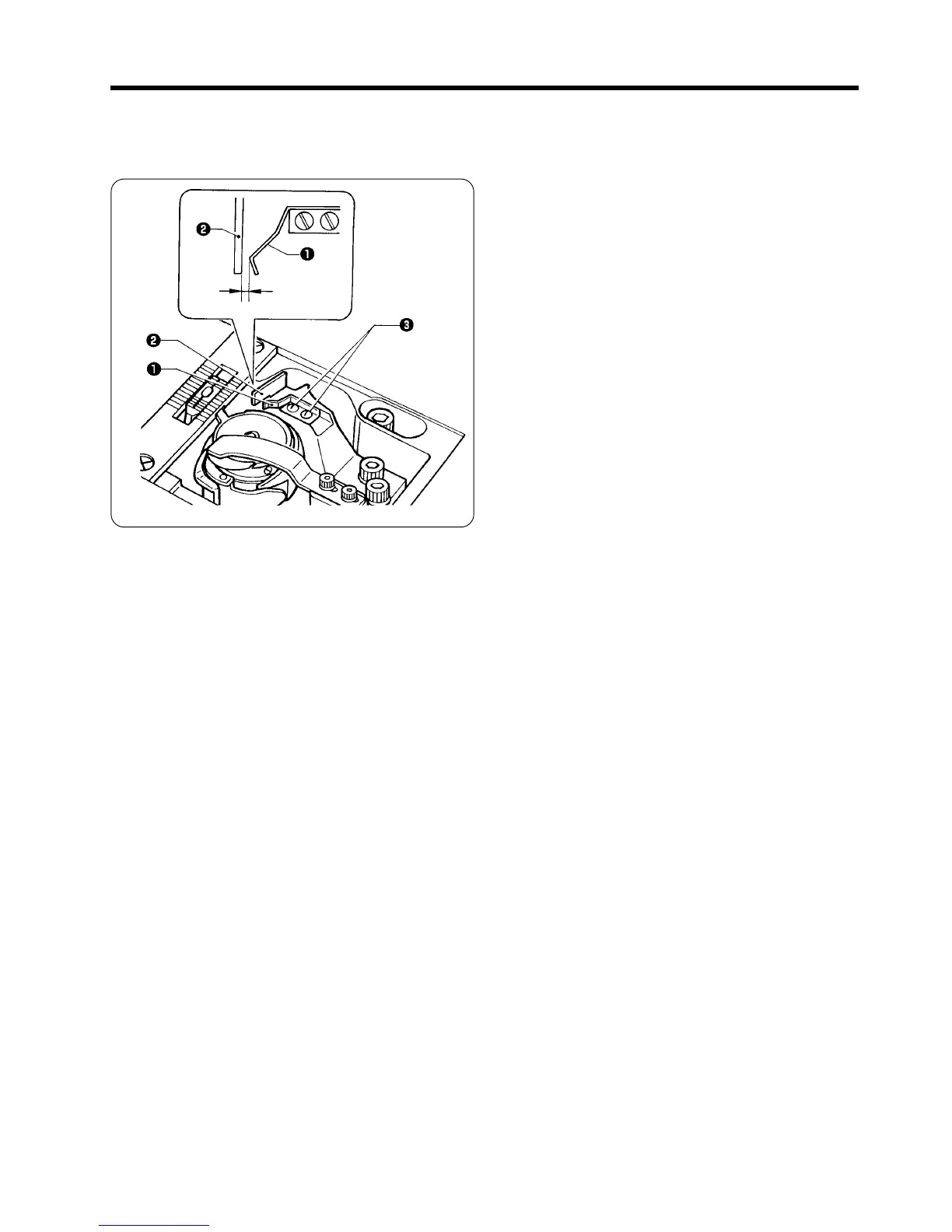

The thread holding spring q holds the lower thread after
thread trimming to prepare it for the next sewing operation.
The clearance between the thread holding spring q and the
side of the fixed knife w should be 1.4 - 1.6 mm.
1. Loosen the two screws e.
2. Move the thread holding spring q to adjust its position, and
then tighten the screws e.
Der Unterfaden wird nach dem Abschneiden durch die
Fadenhaltefeder q festgehalten, um ihn für den nächsten
Vorgang bereit zu halten.
Der Abstand zwischen der Fadenhaltefeder q und der Seite
des feststehenden Messers w sollte 1,4 - 1,6 mm betragen.
1. Lösen Sie die beiden Schrauben e.
2. Stellen Sie die Position der Fadenhaltefeder q ein und ziehen
Sie die Schrauben e wieder fest.
Le ressort q de maintien de fil maintient le fil inférieur après
la coupe des fils afin de le préparer pour l’opération de cou-
ture suivante.
L’écart entre le ressort q de maintien de fil et le côté du
couteau fixe w doit être de 1,4 - 1,6 mm.
1. Desserrer les deux vis e.
2. Déplacer le ressort q de maintien de fil pour régler sa posi-
tion, puis serrer les vis e.
El resorte de soporte del hilo q sostiene el hilo inferior
después de cortar el hilo para prepararlo para la siguiente
operación de costura.
La separación entre el resorte de soporte del hilo q y el lado
de la cuchilla fija w debe de ser 1,5 - 1,6 mm.
1. Aflojar los dos tornillos e.
2. Mover el resorte de soporte del hilo q para ajustar su
posición, y luego apretar los tornillos e.
1.4 - 1.6 mm
1,4 - 1,6 mm
