3. WORK TABLE
3. NÄHTISCH
3. TABLE DE TRAVAIL
3. MESA DE TRABAJO
3. WORK TABLE
3. NÄHTISCH
3. TABLE DE TRAVAIL
3. MESA DE TRABAJO
■ If using a commercially-available table
■ Verwendung eines im Handel erhältlichen Nähtisches
■ Si on utilise une table commerciale
■ Si usa una mesa en venta
●
The top of the table should be 40 mm in thickness and should be strong enough to hold the weight and with-stand the
vibration of the sewing machine.
●

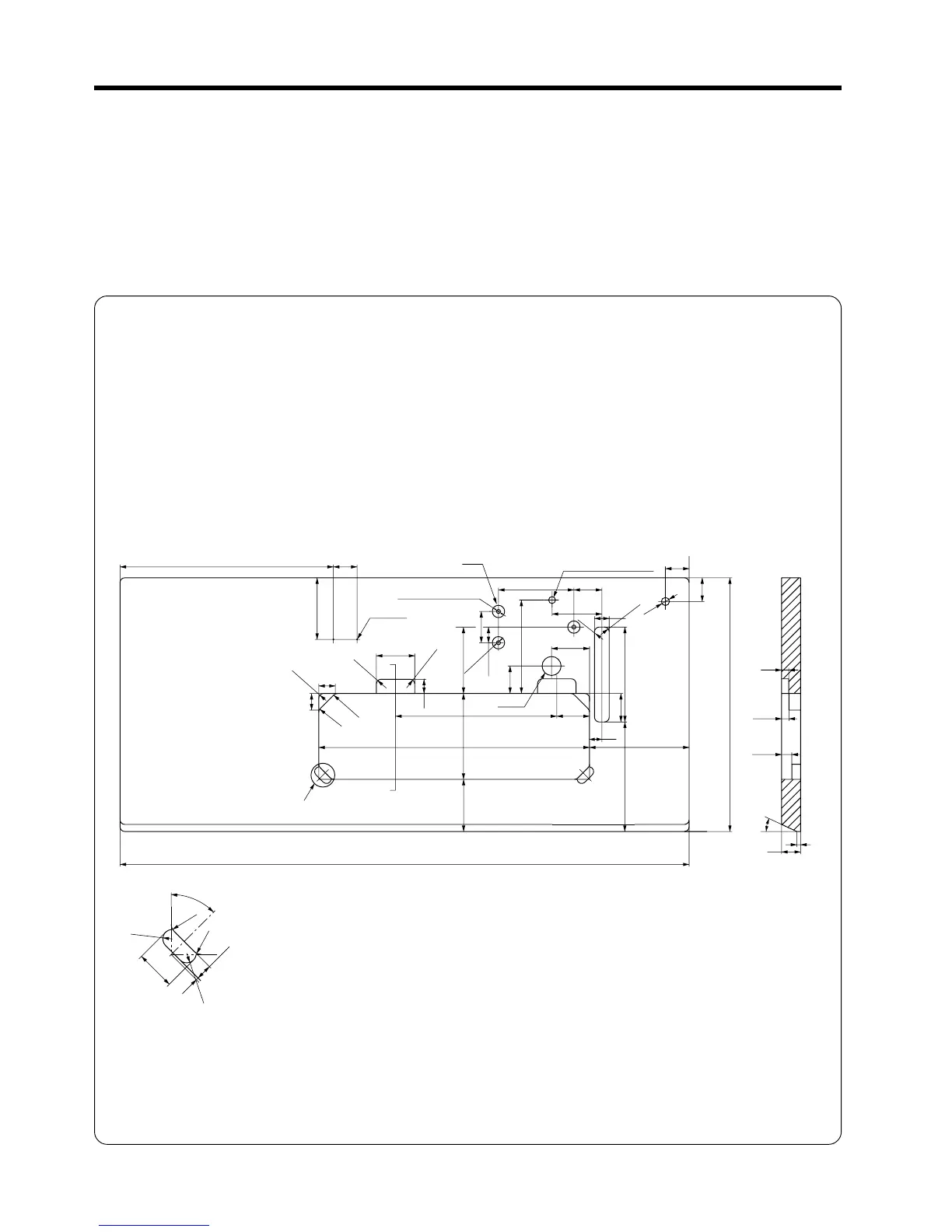

Drill holes as indicated in the illustration below.
●
Die Tischplatte sollte 40 mm dick sein und der Nähtisch sollte stabil genug sein das Gewicht der Nähmaschine aufnehmen
und den Betriebsvibrationen widerstehen zu können.
●
Bohren Sie die Löcher wie in der nachstehenden Zeichnung gezeigt.
●
La partie supérieure de la table doit avoir 40 mm d'épaisseur et doit être assez solide pour pouvoir supporter le poids et les
vibrations de la machine à coudre.
●
Percer les trous comme indiqué dans l'illustration ci-dessous.
●
La parte de arriba de la mesa debe ser de 40 mm de espesor y lo suficientemente fuerte como para soportar el peso y las
vibraciones de la máquina de coser.
●
Realizar los cortes y perforaciones indicados en la figura a continuación.
c Cotton stand hole
Spulenständerloch
Trou de la broche porte-bobine
Orificio del soporte del carrete
D Head rest hole
Loch für Oberteilstütze
Trou du support de tête
Orificio de apoyo de cabeza
E Motor mounting holes
Motormontagelöcher
Trous de montage du moteur
Orificios de montaje del motor
F Cord hole (-705 only)
Kabelloch (nur -705)
Trou du cordon (-705 seulement)
Orificio de cable (sólo -705)
G Air unit assembly mounting holes
(-705 only)
Montagelöcher für die Druckluftein-
heit (nur -705)
Trous de montage de l’unité
pneumatique (-705 seulement)
Orificios de montaje del conjunto
de la unidad neumática (sólo -705)
B (2 places)
(2 Stellen)
(2 emplacements)
(2 lugares)
B
C
D
E
F
G
81
69
110
R10
R10
33
±0.3
66
25
°

8
40
159
1200
535
3-φ8.5
φ17
50
50
3-
φ
26
Seat depth 1
30
26
340
21.5
R10
R10
181
571
128
177
31
140
210
60
200
(
231
)
59
450 50
130
80
58
35
35
R10
R10
15
R10
15.5
φ40
φ
15 Seat depth 25
A
A
AA
41.5
1.2 17
R10
R10
45
°

R10
R10
