Brother LS2-B892 - Cleaning the Oil Filter (Carry out Once a Month); Reinigen des Ölfilters (einmal Monatlich); Nettoyage du Filtre À Huile (À Effectuer Une Fois Par Mois); Limpieza del Filtro de Aceite (a Realizar una Vez al Mes)

54LS2-B891, LT2-B892
12.CLEANING
12.REINIGUNG
12.NETTOYAGE
12.LIMPIEZA

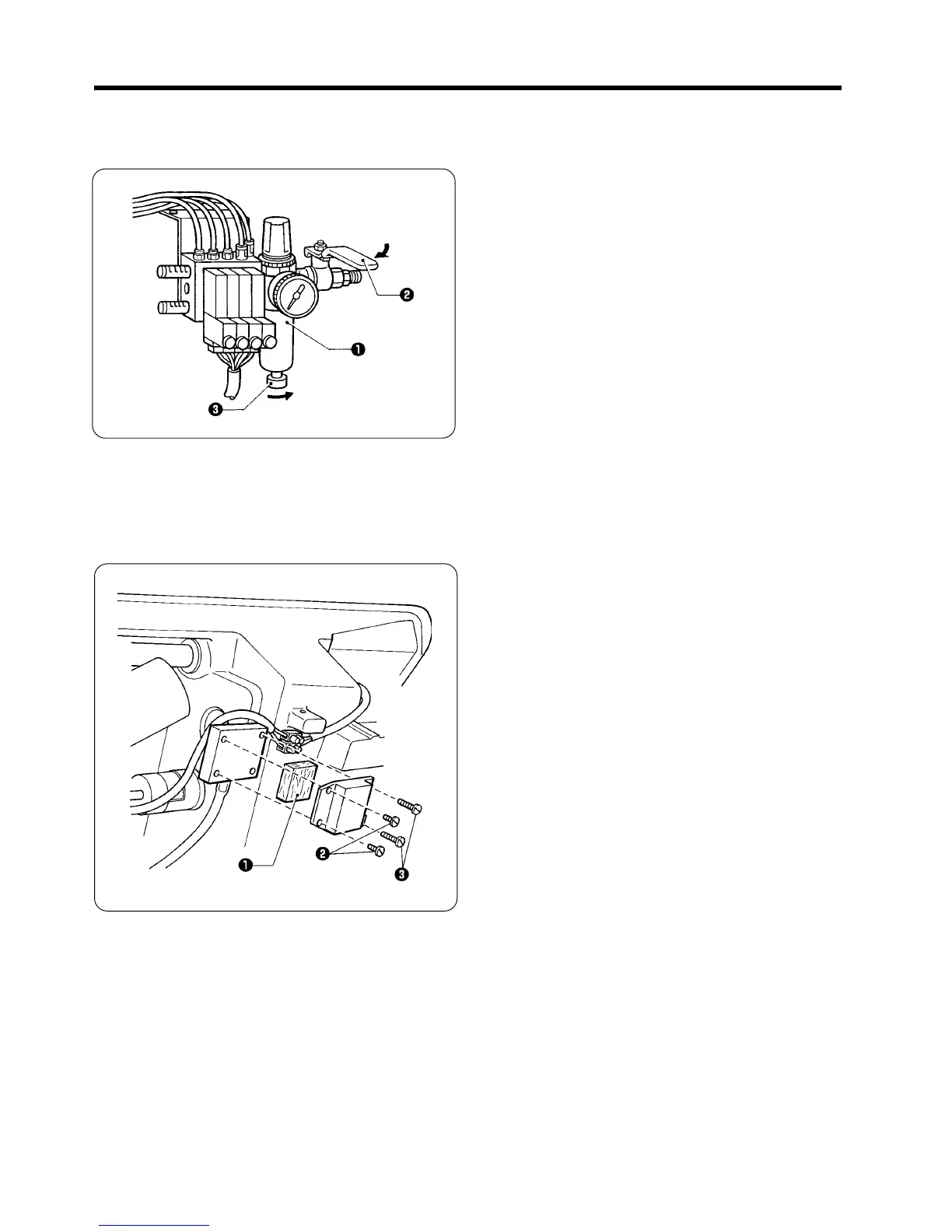

If water has collected in the bottle q, close the cock w and
loosen the knob e by turning it in the direction of the arrow to
drain the water.
Falls sich in der Flasche q Wasser angesammelt hat, müssen
Sie das Ventil w schließen und den Knopf e zum Ablassen
des Wassers in Pfeilrichtung drehen.
Si de l’eau s’est accumulé dans la bouteille q, fermer le robinet
w et desserrer le bouton e en le tournant dans le sens indiqué
par la flèche pour purger l’eau.
Si se ha acumulado agua en la botella q, cerrar la llave w y
aflojar la perilla e girándola en la dirección de la flecha para
drenar el agua.
12-2. Cleaning the oil filter (carry out once a month)
12-2. Reinigen des Ölfilters (einmal monatlich)
12-2. Nettoyage du filtre à huile (à effectuer une fois par mois)
12-2. Limpieza del filtro de aceite (a realizar una vez al mes)
If the filter q is dirty, or if the amount of oil consumption in-
creases dramatically, remove the two screws w and the two
screws e, and then remove the filter q. Clean or replace the
filter q as required.
* The two screws w have a length of 8 mm, and the screws
e have a length of 19 mm. Be careful not to get the screws
w and e mixed up when installing the filter q.
Bei verschmutztem Filter q oder wenn der Ölverbrauch stark
ansteigt, müssen Sie die beiden Schrauben w und die beiden
Schrauben e lösen und das Filter q abnehmen. Reinigen bzw.
ersetzen Sie das Filter q nach Bedarf.
* Die beiden Schrauben w sind 8 mm lang und die beiden
Schrauben e sind 19 mm lang. Verwechseln Sie beim
Einbau des Filters q die Schrauben w und e nicht.
Si le filtre q est encrassé, ou si la consommation d’huile
augmente considérablement, retirer les deux vis w et les deux
vis e, puis retirer le filtre q. Nettoyer ou remplacer le filtre q.
* Les deux vis w ont une longueur de 8 mm, et les vis e ont
une longueur de 19 mm. Veiller à ne pas mélanger les vis w
et q lorsqu’on installe le filtre q.
Si el filtro q está sucio, o si el consumo de aceite aumenta
demasiado, retirar los dos tornillos w y los dos tornillos e, y
luego desmontar el filtro q. Limpiar o cambiar el filtro q si fuera
necesario.
* Los dos tornillos w tiene un largo de 8 mm, y los tornillos e
tiene un largo de 19 mm. Tener cuidado de no mezclar los
tornillos w y e al instalar el filtro q.
■ Draining water from the air system (-705)
■ Ablassen des Wassers aus dem Druckluftsystem (-705)
■ Purge de l’eau du système pneumatique (-705)
■ Drenaje del agua del sistema de neumático (-705)
