13-1-2. Adjusting the feed dog height
13-1-2. Einstellen der Transporteurhöhe
13-1-2. Réglage de la hauteur de la griffe d'entraînement
13-1-2. Ajuste de la altura del alimentador

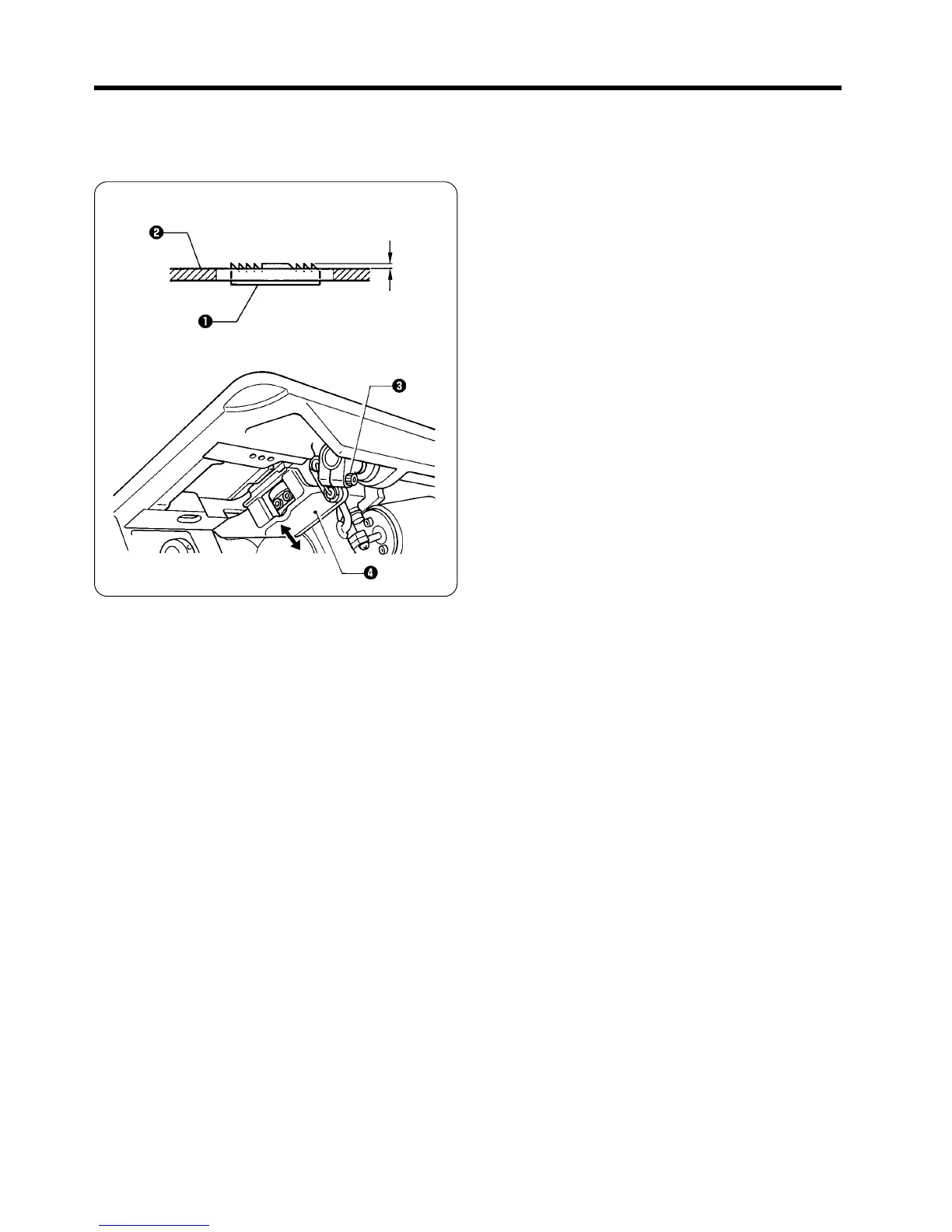

The standard height when the feed dog q is at its highest posi-
tion above the needle plate w is 0.5 mm.
1. Turn the machine pulley to set the feed dog q to its highest
position.
2. Tilt back the machine head.
3. Loosen the bolt e, and then move the feed bracket r up or
down to adjust the height of the feed dog q.
4. Tighten the bolt e.
Die Standardhöhe des Transporteurs q in der höchsten Posi-
tion beträgt 0,5 mm überhalb der Stichplatte w.
1. Stellen Sie den Transporteur q mit der Riemenscheibe in
die höchste Position.
2. Klappen Sie das Maschinenoberteil zurück.
3. Lösen Sie die Schraube e und stellen Sie zum Einstellen
der Transporteurhöhe q die Transporteurhalterung r nach
oben oder unten.
4. Ziehen Sie die Schraube e wieder fest.
La hauteur standard lorsque la griffe d'entraînement q est à sa
position la plus haute au-dessus de la plaque à aiguille w est
de 0,5 mm.
1. Tourner la poulie de machine pour placer la griffe
d’entraînement q à sa position la plus haute.
2. Basculer la tête de machine vers l’arrière.
3. Desserrer le boulon e, puis élever ou abaisser le support
d’entraînement r pour régler la hauteur de la griffe
d’entraînement q.
4. Resserrer le boulon e.
La altura estándar cuando el alimentador q se encuentra en su
posición más alta encima de la placa de agujas w es 0,5 mm.
1. Girar la polea de la máquina para ajustar el alimentador q a
su posición más alta.
2. Inclinar hacia atrás la cabeza de la máquina.
3. Aflojar el perno e, y luego mover la ménsula de alimentación
r hacia arriba o abajo para ajustar el alimentador q.
4. Apretar el perno e.
0.5 mm
0,5 mm
