22

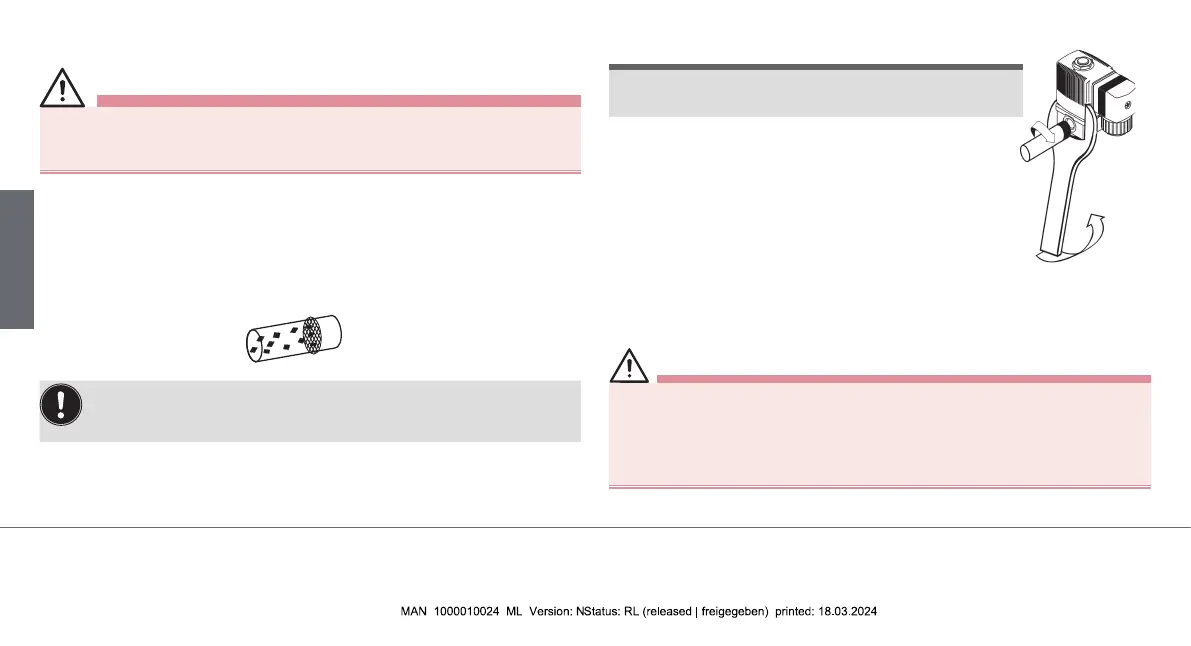

6.2 Fluidische Installation
GEFAHR!
Verletzungsgefahr durch hohen Druck in Anlage/Gerät.
▶ Vor Arbeiten an Anlage oder Gerät den Druck abschalten und
Leitungen entlüften/entleeren.
Einbaulage: beliebig, vorzugsweise Spule nach oben.
Vorgehensweise:
→ Vor der Montage Rohrleitungen und Flanschanschlüsse von
eventuellen Verschmutzungen säubern.
→ Zum Schutz vor Störungen gegebenenfalls einen
Schmutzfänger einbauen.
Maschenweite
0,2...0,4 mm
Die Durchflussrichtung des Ventils beachten.
von 1(P) → 2(A) (WWC) oder
von 1(P) → 2(B) (WWD)
Ventil mit Gewindeanschluss:
→ Als Dichtungsmaterial PTFE-Band verwenden.
HINWEIS!
Vorsicht Bruchgefahr!
▶ Spule nicht als Hebelarm benutzen.
→ Gerät mit geeignetem Werkzeug
(Gabelschlüssel) am Gehäuse festhalten und
in die Rohrleitung einschrauben.
Ventil mit Flanschanschluss:
→ Verschlussplatte entfernen.
→ Mutter der Spule lösen und Spule demontieren.
WARNUNG!
Verletzungsgefahr durch Mediumsaustritt.
▶ Bei mitgelieferten Dichtungen auf den richtigen Sitz im Ventil
achten.
▶ Auf Ebenheit der Anschlussplatte achten.
▶ Auf ausreichende Oberflächengüte der Anschlussplatte achten.
deutsch
