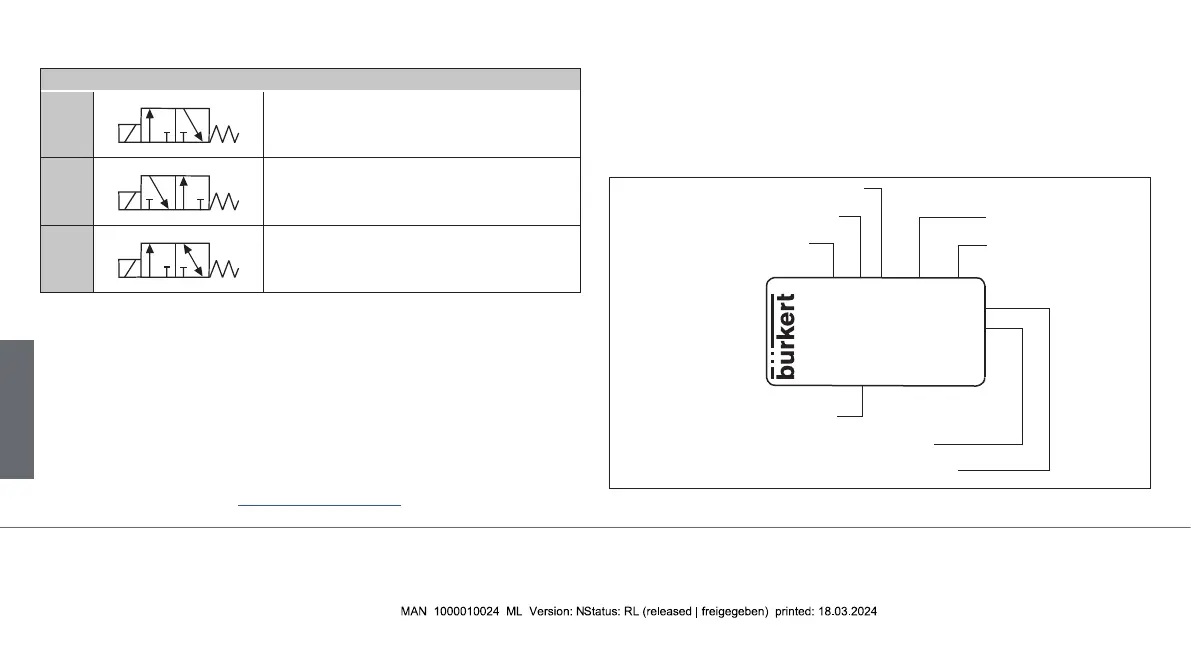

5.4 Données uidiques
Fonction
C
(NC)
2(A)
1(P)
3(R)
Vanne à 3/2 voies, à action directe,
sortie A normalement fermée
D
(NO)
2(B)
1(P)
3(R)
Vanne à 3/2 voies, à action directe,
sortie B normalement ouverte
T
2(A)
1(P)
3(R)
Vanne à 3/2 voies, à action directe,
vanne universelle
Tab. 1: Fonction
Plage de pression voir plaque signalétique
Fluides uides neutres gazeux et liquides qui
n’attaquent pas le corps et les matériaux
du joint (par ex. air comprimé, gaz de
ville, gaz naturel, eau, huile hydraulique,
essence, vide technique).
Voir Résistances chimique
country.burkert.com
Température du uide
FKM -10 ... +100 °C (bobine PA)
-10 ... +120 °C (bobine Epoxid)
Viscosité 21 mm²/s maxi
5.5 Plaque signalétique (exemple)
Made in Germany
00450000
W14UN
CE
6014 C 1,5 FKM MS
G1/8 PN 0-16 bar
24V 50 Hz 8W
N° ID
Tension / fréquence / puissance
Raccord de conduite / pression nominale
Type
Fonction
Diamètre nominal
Matériau du joint
Matériau du corps
Fig. 1 : Plaque signalétique (exemple)
français
