Burkert 6014 - Page 23

23
Dichtung
Mutter
Spule
Verschlussplatte
Anschlussplatte

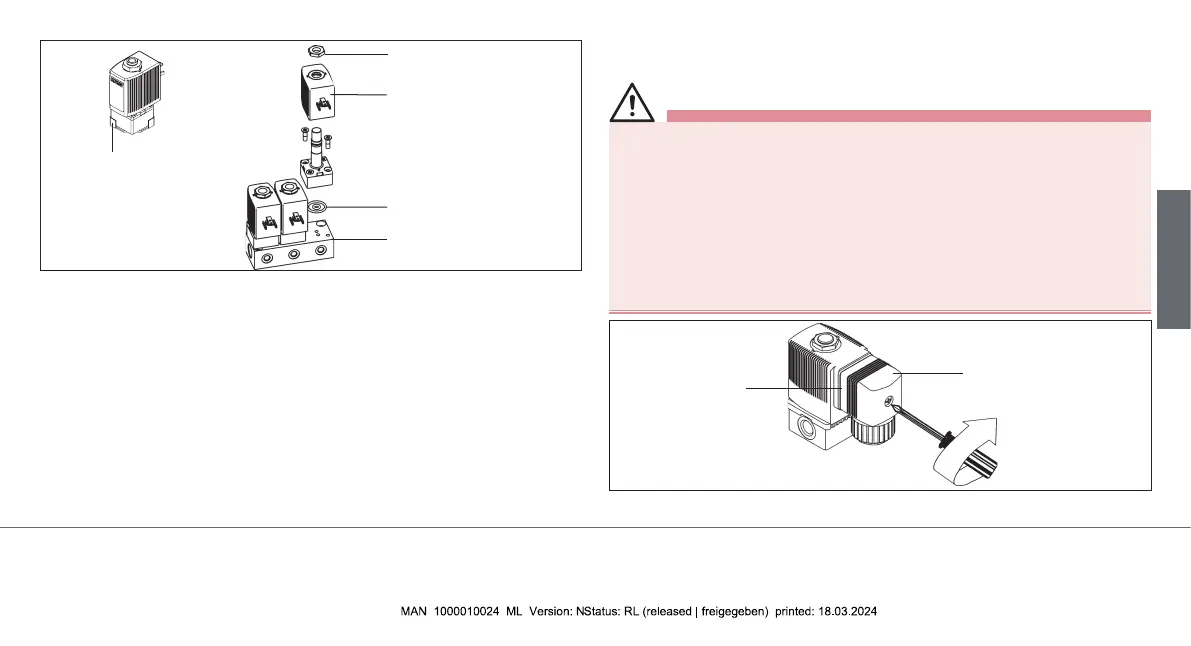

Bild 2: Ventil mit Flanschanschluss
→ Dichtung in das Gehäuse einlegen.
→ Gehäuse auf Anschlussplatte schrauben
(Anziehdrehmoment: max. 1,5 Nm).
→ Spule aufstecken und Mutter befestigen
(Anziehdrehmoment: max. 5 Nm).
Typ 6014P
Beim Anziehen der Hohlschraube ein Anziehdrehmoment von
4-5Nm beachten.
6.3 Elektrischer Anschluss mit
Gerätesteckdose
GEFAHR!
Gefahr durch Stromschlag.
▶ Vor Arbeiten an Anlage oder Gerät die Spannung abschalten
und gegen Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungsvorschriften und
Sicherheitsbestimmungen für elektrische Geräte beachten.
Bei fehlendem Schutzleiterkontakt zwischen Spule und Gehäuse
besteht die Gefahr des Stromschlags.
▶ Schutzleiter immer anschließen.
▶ Elektrischen Durchgang zwischen Spule und Gehäuse prüfen.
Dichtung
max. 1 Nm
Typ 2508/2518
Bild 3: Elektrischer Anschluss mit Gerätesteckdose
deutsch
