Spannung und Stromart laut Typschild beachten.
→ Korrekten Sitz der Dichtung prüfen.
→ Geräteckdose montieren und festschrauben (max. 1 Nm)
Gerätesteckdose kann um 4 x 90° gedreht werden.
Ansteuerung Impulsausführung
Richtige Polarität ist Voraussetzung für die Funktion des
Geräts: Die Kennzeichnung auf der Spulenoberseite
beachten. Impulsdauer mindestens 50 ms.
switch ON +
+ switch OFF
Klemme 1
Klemme 2
Schutzleiteranschluss

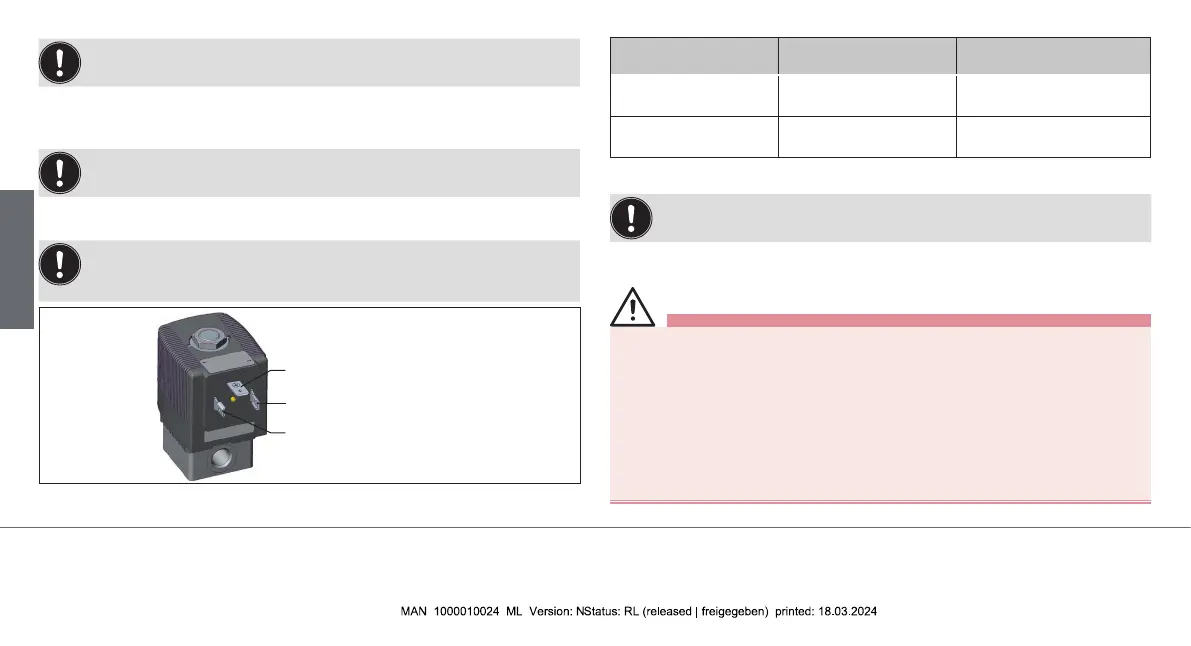

Bild 4: Impulsausführung
Polung Beschreibung Klemmenbelegung
– Switch ON +
Ventil (P-Sitz)
wird geöffnet
(+) auf Klemme 2,
(–) auf Klemme 1
+ Switch OFF –
Ventil (P-Sitz)
wird geschlossen
(+) auf Klemme 1,
(–) auf Klemme 2
Tab. 2: Ansteuerung Impulsausführung
Nur Gerätesteckdose ohne elektrische Beschaltung für
Impulsausführungen verwenden.
6.4 Spule drehen
WARNUNG!
Verletzungsgefahr durch Stromschlag.
Bei fehlendem Schutzleiterkontakt zwischen Spule und Gehäuse
besteht die Gefahr des Stromschlags.
▶ Schutzleiterkontakt nach der Spulenmontage prüfen.
Überhitzung, Brandgefahr.
Der Anschluss der Spule ohne montierte Armatur führt zur
Überhitzung und zerstört die Spule.
▶ Spule nur mit montierter Armatur anschließen.
