deutsch
Betriebsanleitung-Nr. 803 150
7
4.4.2 Wandmontage
Befestigen Sie den Ventilblock mit M5-Schrauben direkt an der Wand.
4.5.1 Steckanschlüsse
HINWEIS
ACHTUNG!
Verspannen Sie das Ventilgehäuse beim Einbau nicht!
4.5 Befestigung von Einzelventilen (Bild 3)
Befestigen Sie das Einzelventil mit M4-Schrauben direkt an der Wand.
Für die Steckanschlüsse müssen die Schlauchleitungen folgende
Anforderungen erfüllen:
• Mindesthärte von 40 Shore D (nach DIN 53505 bzw. ISO 868);
• Außendurchmesser entsprechend DIN 73378 (max. zul.
Abweichung ± 0,1 mm vom Nennmaß);
• gratfrei, rechtwinklig abgeschnitten und am Außendurchmesser
unbeschädigt;
• die Schlauchleitungen sind bis zum Anschlag in die Steckan-
schlüsse einzudrücken.

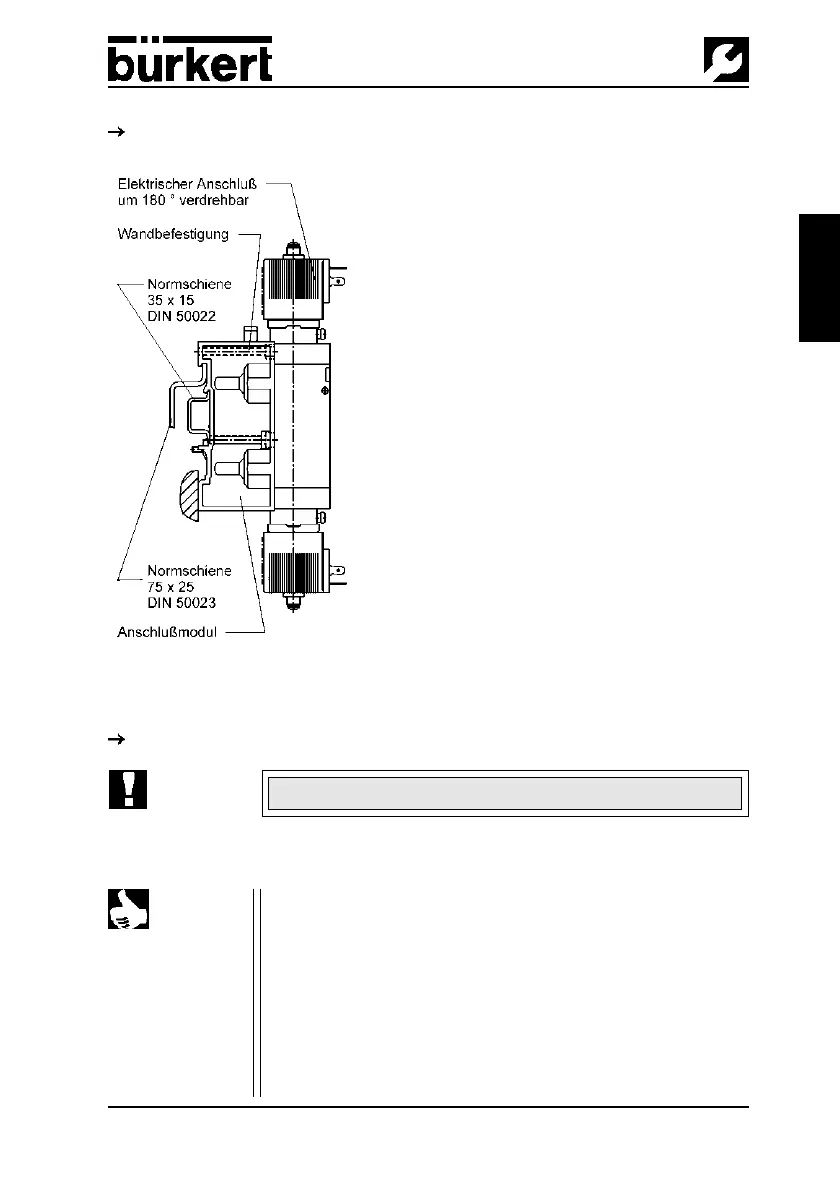

Bild 2: Befestigung des Ventilblocks
