Burkert 6519 - Fixation des Vannes Seules; Montage Mural; Raccords à Fiches

francais
Instructions de service N
o
803 150
27
4.4.2 Montage mural
Fixer le bloc de vannes avec 4 vis M4 directement contre la paroi.
REMARQUE
Pour les raccords à fiches, les conduites souples doivent remplir les
exigences suivantes:
• Dureté minimale de 40 Shore D (selon DIN 53505, resp. ISO 868)
• Diamètre extérieur selon DIN 73378 (écart max. adm. ± 0,1 mm
de la cote nominale)
• Exempt de bavures, coupé d’équerre et sans dommages sur le
diamètre extérieur
• Les conduites souples doivent être enfoncées jusqu’à la butée
dans les raccords à fiche
4.5.1 Raccords à fiches
ATTENTION!
Ne pas déformer le boîter de vanne au montage!
4.5 Fixation des vannes seules (Fig. 3)
Fixer la vanne seule avec les vis M4 directement contre la paroi.

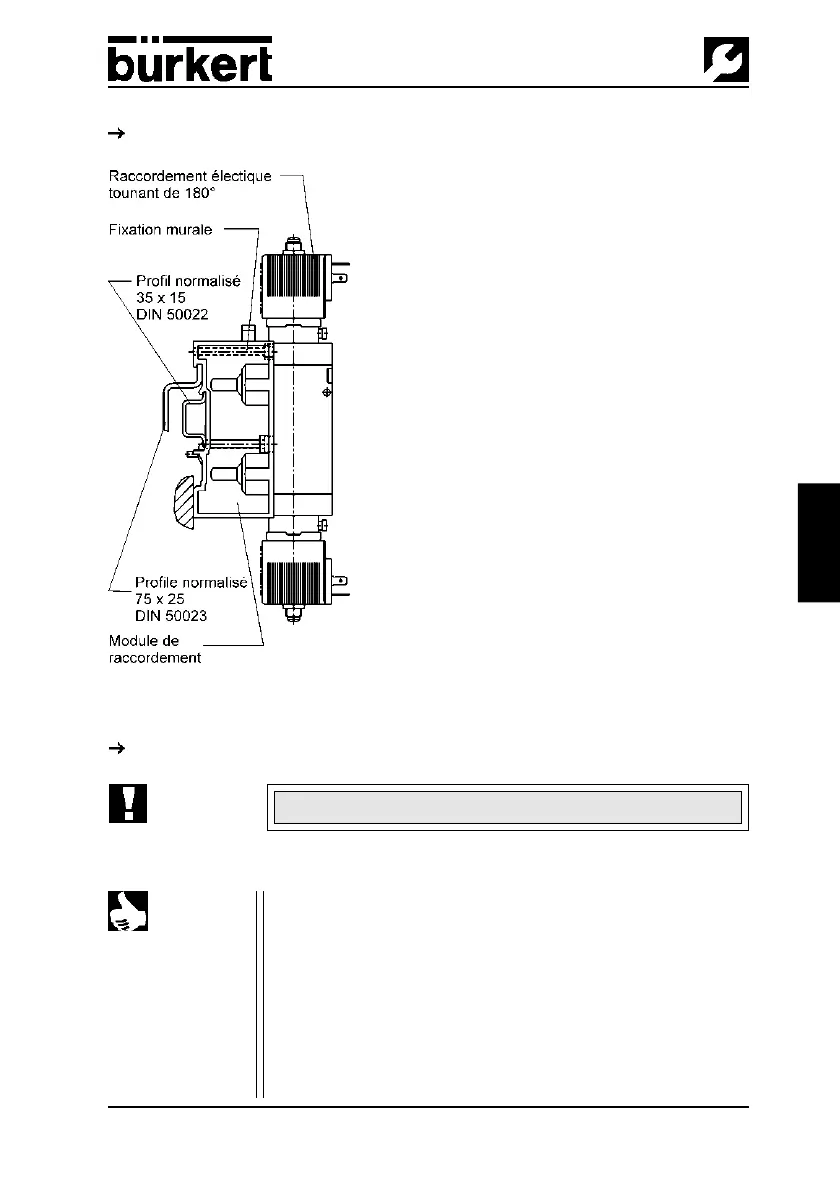

Figure 2: Fixation du bloc de vannes
