Instructions de service N
o
803 150 23
3 DESCRIPTION GENERALE
3.1 Construction de la vanne
• Vanne pilote à 3/2 voies, avec différentes variantes de raccordement électrique
• La bobine insérée au-dessus peut être bloquée par pas sur 4 x 90°, et peut être
positionnée entre ces points à volonté autour du tube de guidage du noyau
• Corps de vanne avec membrane et joints du siège (3/2; 5/2), resp. avec tiroir (5/3)
• Raccords de travail 2 (B) / 4 (A) ainsi que raccords d’alimentation et de purge d’air
1 (P) / 3 (S) / 5 (R) au choix avec taraudage intérieur G 1/4 ou raccord à fiche pour
diamètre de tuyau souple de 8 mm
• Les vannes peuvent être montées sur les profils pneumatiques modulaires MP07
• Position de montage quelconque, de préférence avec système magnétique en haut
Les vannes sont aussi disponibles en exécution antidéflagrante
3.2
Fonctionnement des vannes du type 6518 / 6519
Les raccords à fiche ne s’appliquent qu’aux raccords de travail
2 (B) et 4 (A).
Les vannes travaillent sans entretien.

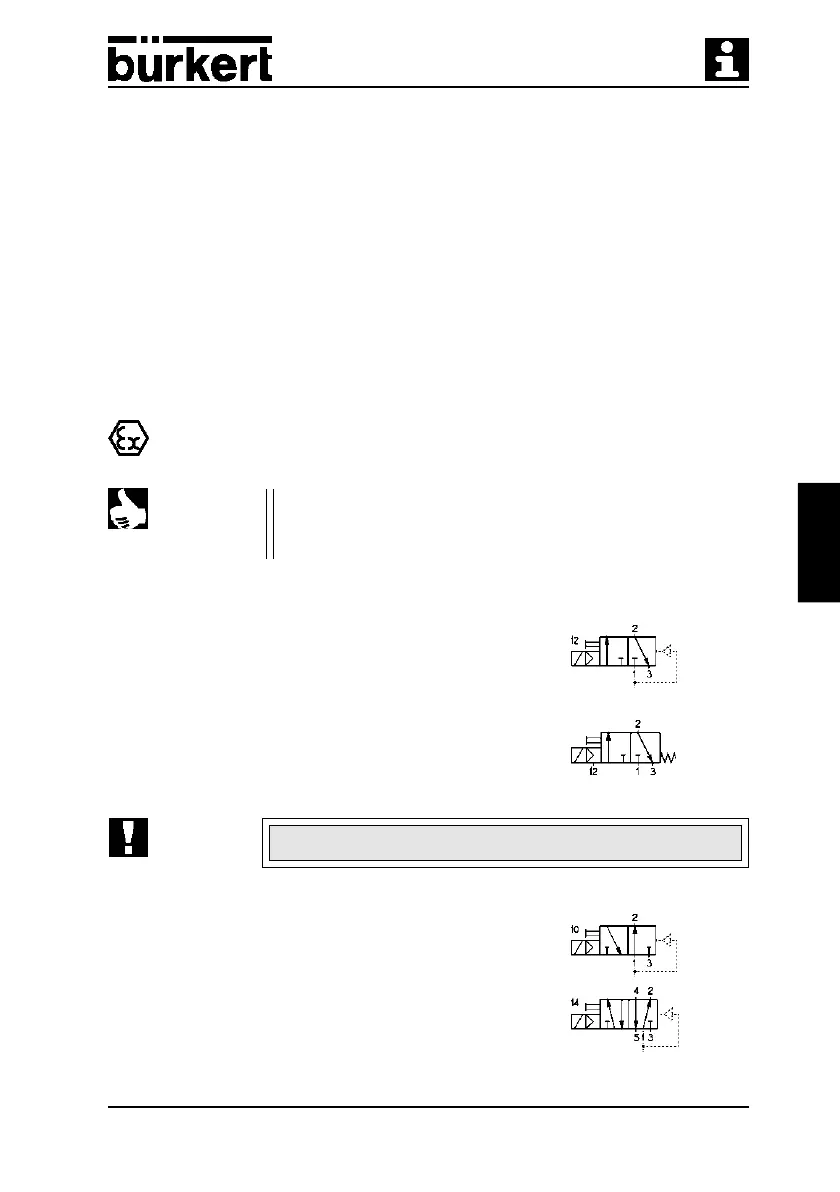

Vanne à 3/2 voies:
en position de repos, raccord de pression 1 bloqué,
sortie 2 à l’air libre
Vanne à 3/2 voies pour vide, avec air auxiliaire de commande:
en position de repos, raccord de pression 1 bloqué,
sortie 2 à l’air libre
La source de vide doit être reliée au raccordement 1!
Vanne à 3/2 voies:
en position de repos, raccord de pression 1 relié à la sortie 2
Vanne à 5/2 voies:
en position de repos, raccord de pression 1 relié à la sortie 2,
sortie 4 à l’air libre
REMARQUE
ATTENTION!
