Betriebsanleitung-Nr. 803 150 3
Steckanschlüsse gelten nur für die Arbeitsanschlüsse
2 (B) und 4 (A).
Die Ventile arbeiten wartungsfrei.
Der Vakuumerzeuger muß an Anschluß 1 angeschlossen
werden!
ACHTUNG!

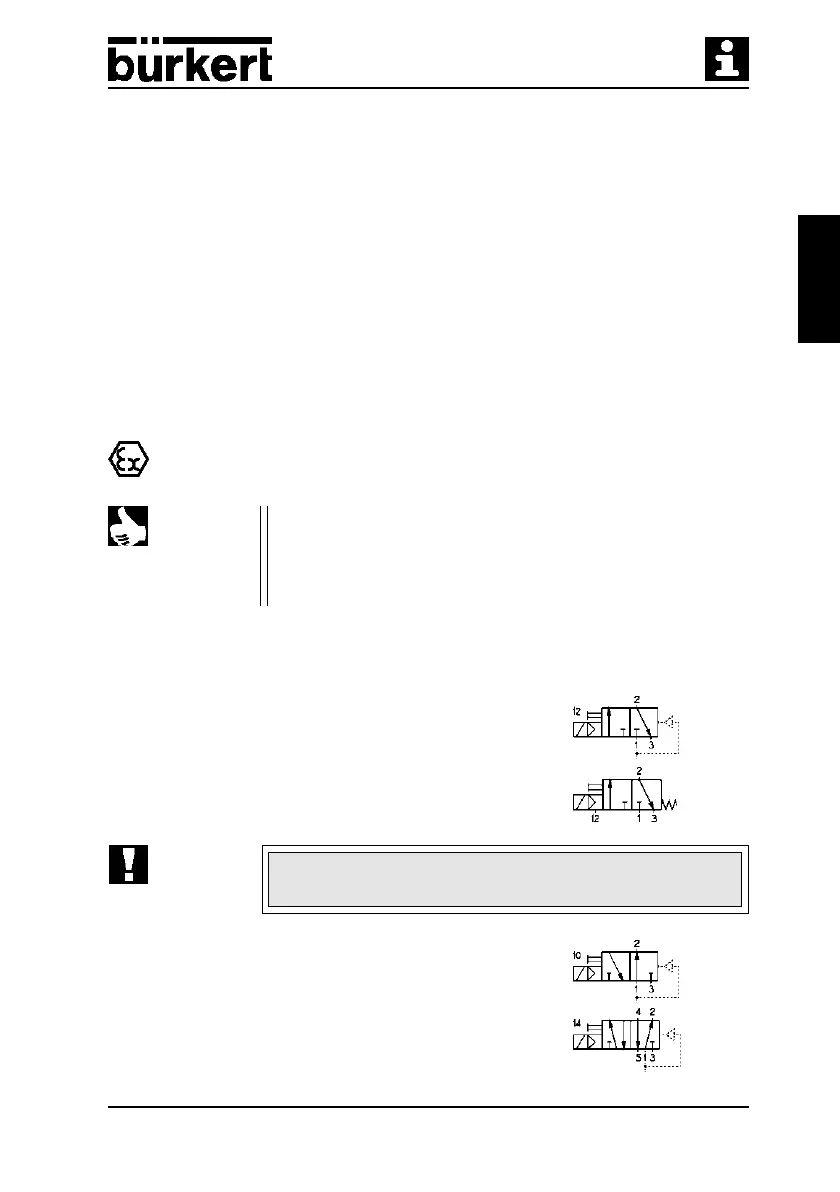

3.2 Wirkungsweisen der Ventile Typ 6518 / 6519
3/2-Wege-Ventil:
in Ruhestellung Druckanschluß 1 gesperrt, Ausgang 2 entlüftet
3/2-Wege-Ventil für Vakuum, mit Steuerhilfsluft:
in Ruhestellung Druckanschluß 1 gesperrt, Ausgang 2 entlüftet
3/2-Wege-Ventil:
in Ruhestellung Druckanschluß 1 mit Ausgang 2 verbunden
5/2-Wege-Ventil:
in Ruhestellung Druckanschluß 1 mit Ausgang 2 verbunden,
Ausgang 4 entlüftet
HINWEIS
3 ALLGEMEINE BESCHREIBUNG
3.1 Ventilaufbau
• 3/2-Wege-Vorsteuerventil mit unterschiedlichen elektrischen Anschlußvarianten
• die übergesteckte Spule ist in 4 x 90°-Schritten arretierbar, dazwischen um das
Kernführungsrohr beliebig positionierbar
• Ventilgehäuse mit Membran und Sitzdichtungen (3/2 und 5/2) bzw. Schieber (5/3)
• Arbeitsanschlüsse 2 (B) / 4 (A) sowie Versorgungs- und Entlüftungsanschlüsse
1 (P) / 3 (S) / 5 (R) mit G1/4-Innengewinde oder Steckanschluß für Schlauchdurch-
messer 8 mm
• die Ventile können auf den modularen pneumatischen Grundschienen Typ MP07 zu
Ventilblöcken montiert werden
• beliebige Einbaulage, vorzugsweise mit Magnetsystem oben
die Ventile sind auch in explosionsgeschützter Ausführung verfügbar
