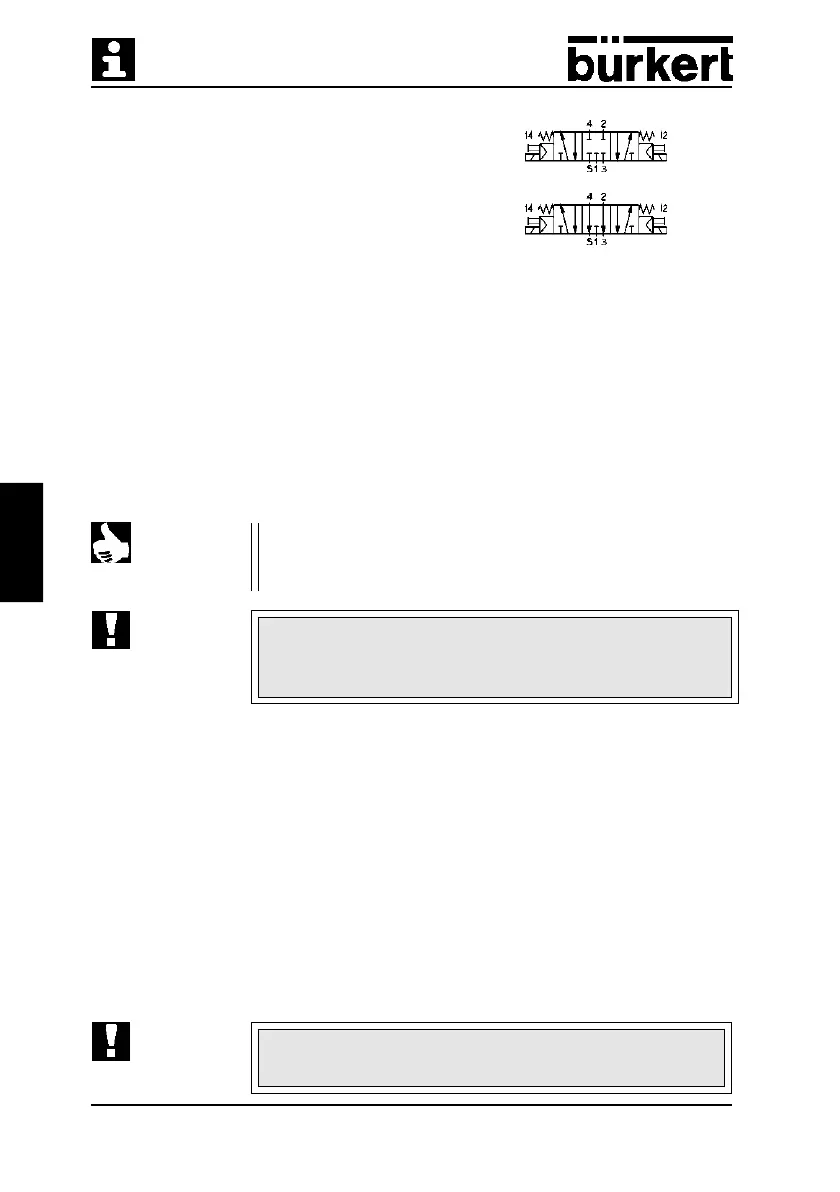

Type 6518 / 6519 et type MP07
3.4 Raccordement électrique
Lisez sur la plaquette signalétique la tension, la puissance électrique, le genre de
protection et de courant!
Tolérance de tension ±10%
Raccordement électrique: prise d’appareil type 2508 sur les fiches de raccordement de
la bobine (couple de serrage de la fixation: 1 Nm)
Mode de protection IP 65 (seulement en relation avec la prise d’appareil type 2508)
La prise d’appareil peut être montée inversée de 4 x 90° pour le choix du passage du
câble
Autres possibilités de raccordement électrique, voir type 6014, resp. 8640
3.3
Fluides
Air comprimé filtré (grandeur max. des particules 10 µm), de préférence sans huile, le
fonctionnement avec de l’air huilé est possible; gaz neutres
Matière du joint: NBR ou PUR pour vannes 3/2 et 5/2
NBR pour vannes 5/2 à impulsion et vannes 5/3
Température admissible du fluide: -10 à +50° C
Température ambiante admissible: -10 à +55° C
Domaine de pression de service: 2 - 8 bars
REMARQUE
Observez le domaine de pression admissible sur la plaquette
signalétique!
Différence de pression entre raccords 1 et 3/5
2 bars
Vanne à 5/3 voies:
tous les raccordements bloqués en position médiane
Vanne à 5/3 voies:
en position médiane, sorties 2 et 4 à l’air libre;
raccord de pression 1 bloqué
Veiller en vissant la prise d’appareil avec la bobine à une
application parfaite du joint plat!
La pression de commande en pilotage pneumatique dépend de
la pression du fluide traversant; elle doit se monter au
maximum à 8 bars!
ATTENTION!
ATTENTION!
