Typ 6518/6519 u. Typ MP07
4.5.2 Demontage der Steckanschlüsse
Drücken Sie zum Lösen der Leitungen den Druckring ein und ziehen Sie die Schlauch-
leitung heraus.
ACHTUNG!
Beachten Sie die Angabe “Impuls” auf dem Typenschild!
Vermeiden Sie gleichzeitige Impulsgabe auf beide Spulen!
HINWEIS
Mit der Handbetätigung sind die Ventile umsteuerbar.
M4-Schrauben
zur Wandmontage
des Einzelventils
Handbetätigung
Drücken Sie zur manuellen Betätigung des
Ventils die Handbetätigung bis zum Anschlag
ein. Durch anschließendes Drehen um 90° nach
rechts ist die Handbetätigung verriegelt.
Anzeigestift zur pneumatischen Stellungsan-
zeige.
Bei ungeschaltetem Ventil läßt sich der rote
Anzeigestift eindrücken. Wird das Ventil geschal-
tet, fährt der Anzeigestift aus und bleibt in dieser
Stellung. Bei jeder Funktionsüberprüfung muß
der Anzeigestift erneut eingedrückt werden.
Kennzeichnungsschild (abnehmbar für Markie-
rungen/Beschriftungen)
Anschluß 14
• in Standardausführung nicht belegt
• dient als Steuerhilfsluftanschluß und als
Anschluß für pneumatische Ansteuerungen
Arbeitsanschlüsse
2 (B) und 4 (A)
Vorsteuerventil
4.6 Maßnahmen vor der Inbetriebnahme
Überprüfen Sie Anschlüsse, Spannung und Betriebsdruck!
Beachten Sie, daß max. Betriebsdaten (siehe Typenschild) nicht überschritten werden!
Überprüfen Sie die vorschriftsmäßige Belegung der Anschlüsse 1 und 3 bzw. 5, diese
dürfen auf keinen Fall vertauscht werden!
Entriegeln Sie bei elektrischem Betrieb die Handbetätigung!
4.7 Impulsbetrieb
Funktion: Die impulsgesteuerten Magnetventile arbeiten mit zwei Spulen, die im
Wechsel geschaltet werden.

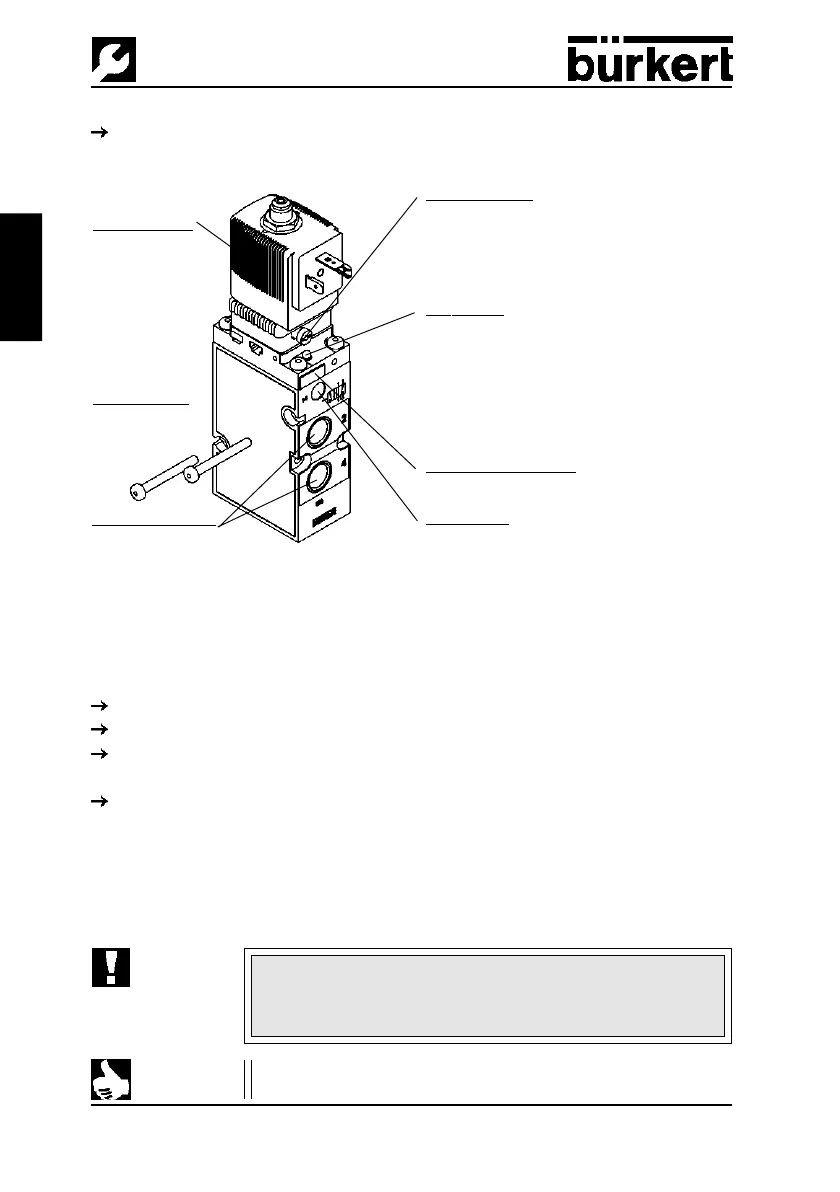

Bild 3: Befestigung des Einzelventils / Handbetätigung / Pneumatische Stellungsanzeige
