deutsch

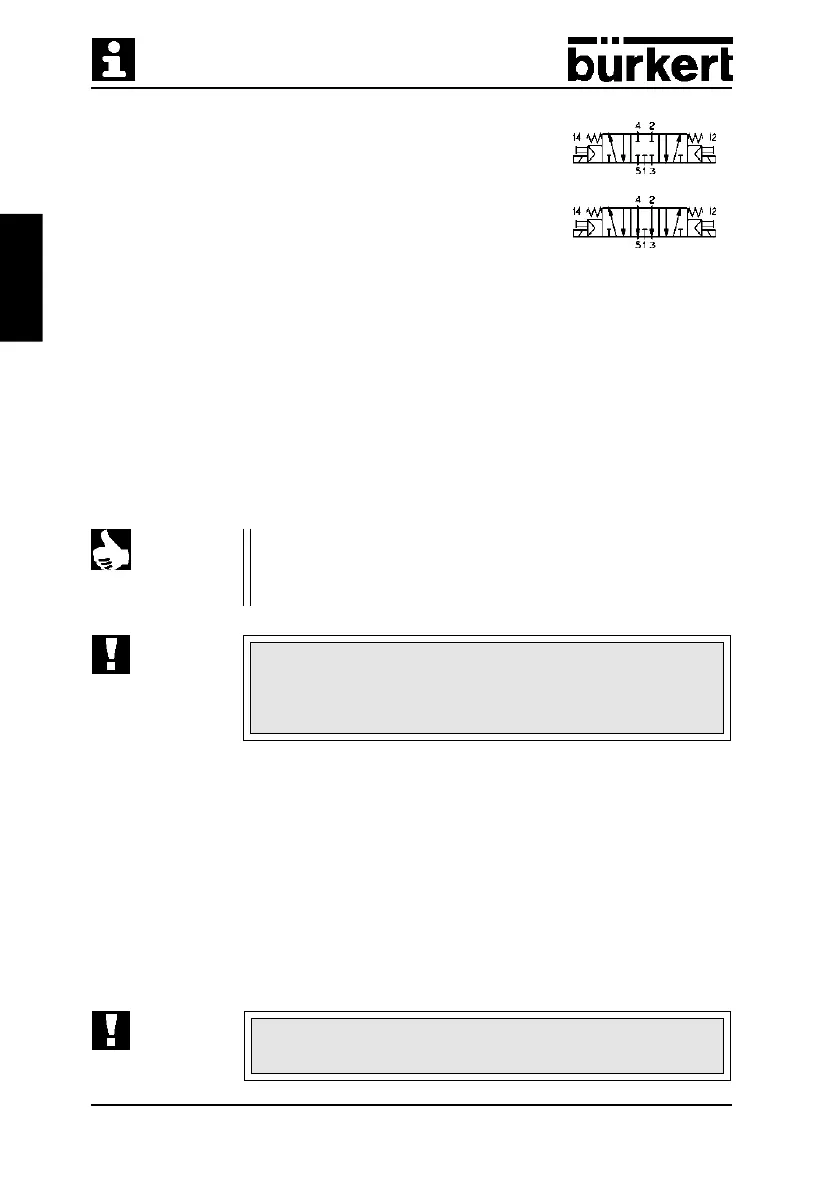

Typ 6518/6519 u. Typ MP07
4
5/3-Wege-Ventil:
in Mittelstellung alle Anschlüsse gesperrt
5/3-Wege-Ventil:
in Mittelstellung Ausgänge 2 und 4 entlüftet,
Druckanschluß 1 gesperrt
ACHTUNG!
HINWEIS Der Steuerdruck bei pneumatischer Ansteuerung ist abhängig
vom Druck des Durchflußmediums; er darf maximal 8 bar
betragen!
3.3 Medien
• gefilterte Druckluft (Partikelgröße max. 10 µm), vorzugsweise ungeölt, Betrieb mit
geölter Luft ist möglich; neutrale Gase
• Dichtwerkstoffe: NBR oder PUR für 3/2- und 5/2-Ventile
NBR für 5/2-Impuls- und 5/3-Ventile
• zulässige Temperatur: Medium: -10 bis +50° C
Umgebung: -10 bis +55° C
• Betriebsdruckbereich: 2 - 8 bar
Achten Sie beim Verschrauben der Gerätesteckdose mit der
Spule auf einwandfreien Sitz der Flachdichtung!
ACHTUNG!
3.4 Elektrischer Anschluß
• entnehmen Sie Spannung, elektrische Leistung und Stromart dem Typenschild!
• Spannungstoleranz ±10 %
• elektrischer Anschluß: Gerätesteckdose Typ 2508 an den Anschlußsteckerfahnen der
Spule (Drehmoment zur Befestigung: 1 Nm)
• Schutzart IP65 (nur in Verbindung mit der Gerätesteckdose Typ 2508)
• die Gerätesteckdose ist zur Wahl der Kabelganges um 4 x 90° versetzt montierbar
• weitere elektrische Anschlußmöglichkeiten siehe Typ 6014 bzw. 8640
Beachten Sie den zulässigen Druckbereich auf dem Typen-
schild!
Druckdifferenz zwischen Anschluß 1 und 3/5
≥ ≥
≥ ≥
≥ 2 bar
