- Utiliser des câbles ayant une température limite de fonctionnement de 80 °C minimum.
- Dans des conditions normales d’utilisation, du câble blindé de section 0,75 mm
2
suffit à la transmission du signal.
- Ne pas installer le câble à proximité de câbles haute tension ou haute fréquence.
- Si une pose contiguë est inévitable, respecter une distance minimale de 30 cm.
- L’alimentation doit être filtrée et régulée.

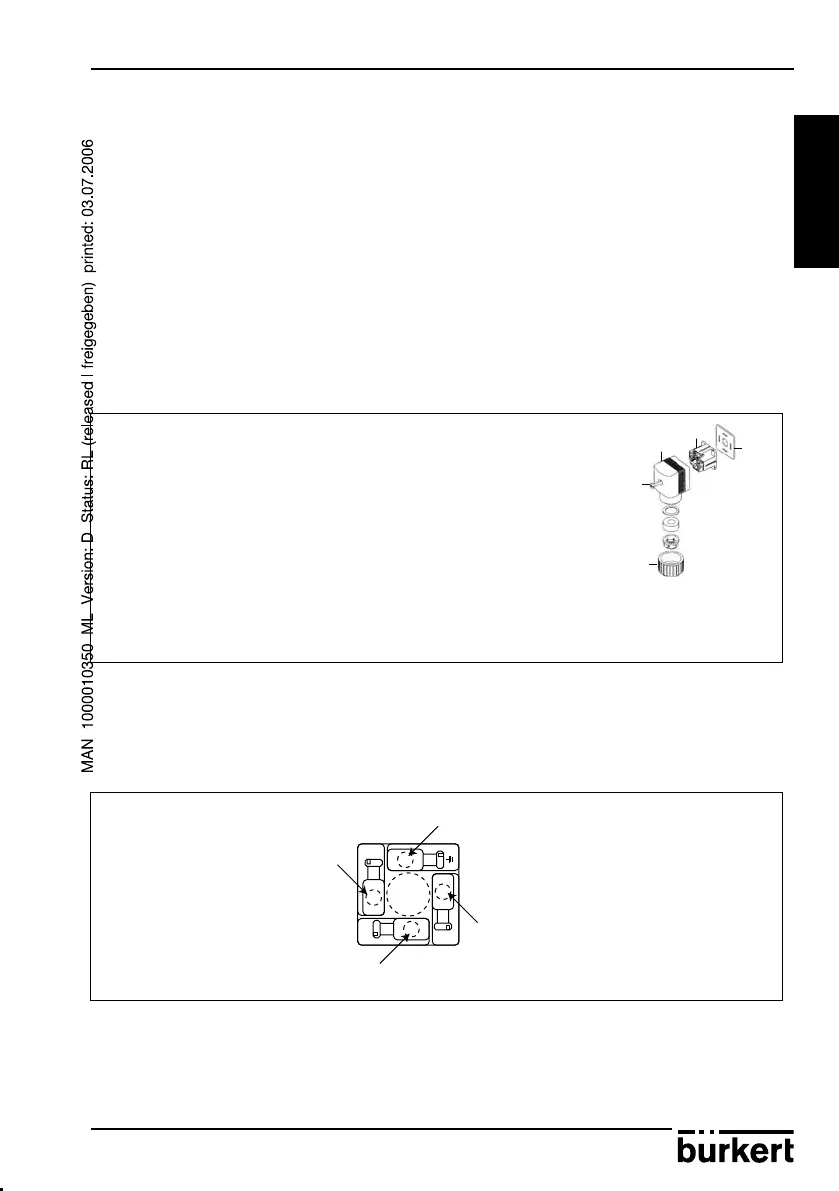

- Extraire la partie [3] de la partie [2]
- Dévisser le presse-étoupe [5]
- Insérer le câble dans la partie [2] via le presse-étoupe [5]
- Câbler la partie [3] comme indiqué au
paragraphe 2.3.2, 2.3.4 ou 2.3.5
- Replacer la partie [3]
- Serrer le presse-étoupe [5]
- Placer le joint [4] entre le connecteur et l'embase du capteur
- Raccorder le connecteur au capteur
- Serrer la vis [1] afin de garantir une étanchéité et un contact électrique correct.
Cette version comporte une sortie transistor NPN et une sortie transistor PNP.
La distance max. de raccordement est de 50 mètres.
