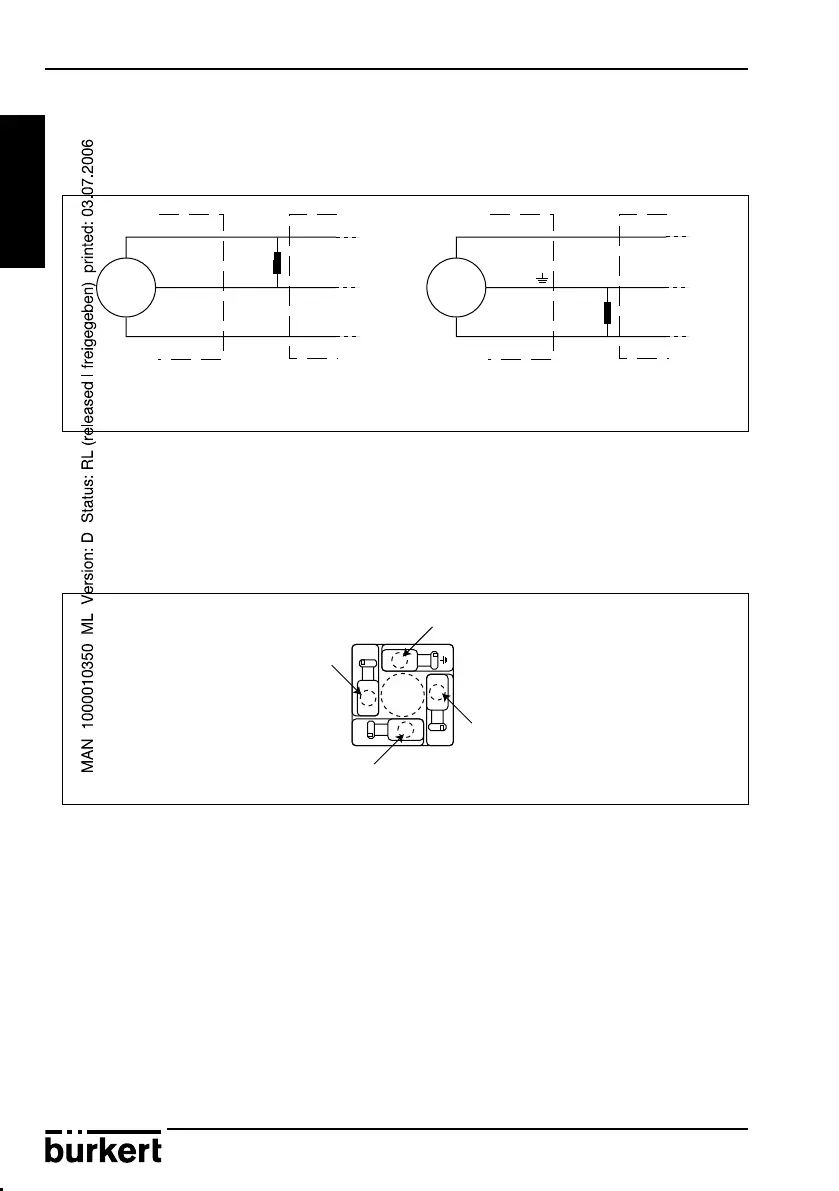

Burkert 8020 - Câblage De La Version Hall Low Power Avec 1 Sortie Impulsion



FRANCAIS


En fonction du type d'automate, câbler soit la sortie PNP soit la sortie NPN.
 
Cette version comporte une sortie transistor NPN.
La distance max. de raccordement est de 50 mètres.

La sortie impulsion NPN de la version à effet Hall Low Power se connecte à un automate
de la même manière que la sortie NPN de la version à effet Hall (voir § 2.3.2).
NPN
0 V
V+
V+
IN
0 V
1
2
3
PNP
0 V
V+
V+
IN
0 V
1
3
Sortie
Sortie
 







Capteur CapteurRécepteur Récepteur
Charge
Charge
