DEUTSCH
Rohrleitungsdurchmesser DN15 bis DN400; Verwenden Sie die Durchfluss-Geschwindigkeits-Diagramme
im Anhang, um den geeigneten Rohrleitungsdurchmesser auszuwählen.
Max. Flüssigkeits-Temperatur vom Werkstoff des Fittings abhängig; sich auf die Bedienungsanleitung des
verwendeten Fittings beziehen
Flüssigkeitsdruck abhängig vom Fittingwerkstoff; siehe Temperatur-Druck-Diagramm (§ 2.1)
Viskosität der Flüssigkeit 300 cSt max.
Feststoffanteil max. 1%
Messbereich
- Puls-Version 0,3 m/s bis 10 m/s
- Sinus-Version 0,5 m/s bis 10 m/s
Linearität
≤ ±0.5 % vom Messbereichende
1)
Wiederholbarkeit ≤ 0.4% vom Messwert
1)

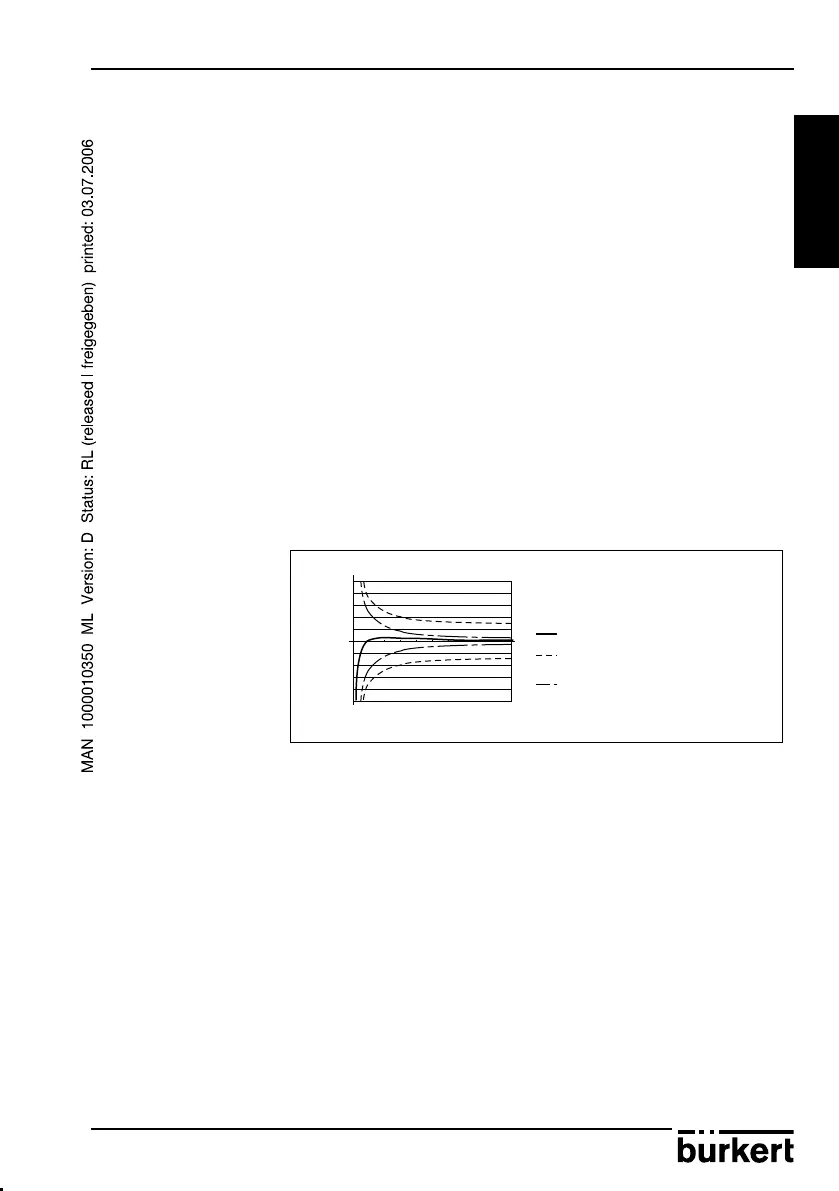

Genauikeit ≤ ±0.5 % vom Messbereichende
1)
, mit Ort-Kalibrierung (z.B. mittels Teach-In
Funktion des Transmitters 8025 in abgesetzter Ausführung)
≤ ± (0.5 % vom Messbereichende
1)
+ 2.5% vom Messwert), mit standard K-Faktor
1)
Diese Werte wurden unter folgenden Referenzbedingungen festgelegt: Flüssigkeit = Wasser,
Wasser- und Umgebungstemperatur von 20 °C, Berücksichtigung der Mindestein- und
Auslaufstrecken, angepasste Rohrleitungsabmessungen. * Messbereichende = 10 m/s
Versorgungsspannung keine
Ausgangsdaten bis zu 300 Hz, Spitze-Spitze-Spannung von ungefähr 2,8 mV / Hz unter einer
50 kΩ-Bürde (Frequenz = K-Faktor x Durchfluss; der Wert des K-Faktors muss von
der Bedienungsanleitung des Fittings entnommen werden)
Kabellänge max. 10 m, abgeschirmt
Kabelquerschnitt max. 1.5 mm
2
