- Nur Kabel mit einer Temperaturbeständigkeit bis mindestens 80 °C verwenden.
- Bei normalen Betriebsbedingungen kann das Messsignal über ein abgeschirmtes Kabel
mit einem Querschnitt von 0,75 mm
2
übertragen werden.
- Das Kabel darf nicht in Kontakt mit stromführenden Leitungen mit höherer Spannung
oder Frequenz installiert werden.
- Wenn eine kombinierte Installation unumgänglich ist, sollten ein Mindestabstand von
30 cm eingehalten werden.
- Verwenden Sie eine gefilterte und geregelte Stromversorgung.

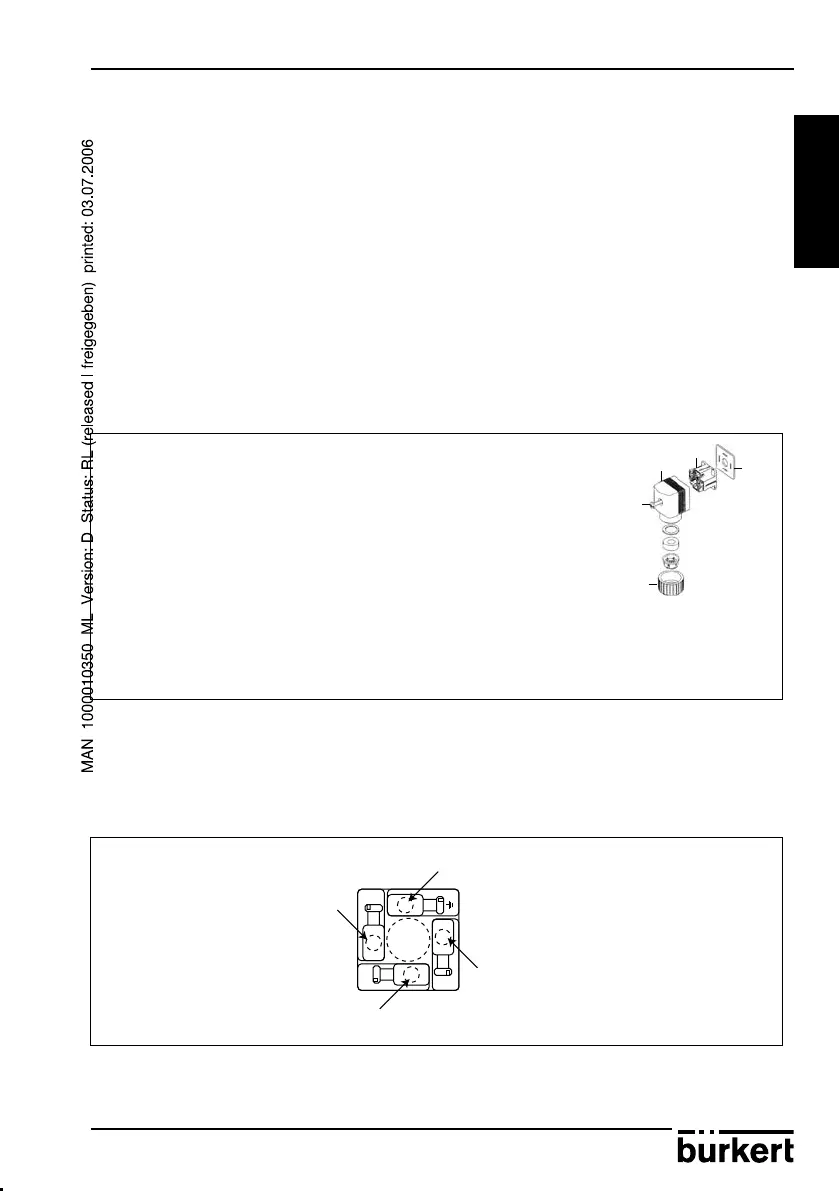

- Innenteil [3] aus dem Außenteil [2] herausnehmen
- Kabelverschraubung [5] aufschrauben
- Kabel via Kabelverschraubung [5] in Teil [2] einführen
- Teil [3] gemäß § 2.3.2, 2.3.4 oder 2.3.5 verkabeln
- Teil [3] zurücksetzen
- Verschraubung [5] festschrauben
- Dichtung [4] zwischen dem Stecker und dem
Steckverbinder des Sensors einsetzen
- Stecker an den Sensor anschließen
- Schraube [1] festschrauben, um die Dichtheit und
einen korrekten elektrischen Anschluss zu vergewissern.
Diese Ausführung weist einen NPN-Transistor-Ausgang und einen PNP-Transistor-
Ausgang auf.
Die max. Anschlussentfernung ist 50 Meter.
