5.3. Schema di installazione

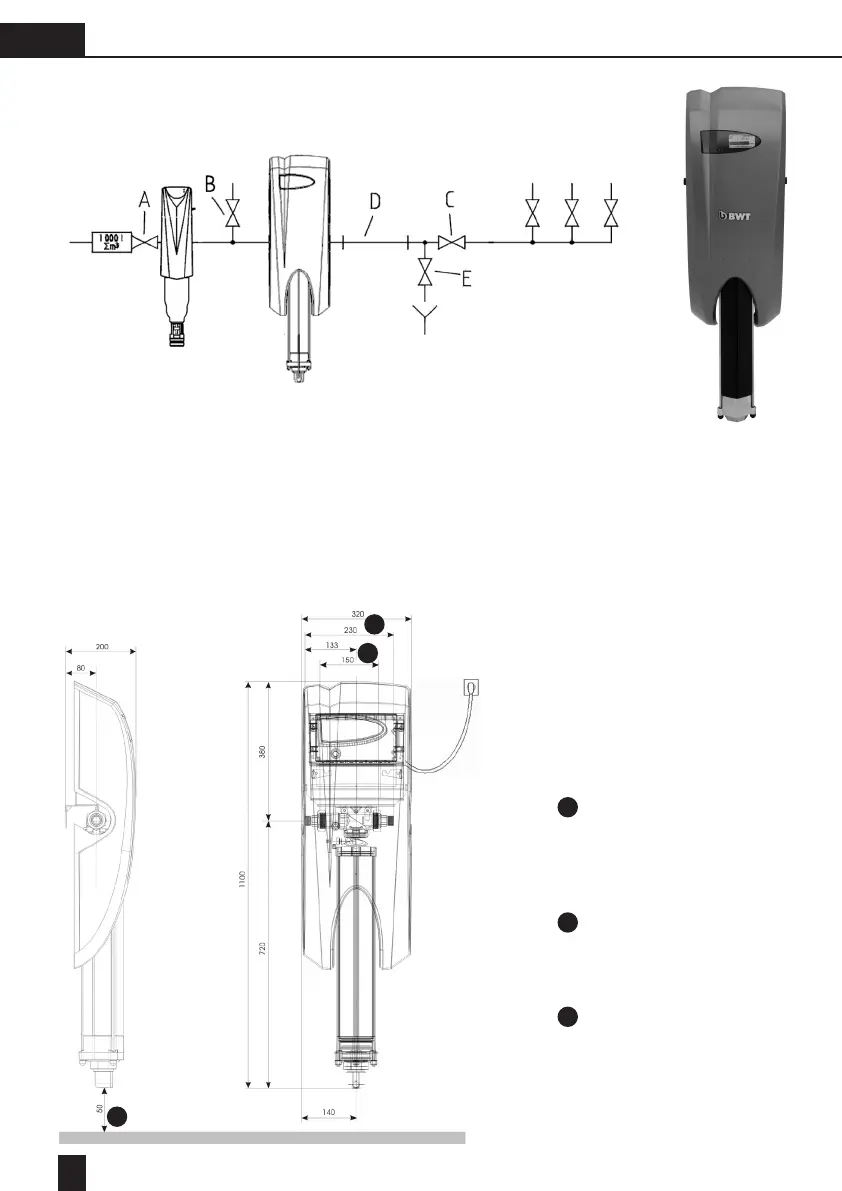

a.) Schema di installazione AQA total 1500
A Valvolame contatore acqua
B Valvola di uscita verso il giardino
C Valvola di chiusura apparecchio
D Percorso di prova
E Valvola di lavaggio
Il percorso di prova è costituito da un pezzo di tubazione nuovo e facilmente smontabile, che dovrebbe
presentare un rapporto tra lunghezza e diametro tubo di circa 6:1. Deve essere predisposto immediatamente
dopo l’impianto AQA total.
Lunghezza di installazione
senza
raccordi a vite (dado a risvolto
5/4“, lettatura esterna 5/4“)
Lunghezza di installazione con
raccordi a vite (lettatura ester-
na 1“ su entrambi i lati)
Spazio libro necessario per
smontare l’unità attiva
1
1
2
2
3
3
