52
F

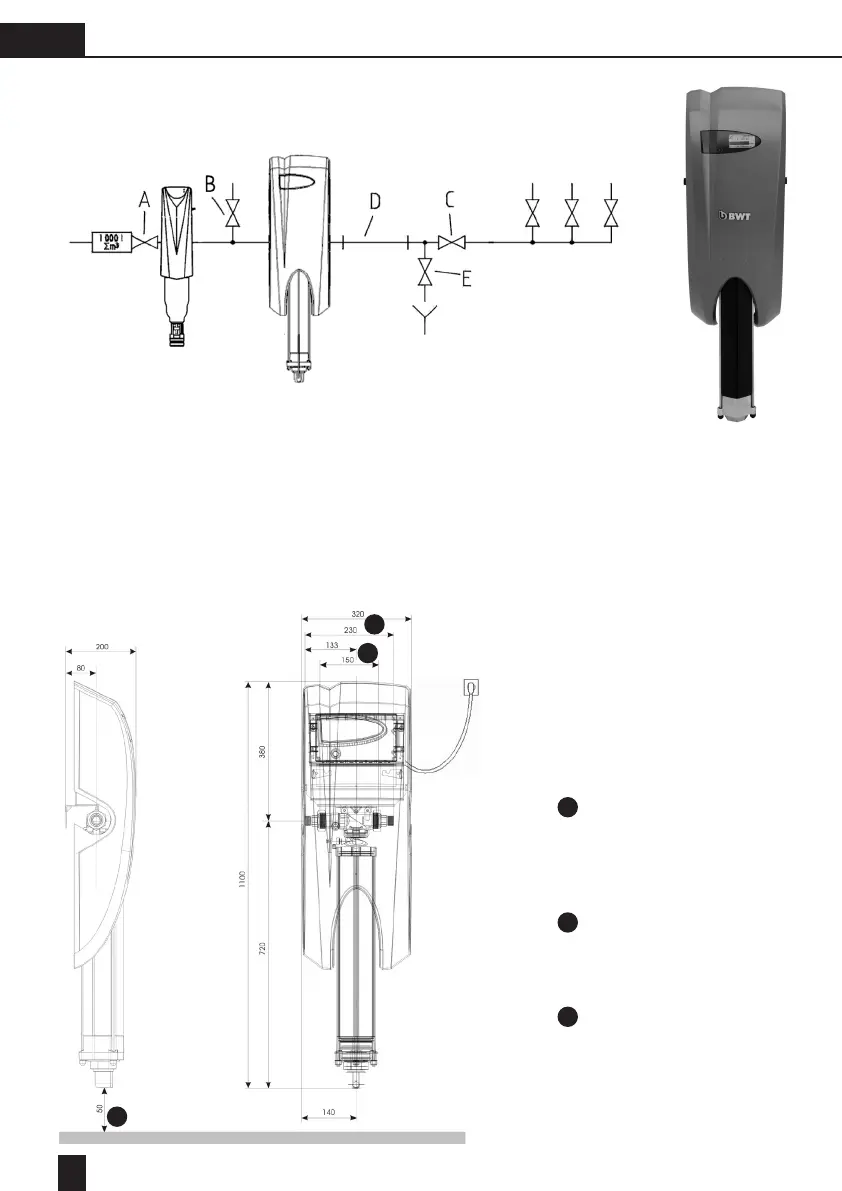

5.3. Schéma de montage
a.) Schéma de montage de l’AQA Total 1500
A Robinet d’arrêt du compteur d’eau
B Robinet vers le jardin
C Robinet d’arrêt de l’appareil
D Manchette témoin
E Robinet de rinçage
Il est nécessaire de prévoir une manchette témoin (D) directement en sortie de l’appareil an de pouvoir
contrôler son fonctionnement. Cette manchette doit être facilement démontable et avoir une longueur au
moins égale à 6 fois le diamètre de la canalisation.
Longueur de montage sans
raccords vissés (contre-écrou de
5/4”, letage extérieur 5/4”)
Longueur de montage avec rac-
cords vissés (letage extérieur
de 1” de chaque côté)
Expace libre nécessaire pour le
démontage de l´unité active
1
1
2
2
3
3
