5.3. Installationsdiagrammer

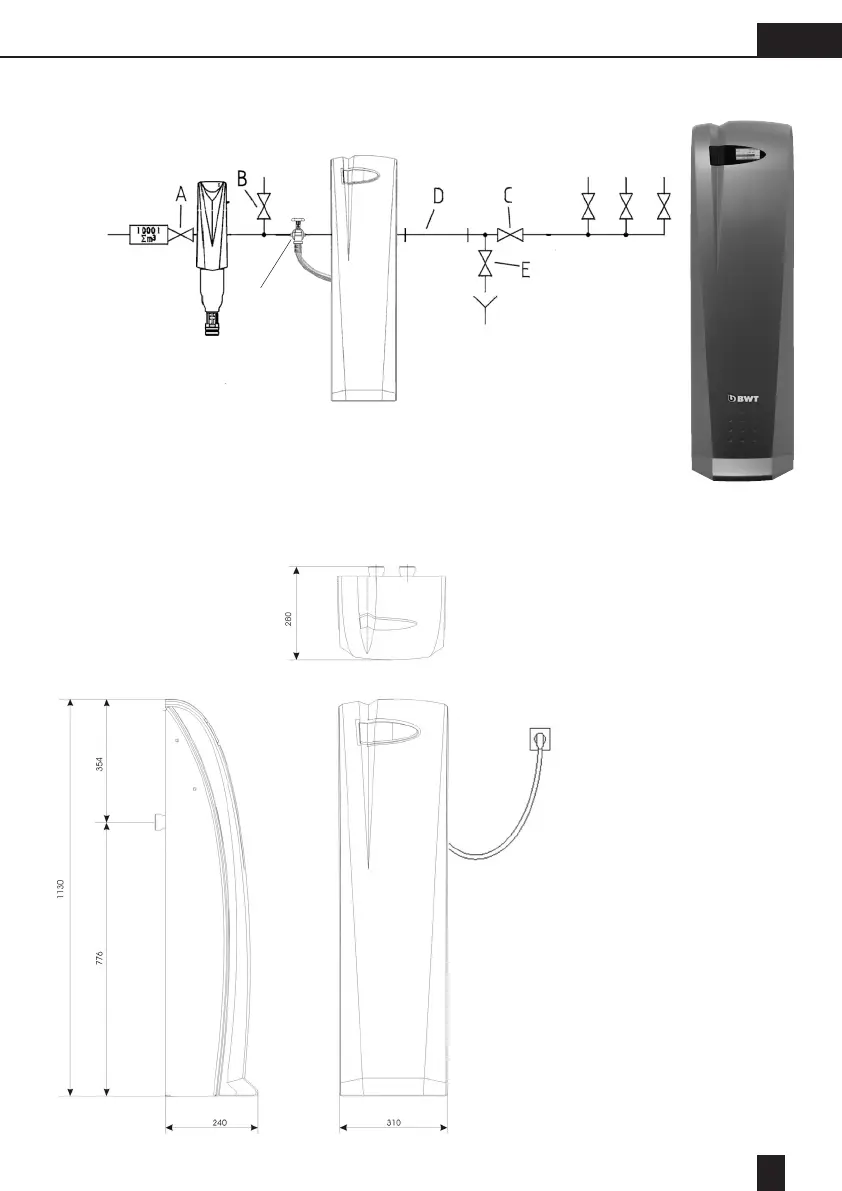

b.) Installationsdiagram AQA total 2500
A Vandtæller stopventil
B Aøbsventil til have
C Anlægsstopventil
D Prüfstrecke
E Spülventil
Die Prüfstrecke ist ein leicht auszubauendes, neues Stück Rohrleitung und sollte ca. ein Verhältnis Rohrlänge
zu Rohrdurchmesser 6:1 aufweisen. Am einfachsten realisiert im HydroMODUL Verteiler mit 2 HM-Verlänge-
rungen. Sie ist unmittelbar nach der AQA total Energy-Anlage vorzusehen.
optional Multiblock
