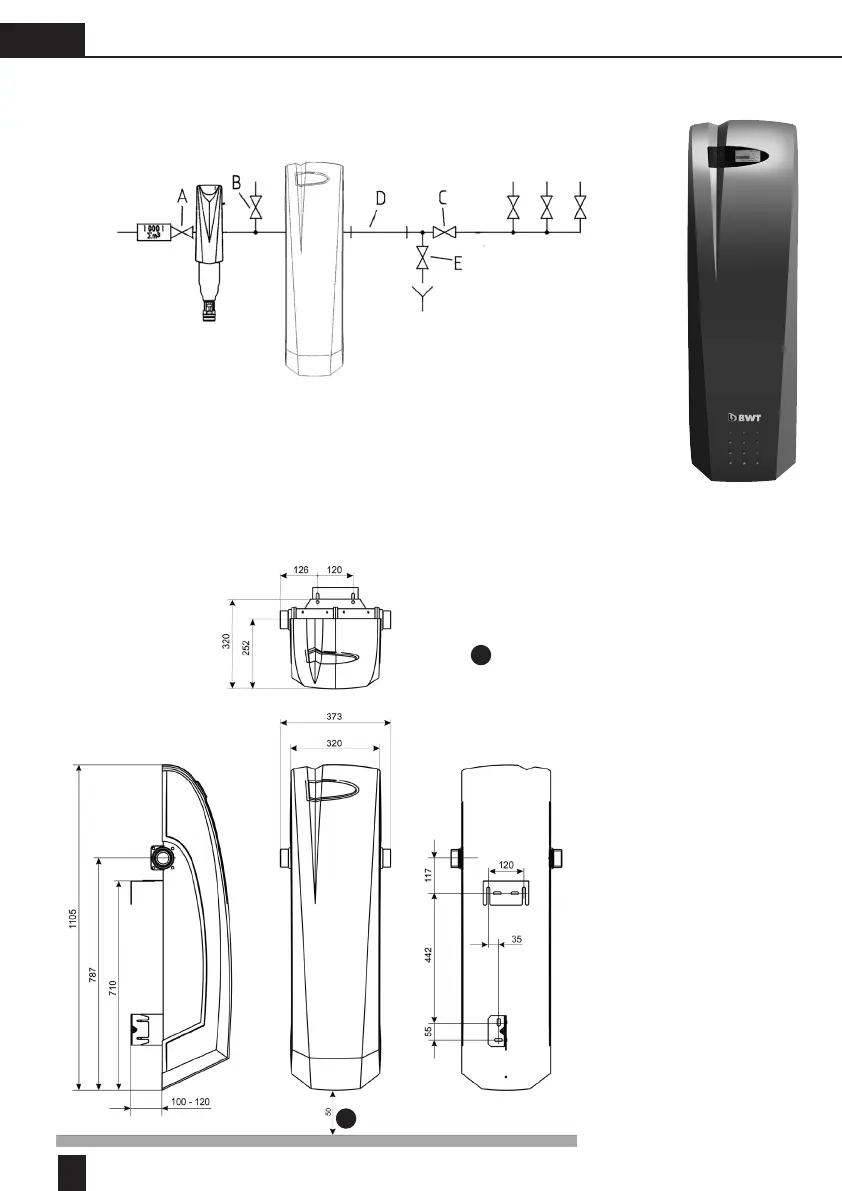

5.3. Schéma de montage
c.) Schéma d’installation pour AQA Total 4500
A Robinet d’arrêt du compteur d’eau
B Robinet vers le jardin
C Robinet d’arrêt de l’appareil
D Manchette témoin
E Robinet de rinçage
Il est nécessaire de prévoir une manchette témoin (D) directement en sortie de l’appareil an de
pouvoir contrôler son fonctionnement. Cette manchette doit être facilement démontable et avoir
une longueur au moins égale à 6 fois le diamètre de la canalisation
Espace libre nécessaire pour le
démontage de l’unité active
1
1
