BWT AQA total 2500 - A.) Installationsdiagram AQA Total 1500; Installationsdiagram

68
DK

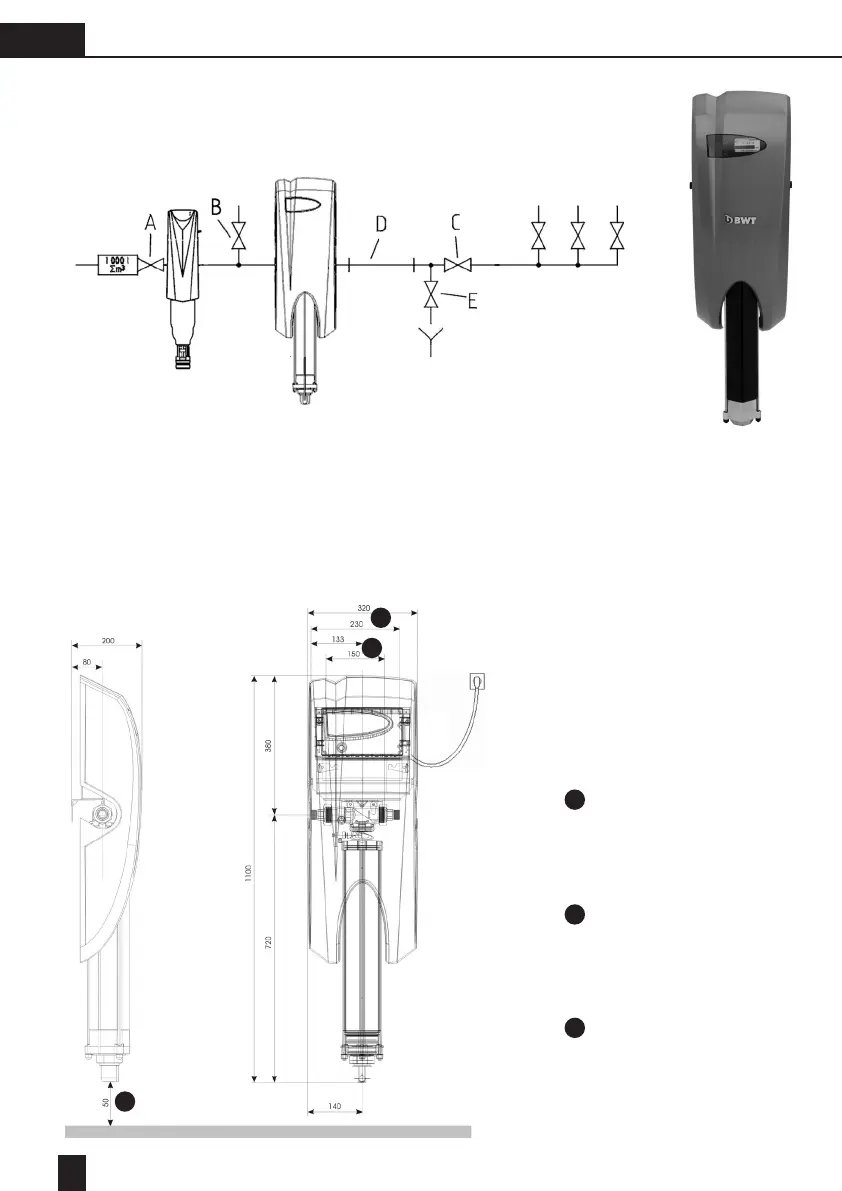

5.3. Installationsdiagrammer
a.) Installationsdiagram AQA total 1500
A Vandtæller lukkeventil/stophane
B Udløbsventil til have
C Anlægslukkeventil
D Prüfstrecke
E Spülventil
Die Prüfstrecke ist ein leicht auszubauendes, neues Stück Rohrleitung und sollte ca. ein Verhältnis Rohrlänge
zu Rohrdurchmesser 6:1 aufweisen. Am einfachsten realisiert im HydroMODUL Verteiler mit 2 HM-Verlänge-
rungen. Sie ist unmittelbar nach der AQA total Energy-Anlage vorzusehen.
Installationslængde uden pak-
ninger (5/4” kontramøtrik, 5/4”
udv. gevind).
Installationslængde med paknin-
ger (begge sider 1” udvendig
gevind).
Nødvendigt plads til fjernelse af
driftsenhed.
1
1
2
2
3
3
