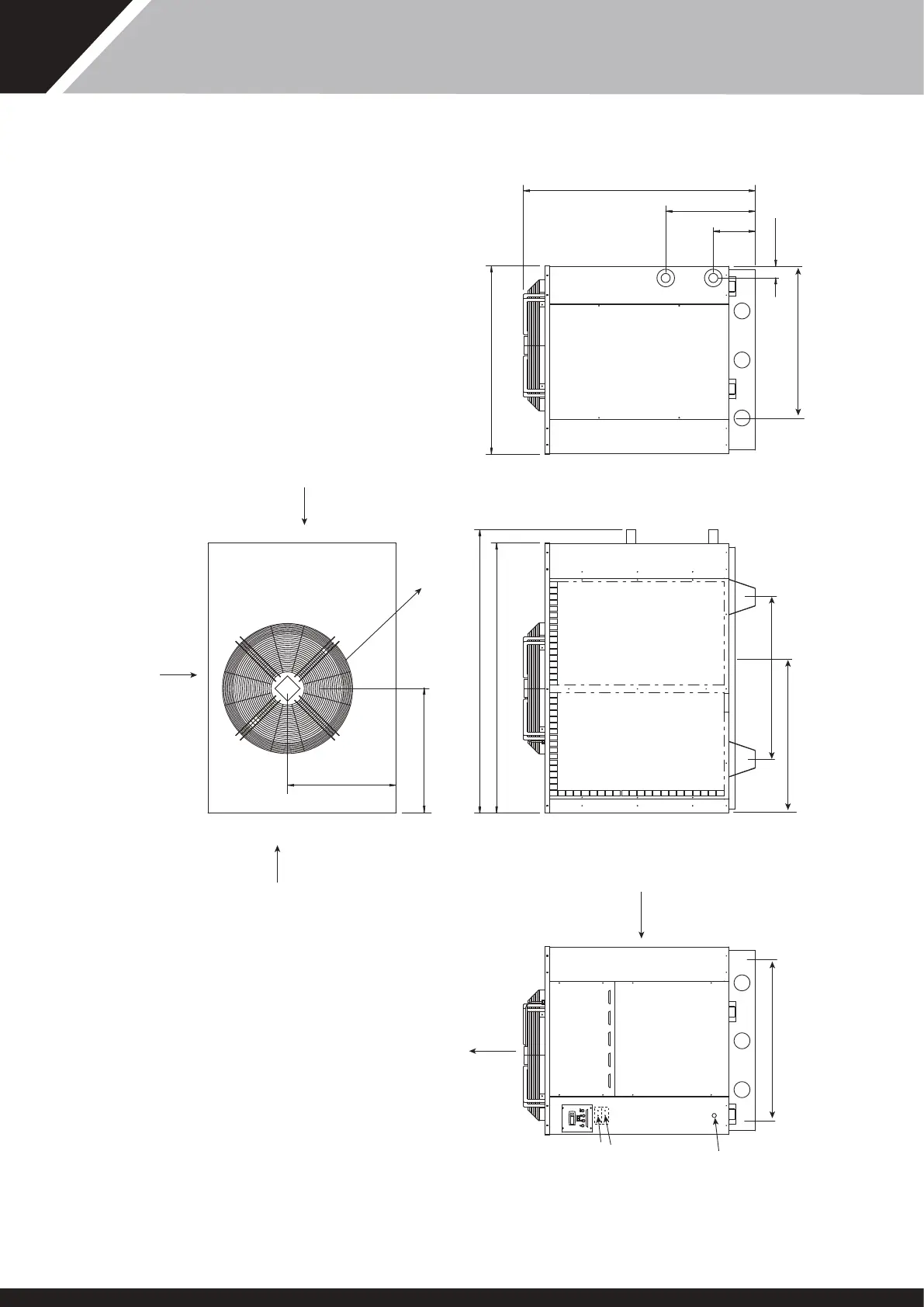

PROPAC PP45M/MY DIMENSIONS EN mm EDITION 1 LAISSER 500mm D'ESPACE POUR ACCEDER AUX PANNEAUX DE SERVICE CONNEXIONS D'EAU 1.5" BPSM CONDENSAT 1.5"
1590
1665
ENTREE
D'EAU
SORTIE
D'EAU
PANNEAU DE
SERVICE
DIAMETRE DU
VENTILATEUR 730
735
610
PANNEAU DE
SERVICE
PANNEAU
DE SERVICE
CONDENSAT SORTANT
DE LA BASE
1054
*985
235.5
502.5
65
1060
1310
PANNEAU
DE
SERVICE
850
CONDENSAT SORTANT
DE LA BASE
65
ENTREE
D'AIR
SORTIE D'AIR
CONSOLE
BOUTON DE
REARMEMENT HP
PANNEAU
ELECTRIQUE DE
SERVICE
PANNEAU
DE
SERVICE
ALIMENTATION
BOUTON DE REARMEMENT BP
(AUTO RESET SUR MODELES "Y")
0 1
*970
*POINTS DE RACCORDEMENT
POUR FIXER LA MACHINE AU SOL
