F
E-MPSM Rev1 - Instructions pour l’utilisation Page 27 / 72
La garantie de l’appareil s’annule:
- S’il est utilisé de manière non-conforme aux instructions et
aux normes décrites dans ce manuel.
- En cas de modications ou de variations apportées de
manière arbitraire sans autorisation du Constructeur
(voir par. 1.5).
- En cas d’interventions d’assistance technique
réalisées par du personnel non-autorisé par le
Constructeur.
- Si la maintenance prévue dans ce manuel n’est pas
effectuée.
1.5. Service de support technique
Tout renseignement sur la documentation, sur les
services d’assistance et sur les composants de
l’appareil, peut être demandé à: Calpeda S.p.A. (voir
par. 1.2).
2. DESCRIPTION TECHNIQUE
Électropompes multi-stades monobloc submersibles
avec undispositif de transmetteur de pression pour le
commande automatique de le démarrage de la pompe
à lʼouverture des robinets et lʼarrêt à la fermeture.
Protège la pompe:
- contre la marche à sec;
- contre le fonctionnement avec manque dʼeau en
aspiration (pour manque dʼeau dans le conduit
dʼentrée avec hauteur de charge, pour le tuyau
dʼaspiration non immergé ou hauteur dʼaspiration
excessive, pour entrée dʼair en aspiration);
Chemise extérieure en acier inox AISI 304 et étages
en Noryl.
Partie hydraulique en bas et moteur en haut refroidi
par l'eau pompée pour un fonctionnement en
sécurité même avec la pompe immergée seulement
partiellement.
Double étanchéité sur l'arbre avec chambre d'huile
interposée.
Le ltre en aspiration empêche l'entrée de corps
solides avec diamètre supérieur à 2 mm.
2.1. Utilisation prévue
Pour liquides propres, non explosifs ou inammables,
non dangereux pour la santé ou l’environnement,
non agressifs pour les matériaux de la pompe, sans
particule abrasive, solide ou breuse.
Dans de l'eau propre avec température maximale de
35 °C contenant au maximum 60 g/m3 de sable.
Diamètre interne minimum du puit: 140 mm.
Profondeur minimum d'immersion: 100 mm.
Profondeur maximum d'immersion: 20 m (avec câble de
longueur adéquate).
2.2. Emploi non-correct raisonnablement prévisible
L’appareil a été conçu et construit exclusivement pour
l’emploi prévu décrit au par. 2.1.
Il est interdit d’employer l’appareil pour des
utilisations impropres et selon des modalités
non prévues dans ce manuel.
L’utilisation impropre du produit détériore les
caractéristiques de sécurité et d’efcacité de l’appareil;
Calpeda ne peut être retenue responsable des pannes
ou des accidents dus à l’inobservation des interdictions
présentées ci-dessus.
Ne pas utiliser l’appareil dans des étangs, des
cuves ou des piscines quand des personnes
sont dans l’eau.

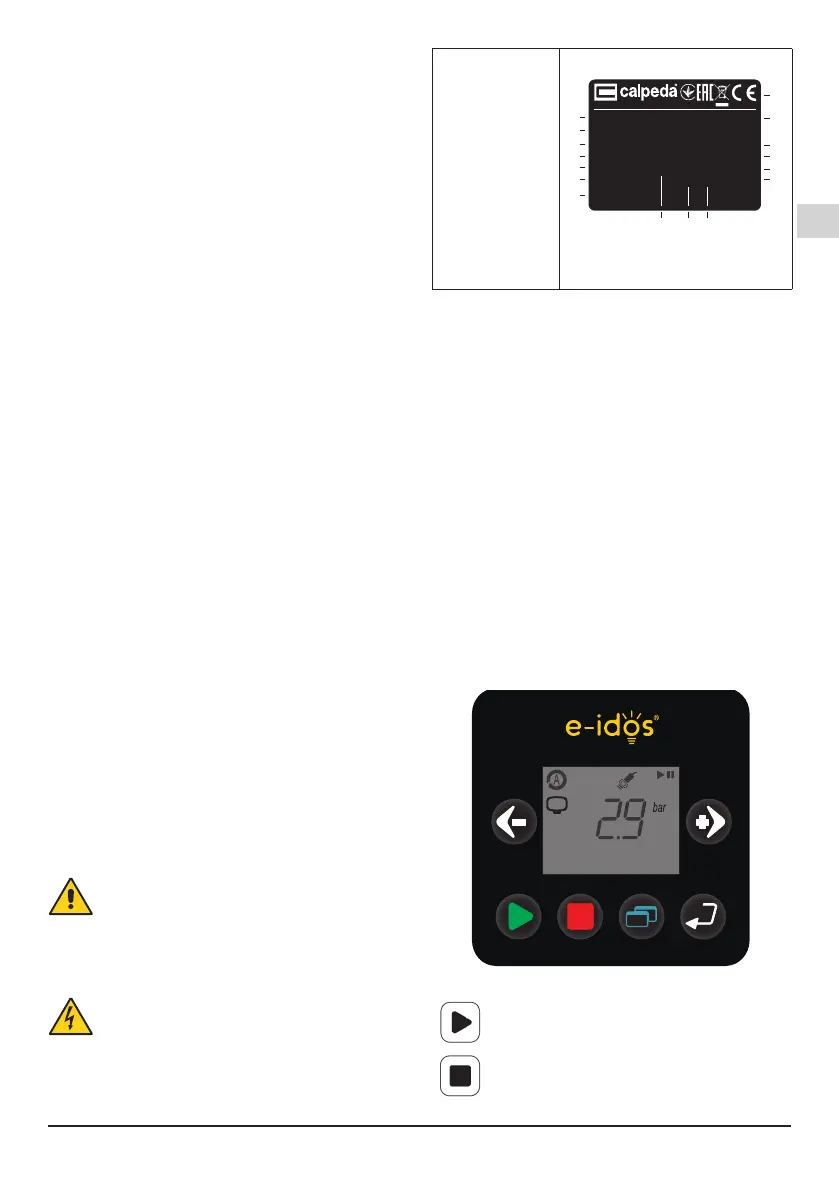

2.3. Marquage
Ci-dessous, voici une copie d’une plaquette d’identication
située sur le corps extérieur de la pompe.
1 Type de pompe
2 Débit
3 Hmt
4 Hauteur de refoul.
5 Tension d'alim.n
6 Courant nom.
7 Notes
8 Fréquence
9 Facteur de fonc.
10 Classe isolation
11 Poids
12 Fac. puissance
13 Vitesse de rotation
14 Protection
15 AAAA Année de
fabrication
15 XXXX n°
d’immatriculation
16 Certications
Exemple de plaque pompe
XXXXXXX
Q min/max X/X m
3
/h
AAAAXXXXX
H max/min X/X m IP XX
n XXXX/min
220∆/380Y V3~50Hzcosø X
X/X A
XXXXXXXX
S1 l.cl. X X kg
X kW (XHp) S.F.
1
2
3
4
5
6
7
8910
16
15
14
13
12
11
Montorso (VI) Italy IT 00142630243
Made in Italy
3. CARACTÉRISTIQUES TECHNIQUES
3.1. Données techniques
Dimensions d’encombrement et poids (voir catalogue
technique).
Vitesse nominale 2900 rpm
Protection de la pompe IP X8
Protection du boîtier de commande IP X4
Tension d'alimentation/ Fréquence:
230V ± 10% 50 Hz
Vérier que la fréquence et la tension correspondent
aux caractéristiques électriques indiquées sur la
plaque du moteur.
Les données électriques indiquées sur l'étiquette se
réfèrent à la puissance nominale du moteur.
Pression acoustique avec la profondeur minimum
d'immersion: < 70 dB (A).
Démarrages/heure max.: 120 à intervalles réguliers.
Pression nale maximum admise dans le corps de la
pompe: 80 m (8 bar).
Pression maximale en aspiration: PN (Pa) - Hmax (Pa)
[1bar = 100.000 Pa].
3.2. Fonction touches
L'interface de contrôle est formée d'un clavier à 6
touches, chacun avec une fonction spécique indiquée
dans le tableau.
P460.REV02
Pour faire démarrer la pompe
Pour arrêter la pompe
