istruzioni e norme descritte nel presente manuale.
- Nel caso di modiche o variazioni apportate
arbitrariamente senza autorizzazione del Fabbricante
(vedi par. 1.5).
- Nel caso di interventi di assistenza tecnica eseguiti
da personale non autorizzato dal Fabbricante.
- Nel caso di mancata manutenzione prevista nel
presente manuale.
1.5. Servizio di supporto tecnico
Qualsiasi ulteriore informazione sulla documentazione,
sui servizi di assistenza e sulle parti dell’apparecchio, può
essere richiesta a Calpeda S.p.A. (vedi paragrafo 1.2)
2. DESCRIZIONE TECNICA
Pompe multistadio monoblocco sommergibili con
controllo integrato, completo di trasduttore di pressione
integrato che comanda automaticamente l’avviamento
della pompa all’apertura degli utilizzi e l’arresto alla
chiusura.
Protegge la pompa:
- contro il funzionamento a secco;
- contro il funzionamento per mancanza d’acqua in
aspirazione (per mancanza d’acqua nella condotta di
arrivo sotto battente, per tubo aspirante non immerso
o altezza di aspirazione eccessiva, per entrata d’aria
in aspirazione);
Versione con camicia esterna in acciaio inossidabile
AISI 304 e stadi in Noryl.
Parte idraulica in basso e motore in alto raffreddato
dall’acqua pompata per un sicuro funzionamento
anche con la pompa immersa solo parzialmente.
Doppia tenuta sull’albero con camera d’olio interposta.
Il ltro in aspirazione impedisce l’ingresso di corpi
solidi con diametro superiore a 2 mm.
2.1. Uso previsto
Per l’approvvigionamento d’acqua da pozzi, vasche o
serbatoi.
Per impieghi domestici, per applicazioni civili
eindustriali, per giardinaggio ed irrigazione.
Utilizzazione acqua piovana.
In acqua pulita con temperatura massima di 35 °C e
con contenuto di sabbia massimo di 60 g/m3.
Minimo diametro interno del pozzo: 140 mm.
Minima profondità di immersione: 100 mm.
Massima profondità di immersione: 20 m (con cavo di
adatta lunghezza).
2.2. Uso scorretto ragionevolmente prevedibile
L’apparecchio è stato progettato e costruito
esclusivamente per l’uso descritto nel par. 2.1.
È assolutamente vietato l’impiego
dell’apparecchio per usi impropri, e modalità di
uso non previste dal presente manuale.
L’utilizzo improprio del prodotto deteriora le
caratteristiche di sicurezza e di efcienza
dell’apparecchio, Calpeda non può essere
ritenuta responsabile per guasti o infortuni dovuti
all’inosservanza dei divieti sopracitati.
Non usare l’apparecchio in stagni, vasche e
piscine quando nell’acqua si trovano persone.

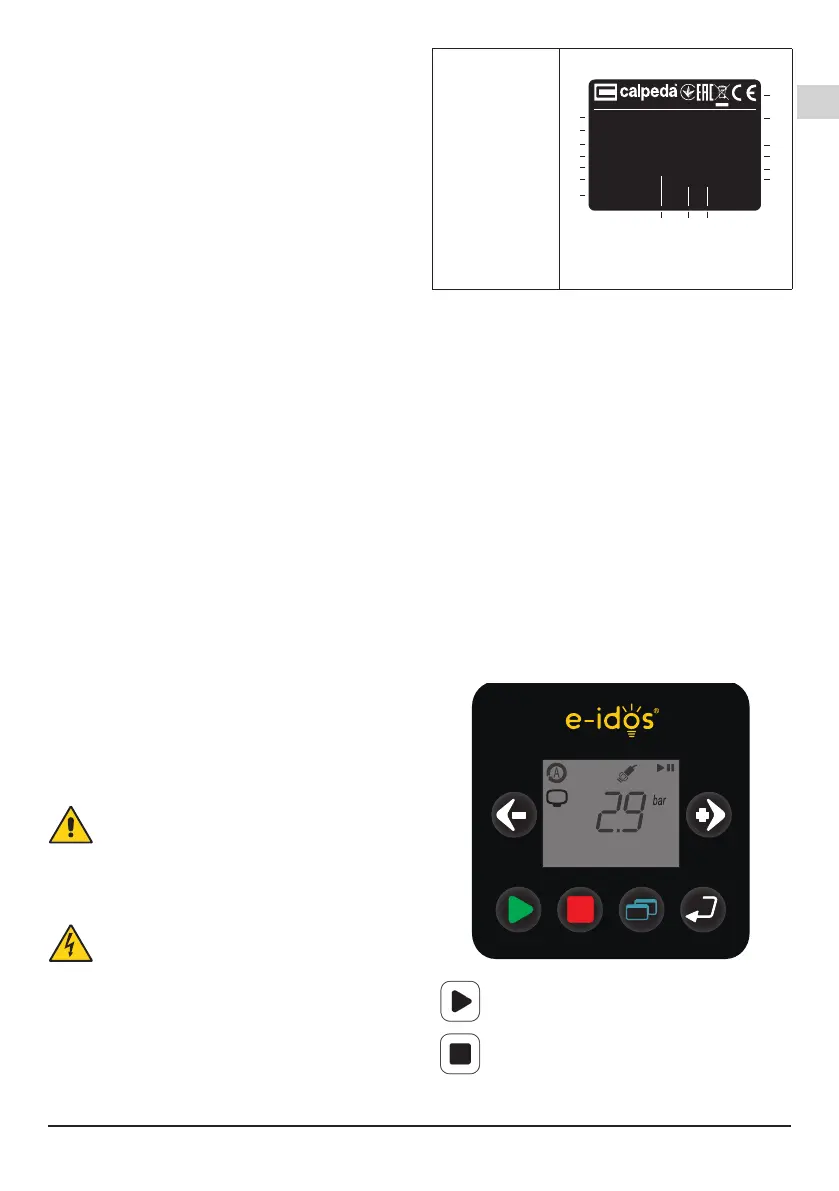

2.3. Marcatura
Di seguito una copia della targhetta di identicazione
presente sull’involucro esterno della pompa.
1 Tipo
2 Portata
3 Prevalenza
4 Potenza nominale
motore
5 Tensione di alim.
6 Corrente nominale
7 Eventuali note
8 Frequenza
9 Tipo di servizio
10 Classe isol.
11 Peso
12 cosø
13 Velocità nominale
14 Protezione
15 AAAA Anno di
fabbricazione
15 XXXX nr. Matricola
16 Certicazioni
Esempio targhetta pompa
XXXXXXX
Q min/max X/X m
3
/h
AAAAXXXXX
H max/min X/X m IP XX
n XXXX/min
220∆/380Y V3~50Hzcosø X
X/X A
XXXXXXXX
S1 l.cl. X X kg
X kW (XHp) S.F.
1
2
3
4
5
6
7
8910
16
15
14
13
12
11
Montorso (VI) Italy IT 00142630243
Made in Italy
3. CARATTERISTICHE TECNICHE
3.1. Dati tecnici
Dimensioni di ingombro e pesi (vedi catalogo).
Velocità nominale 2900 rpm
Protezione pompa IP X8
Protezione quadro IPX4
Tensione di alimentazione/ Frequenza:
230V ± 10% 50 Hz
Vericare che la frequenza e la tensione di rete
sia idonea alle caratteristiche elettriche indicate in
targhetta.
I dati elettrici riportati in targhetta si riferiscono alla
potenza nominale del motore.
Pressione sonora con la minima profondità di
immersione: < 70 dB (A).
Avviamenti/ora max.: n. 120 ad intervalli regolari.
Pressione nale massima ammessa nel corpo pompa:
80 m (8 bar).
Pressione massima in aspirazione: PN (Pa) - Hmax
(Pa) [1bar = 100.000 Pa].
3.2. Funzione pulsanti
L’interfaccia di controllo è costituita da un tastierino
a 6 pulsanti ognuno con una specica funzione
riportata in tabella.
P460.REV02
Permette di avviare la pompa
Permette di fermare la pompa
