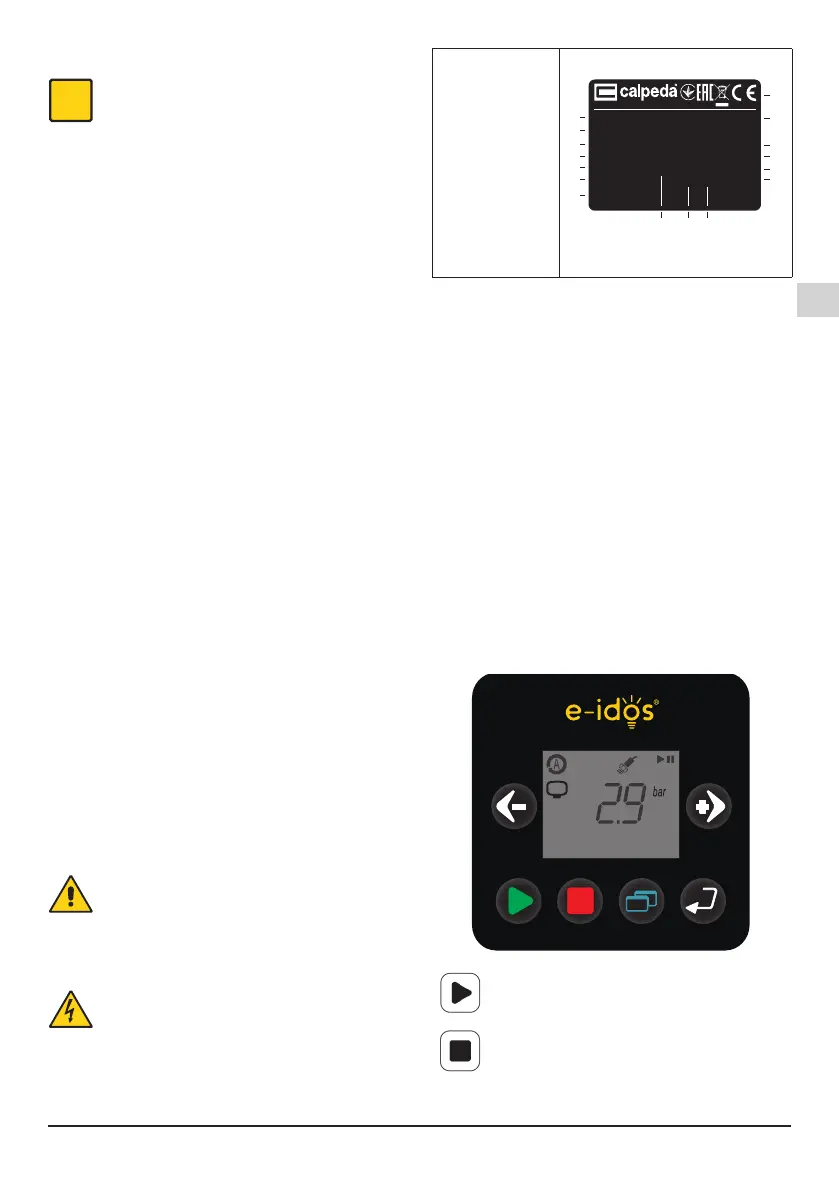

E-MPSM Rev1 - Drift/installationsanvisningar Sidana 43 / 72
1.4. Garanti
För produktgaranti, se de allmänna köpevillkoren.
i
Garantin innefattar GRATIS byte eller
reparation av defekta delar (som erkänns av
tillverkaren).
Apparatens garanti förfaller om:
- Användningen av apparaten inte överensstämmer
med de instruktioner och föreskrifter som beskrivs i
denna handbok.
-
Modieringar eller variationer godtyckligen utförts utan
godkännande från tillverkaren (se avsnitt 1.5).
- Tekniska åtgärder har utförts av personal som inte är
godkänd av tillverkaren.
- Underhåll som föreskrivits i denna handbok har
försummats.
1.5. Teknisk support
För all övrig information om dokumentation,
supporttjänser och apparatens delar, var god kontakta:
Calpeda S.p.A. (se avsnitt 1.2).
2. TEKNISK BESKRIVNING
Flerhjuliga dränkbara pumpaggregat, komplett med
integrerad tryckstyrning för automatisk styrning av start
/ stopp av pumpen när tappställe öppnas / stängs.
För skydd av pumpen:
- mot torrkörning
- mot risken för användning utan vatten vid inloppet
(orsakad av brist på vatteninlopp i inloppsröret under
tillrinning , genom en ej nedsänkt sugledning , genom
överdriven sughöjd eller luft in i sugledningen);
Ytter hölje I rostfritt stål SIS 2333 och mellandelar i
Noryl.
Den undre hydrauliska delen och den övre motorn kyls
av det pumpade vattnet för en säker funktion även när
pumpen är endast partiellt nedsänkt.
Dubbel axeltätning med oljekammare.
Sugltret förhindrar intrång av främmande partiklar av
en diameter större än 2 mm.
2.1. Avsedd användning
För rena vätskor: ej explosiva, ej brandfarliga, ej
farliga för hälsan eller miljön, ej aggresiva mot
pumpmaterialet, ej innehållande slitande, fasta eller
berpartiklar.
I rent vatten med max. temperatur på 35 °C och med
max. sandinnehåll på 60 g/m3.
Lägsta inre diameter i brunnen: 140 mm.
Lägsta nedsänkningsdjup: 100 mm.
Högsta nedsänkningsdjup: 20 m (med kabel av lämplig
längd).
2.2. Felaktig användning som rimligen kan
förutses
Apparaten har projekterats och konstruerats endast för
det bruk som avses i avsnitt 2.1.
Det är absolut förbjudet att använda apparaten
för felaktiga ändamål och att använda den på
sätt som inte förutsetts i denna handbok.
En felaktig användning av produkten försämrar
säkerhetsegenskaperna och apparatens funktion,
därför kan inte Calpeda hållas ansvarigt för fel eller
olyckor till följd av försummelse att iaktta ovan nämnda
förbud.
Använd inte apparaten i dammar, bassänger
eller pooler när det nns människor i vattnet.
2.3. Märkning
Nedan följer en kopia av märkskylten som är placerad
på pumpens yttre hölje.
1 Pump typ
2 Flöde
3 Tryck
4 Avgiven effekt
5 Driftspänning
6 Strömförbrukning
7 Noteringar
8 Frekvens
9 Driftpunkt
10 Isolationsklass
11 Vikt
12 Effekt faktor
13 Varvtal
14 Skyddsklass
15 AAAA
Tillverkningsår
15 XXXX Serienummer
16 Certikat
Pumpskyllt
XXXXXXX
Q min/max X/X m
3
/h
AAAAXXXXX
H max/min X/X m IP XX
n XXXX/min
220∆/380Y V3~50Hzcosø X
X/X A
XXXXXXXX
S1 l.cl. X X kg
X kW (XHp) S.F.
1
2
3
4
5
6
7
8910
16
15
14
13
12
11
Montorso (VI) Italy IT 00142630243
Made in Italy
3. TEKNISKA EGENSKAPER
3.1. Tekniska data
Totalmått och vikt (se den tekniska katalogen).
Nominell hastighet 2900 varv/min.
Pumpens skyddsklass IP X8
Control box protection IP X4
Matarspänning/Frekvens:
1~ 230V ± 10% 50 Hz
Kontrollera att Frekvens samt spänning
överensstämmer med namnplåten.
De elektriska uppgifterna på märkskylten refererar till
nominell avgiven effekt på motorn.
Ljudtrycksnivå vid nedsänkning på minsta djup: < 70
dB (A).
Maximalt antal starter per timme: 120 st. med
regelbundna intervaller.
Maximalt tillåtna arbetstryck i pumphuset 80 m (8 bar).
Maximalt sugtryck: PN (Pa) - Hmax (Pa) [1bar =
100.000 Pa].
3.2. Tryckknapparnas funktion
Användargränssnittet är tillverkat av 6 tryckknappar
på ett tangentbord. Varje tryckknapp har en specik
funktion beskrivs i följande tabell.
P460.REV02
Genom denna knapp kan du starta
pumpen.
Genom denna knapp kan du stoppa
pumpen
