66 / 72 E-MPSM Rev1
14. Esempi di installazione
Installation examples
Einbaubeispiele
Exemples d’installation
Ejemplos de instalaciones
Installationsexempel
Installatievoorbeelden
Παραδείγματα εγκαταστάσεων
èËÏÂ˚ ÛÒÚ‡ÌÓ‚ÍË
 安装示意图
0.5 m
max 20 m
min 100 mm
min
3.93.007/1
140 mm
min
min 100 mm
3.93.007/2
Max. 1000 mm
3.93.007/2
3
1
54
2
3.93.007/3
67

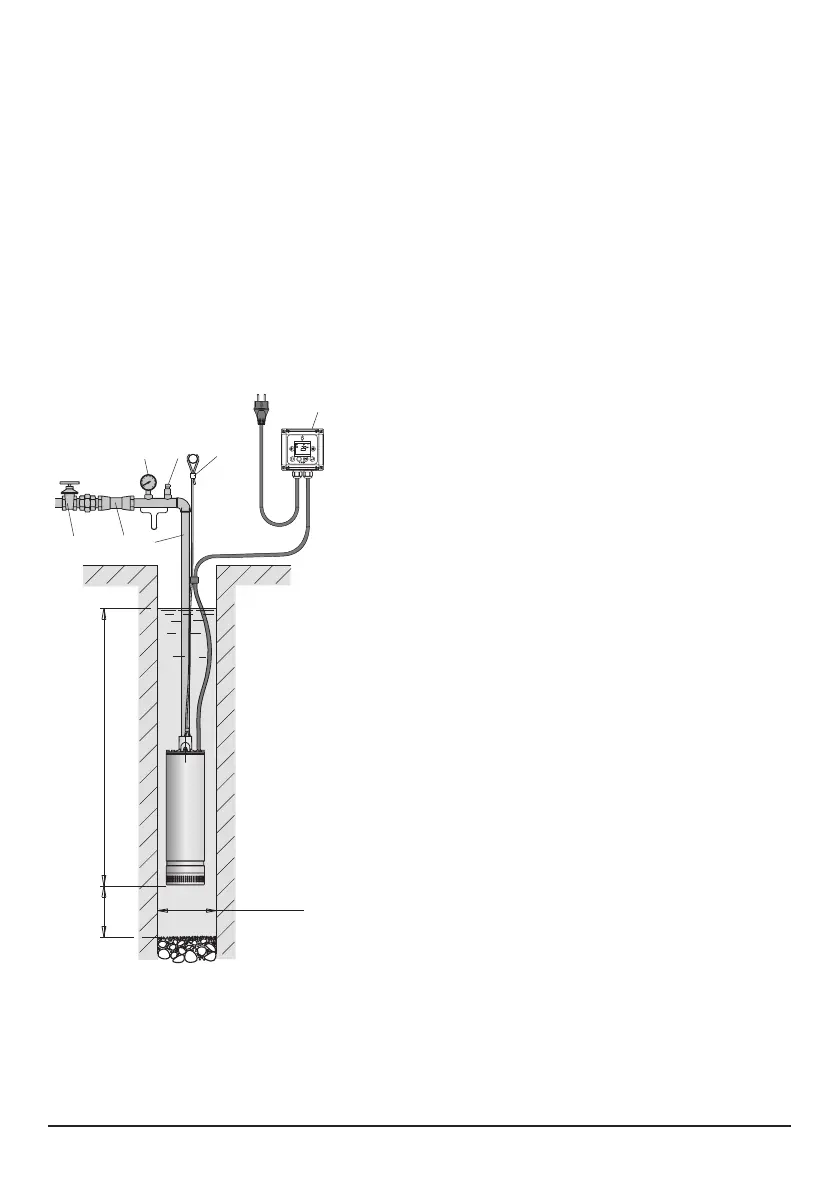

Fig. 3
Pompa sospesa
Pump in the suspended position
Pumpe aufgehängt
Pompe suspendue
Bomba suspendida
Pump i upphängd position
ç‡ÒÓÒ ‚ ÔÓ‰‚¯ÂÌÌÓÏ ÔÓÎÓÊÂÌËË
泵的悬挂安装
1. Quadro comando
2. Tubo di mandata
3. Fune di sicurezza
4. Manometro
5. Valvola di sato
6. Valvola di ritegno
7. Saracinesca
1. Tableau de contrôle
2.
Tuyau de refoulement
3. Câble de sécurité
4. Manomètre
5. Soupape de purge
6. Vanne de retenue
7. Vanne de régulation
1. Панель управления
2. èÓ‰‡˛˘‡fl ÚÛ·‡
3. è‰Óı‡ÌËÚÂθÌ˚È ÚÓÒ
4. å‡ÌÓÏÂÚ
5. ëÎË‚ÌÓÈ Í·ԇÌ
6. é·‡ÚÌ˚È Í·ԇÌ
7. ᇉ‚ËÊ͇
1. Control box
2. Delivery pipe
3. Safety rope
4. Pressure gauge
5. Air vent valve
6. Check valve
7. Gate valve
1. Cuadro de control
2. Tubo de impulsión
3. Cable de seguridad
4. Manómetro
5.
Válvula de purga de aire
6. Válvula de retención
7. Compuerta
1. Schaltkasten
2. Druckleitung
3. Sicherungsseil
4. Manometer
5. Entlüftungsventil
6. Rückschlagventil
7. Schieber
1. Kontrollåda
2. Tryckledning
3. Säkerhetsrep
4. Tryckmätare
5. Avluftningsventil
6. Backventil
7. Skjutventil
1.控制盒
2.出水管
3.安全绳或链
4.压力表
5.排气阀
6.单向阀
7.闸阀
