E-MXAM E-MXPM E-NGXM Rev6 - Instructions pour l’utilisation Page 27 / 96
- En cas de modications ou de variations apportées de
manière arbitraire sans autorisation du Constructeur
(voir par. 1.5).
- En cas d’interventions d’assistance technique
réalisées par du personnel non-autorisé par le
Constructeur.
- Si la maintenance prévue dans ce manuel n’est pas
effectuée.
1.5. Service de support technique
Tout renseignement sur la documentation, sur les
services d’assistance et sur les composants de
l’appareil, peut être demandé à: Calpeda S.p.A. (voir
par. 1.2).
2. DESCRIPTION TECHNIQUE
Système de surpression avec contrôle intégré avec
undispositif de transmetteur de pression pour le
commande automatique de le démarrage de la pompe
à lʼouverture des robinets et lʼarrêt à la fermeture.
Protège la pompe:
- contre la marche à sec;
- contre le fonctionnement avec manque dʼeau en
aspiration (pour manque dʼeau dans le conduit
dʼentrée avec hauteur de charge, pour le tuyau
dʼaspiration non immergé ou hauteur dʼaspiration
excessive, pour entrée dʼair en aspiration);
Version avec corps de pompe en acier AISI 304 avec
roue en PPO-GF20
E-MXP: version avec pompes multicelulaires
E-NGX: version avec pompes auto-amorçantes
E-MXA: version avec pompes multicelulaires auto-
amorçantes
2.1. Utilisation prévue
Pour liquides propres, non explosifs ou inammables,
non dangereux pour la santé ou l’environnement,
non agressifs pour les matériaux de la pompe, sans
particule abrasive, solide ou breuse.
Témperature du liquide de 0 °C à + 35 °C (de 0 °C à +
50 °C pour
E-MXP ).
2.2. Emploi non-correct raisonnablement prévisible
L’appareil a été conçu et construit exclusivement pour
l’emploi prévu décrit au par. 2.1.
Il est interdit d’employer l’appareil pour des
utilisations impropres et selon des modalités
non prévues dans ce manuel.
L’utilisation impropre du produit détériore les
caractéristiques de sécurité et d’efcacité de l’appareil;
Calpeda ne peut être retenue responsable des pannes
ou des accidents dus à l’inobservation des interdictions
présentées ci-dessus.
Ne pas utiliser l’appareil dans des étangs, des
cuves ou des piscines quand des personnes
sont dans l’eau.
2.3. Marquage
Ci-dessous, voici une copie d’une plaquette d’identication
située sur le corps extérieur de la pompe.
1 Type de pompe
2 Débit
3 Hmt
4 Hauteur de refoul.
5 Tension d'alim.n
6 Courant nom.
7 Notes
8 Fréquence
9 Facteur de fonc.
10 Classe isolation
11 Poids
12 Fac. puissance
13 Vitesse de rotation
14 Protection
15 AAAA Année de
fabrication
15 XXXX n°
d’immatriculation
16 Certications
Exemple de plaque pompe
XXXXXXX
Q min/max X/X m
3
/h
AAAAXXXXX
H max/min X/X mIP XX
n XXXX/min
220∆/380Y V3~50Hz cosø X
X/X A
XXXXXXXX
S1 l.cl. X X kg
X kW (XHp) S.F.
1
2
3
4
5
6
7
8910
16
15
14
13
12
11
Montorso (VI) Italy IT 00142630243
Made in Italy
3. CARACTÉRISTIQUES TECHNIQUES
3.1. Données techniques
Dimensions d’encombrement et poids (voir catalogue
technique).
Vitesse nominale 2800 rpm
Protection IP X4.
Tension d'alimentation/ Fréquence:
230V ± 10% 50 Hz
Vérier que la fréquence et la tension correspondent
aux caractéristiques électriques indiquées sur la
plaque du moteur.
Les données électriques indiquées sur l'étiquette se
réfèrent à la puissance nominale du moteur.
Pression acoustique: < 70 dB (A).
Démarrages/heure max.: 120 à intervalles réguliers.
Pression nale maximum admise dans le corps de la
pompe: 80 m (8 bar).
Pression maximale en aspiration: PN (Pa) - Hmax (Pa)
[1bar = 100.000 Pa].

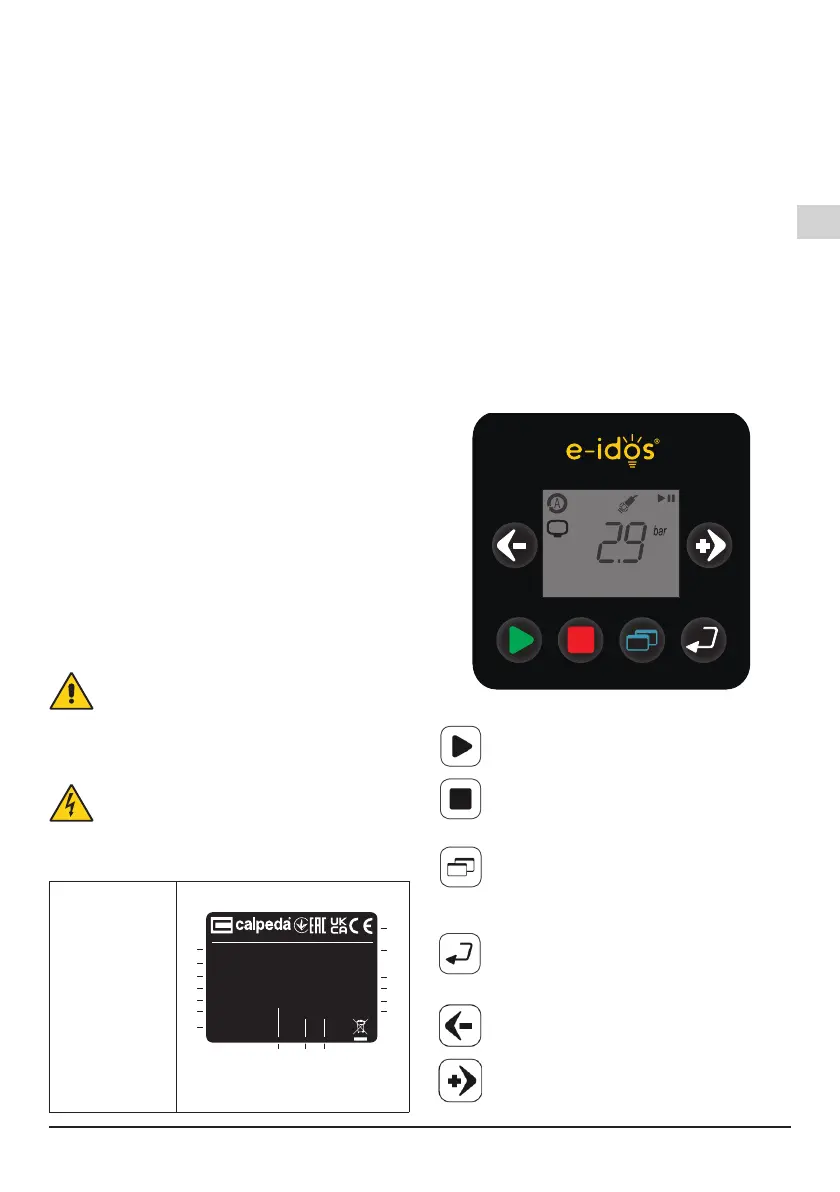

3.2. Fonction touches
L'interface de contrôle est formée d'un clavier à 6
touches, chacun avec une fonction spécique indiquée
dans le tableau.
P460.REV02
Pour faire démarrer la pompe
Pour arrêter la pompe
Pour accéder aux paramètres de
programmation du produit. Si l'on se trouve
déjà dans la fonction de programmation, en
appuyant sur cette touche on remonte au
menu supérieur.
Pour accéder aux paramètres de
programmation. Si la valeur du paramètre
a été modiée, cette touche permet de
conrmer la valeur indiquée.
Grâce à ce bouton, vous pouvez réinitialiser
les erreurs.
Pour diminuer les valeurs ou pour changer
le paramètre afché.
Pour augmenter les valeurs ou pour
changer le paramètre afché.
