- 5 -
Fijar la cremallera en la
puerta metálica como
se indica a continua-
ción:
- Apoyar la cremallera
en el piñón
motorreductor y des-
lizar manualmente la
puerta metálica fijan-
do la cremallera a lo
largo de su entera lon-
gitud;
- Finalizadas las opera-
ciones para la fijacion
de la cremallera, re-
gular los pies (por
medio de un destorni-
llador) de modo que
se obtenga el justo
juego entre el piñón y
la cremallera (1-2 mm).
N.B. Esto hace que el
peso de la puerta metá-
lica no cargue bobre el
conjunto.
Si la cremallera ya ha
sido fijada, hay que re-
gular el acoplamiento
piñón-cremallera.
Una vez realizados los
ajuste, fijar el conjunto
cerrando las dos
tuercas de fijación.
Die Zahnstange auf dem
Getrieberitzel anlehnen
(nachdem dieser in die
Eintriegelungsposition
gebracht wurde), manu-
ell das Tor gleiten lassen
und die Zahnstange in
seiner gesamten Länge
befestigen. Darauf ach-
ten, daß bei Metall-
zahnstangen im Meter-
raster die einzelnen Stük-
ke nicht auf Stoß mon-
tiert werden, sondern auf
Fortlauf der Zahnung
(Zahnstange am Stroß
unten anlegen zur
Überprüfung);
- Die verstellbaren Füße
des Antriebsmotors (mit
einem Schrauben-
zieher) so einstellen,
daß zwischen Ritzel und
Zahnstange ein Spiel
(1-2 mm) besteht.
Dadurch wird vermieden,
daß das Gewicht des
Tores auf dem Aggregat
lastet.
Nach diesen Ein-
stellungsarbeiten das
Aggregat durch Anziehen
der beiden Muttem befe-
stigen.
Procéder à la fixation
de la crémaillère sur le
portail de la façon sui-
vante:
- Placer la crémaillère
sur le pignon
motoréducteur et faire
coulisser le portail
manuellement en
fixant la crémaillère
sur toute sa longueur;
- Lorsque la fixation de
la crémaillère est ter-
minée régler les bro-
ches (en utilisant un
tournevis) de façon à
obtenir un jeu conve-
nable (1-2 mm) dans
l’accouplement du pi-
gnon et de la cré-
maillère.
N.B. Ceci pour éviter
que le poids du portail
ne repose sur le
groupe. Si la cré-
maillère est déjà fixée,
utiliser le système de
réglage hauteur pour
accopler de facon
exacte le pignon et la
crémaillère. Exécuter
tous les réglages, fixer
le groupe en serrant les
deux écrous de fixa-
tion.

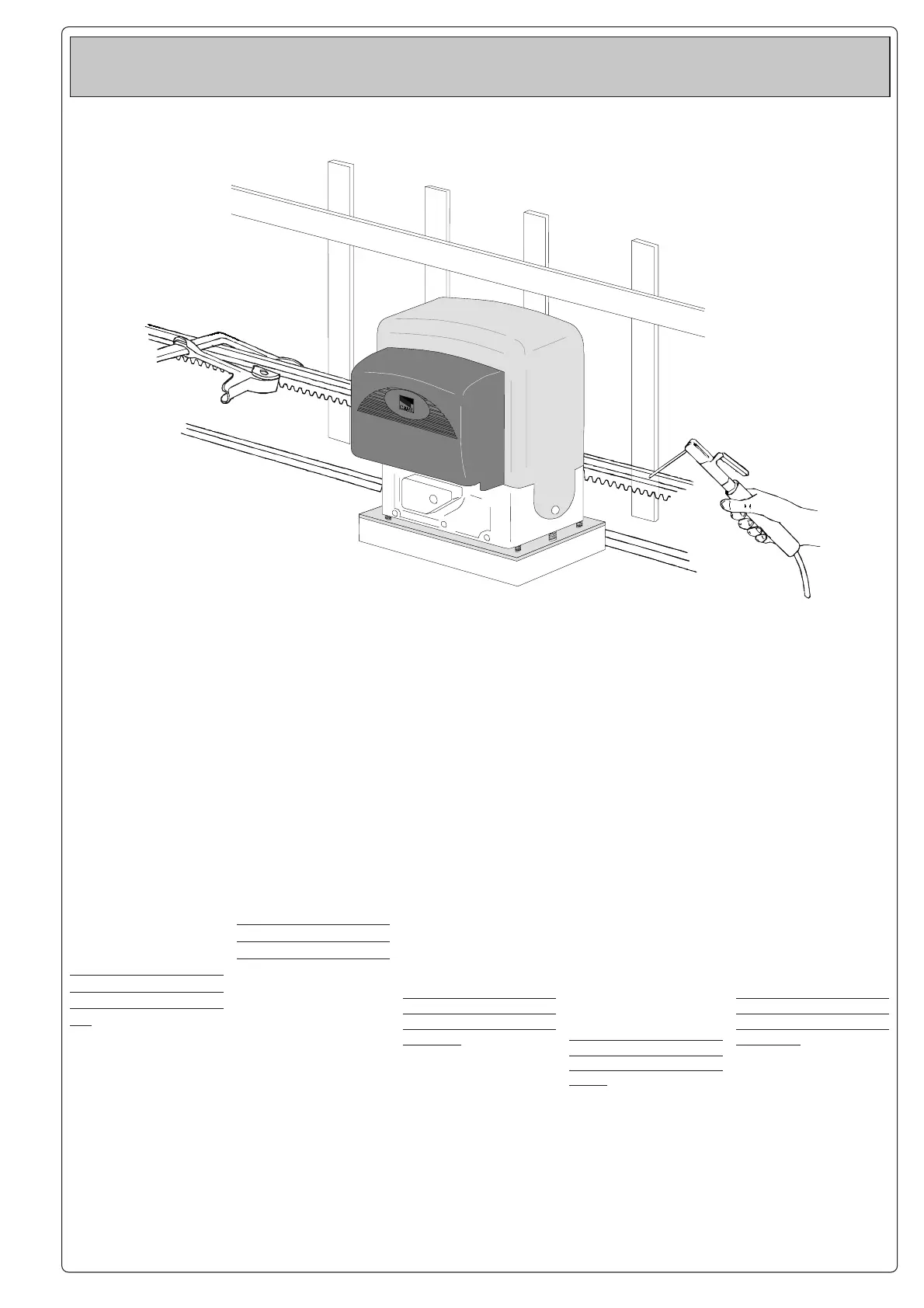

Attach the rack to the gate
as described below:
- position the rack on the
pinion of the gearmotor
and slide the gate
manually in order to
attach the rack along its
entire lenght;
- when the rack is
attached to the gate,
adjust the feet using a
screwdriver until the
play between the pinion
and the rack is correct
(1-2 mm.).
N.B. : This play ensures
that the weight of the gate
does not rest on the until.
If the rack is already
attached, proceed
directly to the adjustment
of the rack/pinion
coupling.
When the necessary
adjustment have been
completed, fasten the unit
in position by tightening
the two anchor bolts.
Fissare la cremagliera
sul cancello come se-
gue:
- appoggiare la crema-
gliera sul pignone del
motoriduttore e far
scorrere manualmen-
te il cancello fissando
la cremagliera in tutta
la sua lunghezza;
- ultimata l'operazione
di fissaggio della cre-
magliera, regolare i
piedini (servendosi di
un cacciavite) in modo
da ottenere il giusto
giuoco tra pignone e
cremagliera (1-2 mm.).
N.B.: Questo evitera'
che il peso del cancello
vada a gravare sul grup-
po.
Se la cremagliera é gia'
fissata, procedere di-
rettamente alla regola-
zione dell'accoppia-
mento pignone/crema-
gliera.
Eseguite tutte le rego-
lazioni, fissare il grup-
po stringendo i dadi di
fissaggio.
FISSAGGIO CREMAGLIERA -
ATTACHING THE RACK/LIMIT
- FIXATION CREMAILLÉRE
MONTAGE DE ZAHNSTANGE -
FIJACIÓN DE LA CREMALLERA
Mod. CGZ / CGZS / CGZ6
