ACCESS CONTROL
Pag. 16 - Manuale FA00442-IT - 12/2017 - © CAME S.p.A. - Traduzione delle istruzioni originali
Antenna con cavo RG58 per il comando a distanza.
 Inserire la scheda di codifica (R700) per
far riconoscere il transponder o il lettore di
tessere.
 Inserire la scheda di codifica (R800) per
far riconoscere il selettore a tastiera.

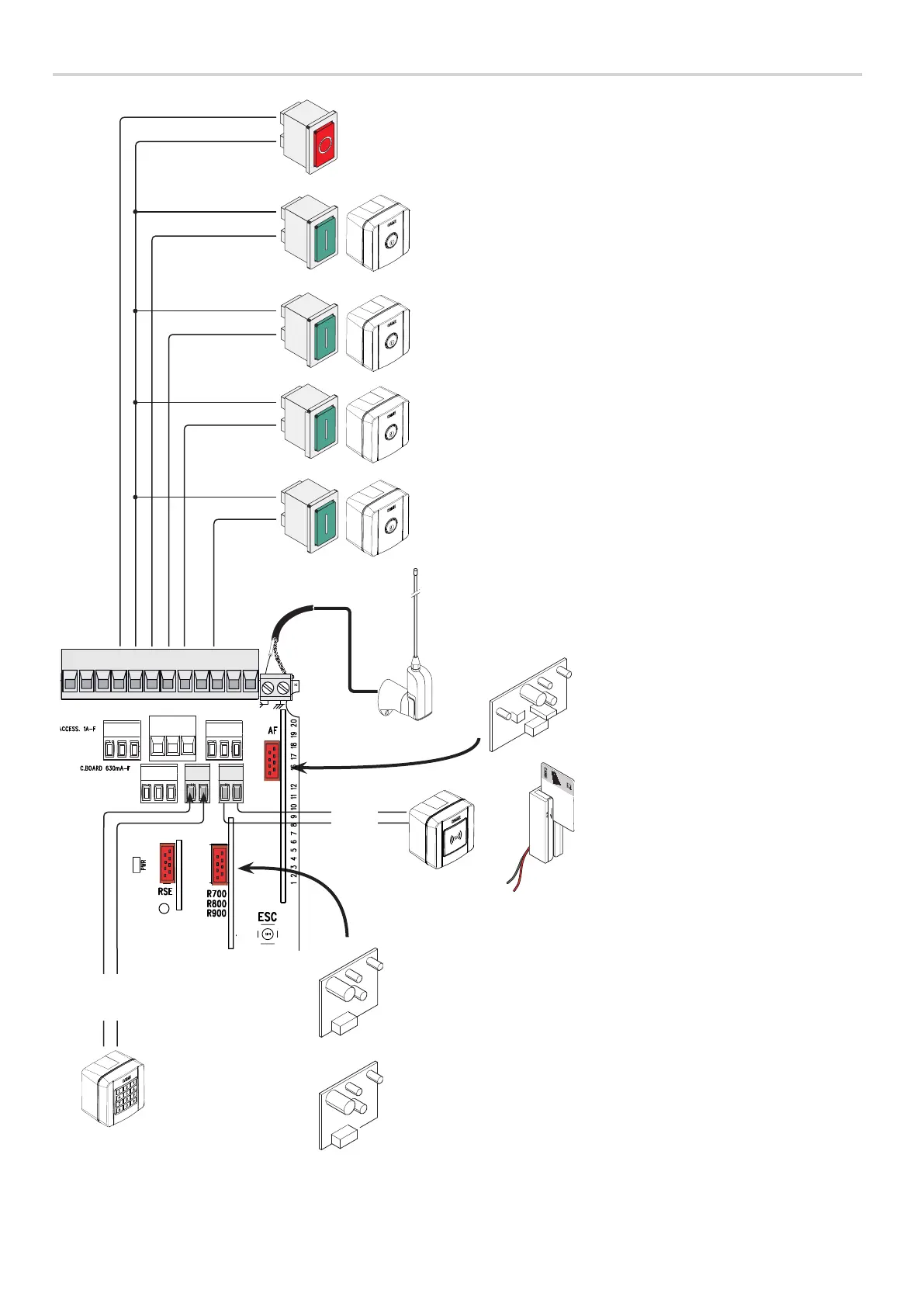

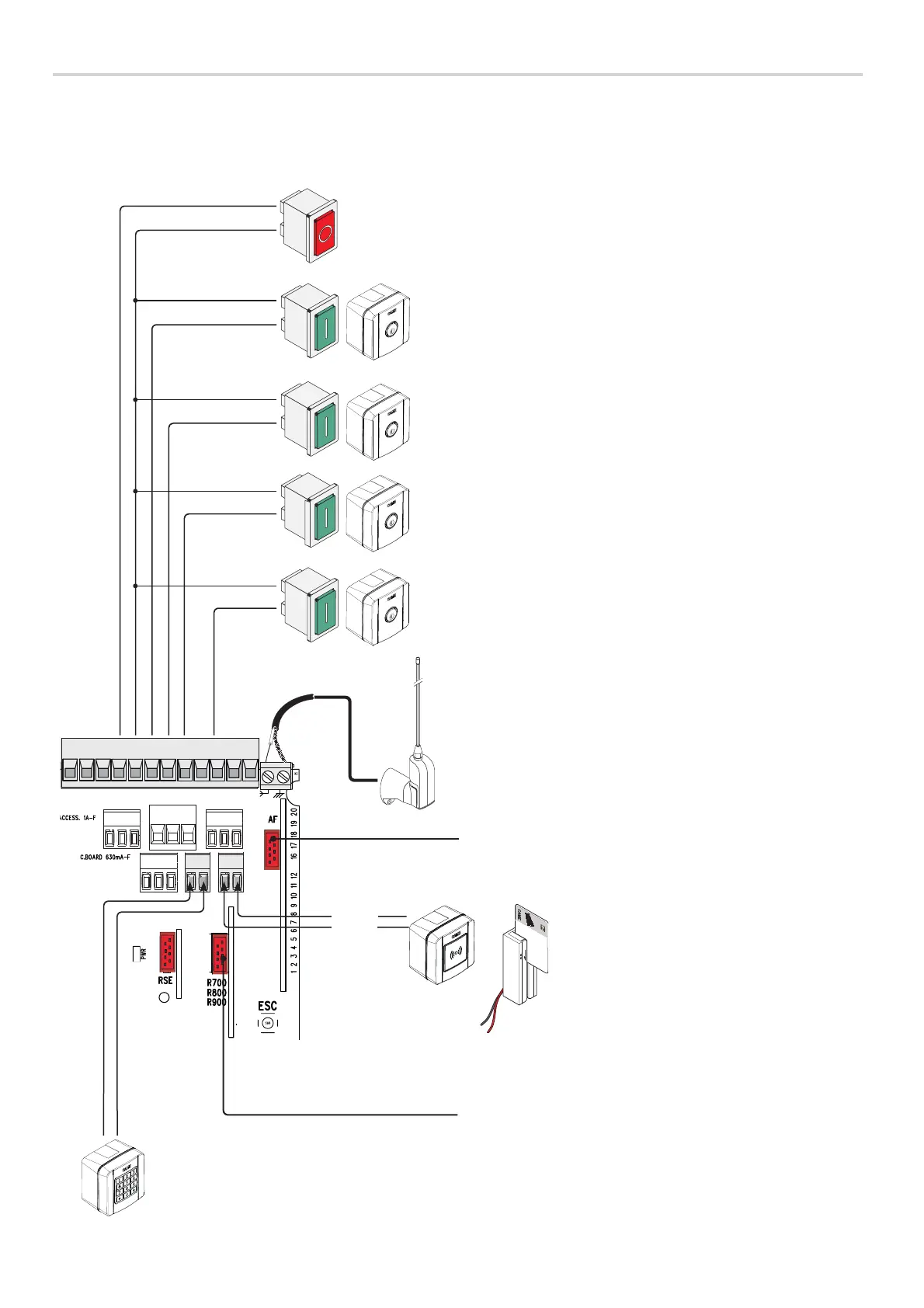

DISPOSITIVI DI COMANDO
Selettore a tastiera.
Transponder o lettore tessere.
Pulsante di STOP (contatto NC). Permette l’arresto del cancello con l’esclusione
della chiusura automatica. Per riprendere il movimento premere il pulsante di
comando o altro dispositivo di comando.
 Attivare la funzione F1 dalla programazione, se non viene utilizzato il
pulsante, lasciare disattivata la funzione.
Funzione SOLO APRE da dispositivo di comando (contatto NO).
Attenzione: in modalità AZIONE MANTENUTA è obbligatorio collegare il
dispositivo di comando su 2-3.
Funzione APRE-CHIUDE-INVERSIONE (passo-passo) da dispositivo di comando
(contatto NO). In alternativa, dalla programmazione delle funzioni è possibile
attivare il comando APRE-STOP-CHIUDE-STOP (sequenziale).
Vedi funzione F7.
Funzione APERTURA PARZIALE da dispositivo di comando (contatto NO)
Funzione SOLO CHIUDE da dispositivo di comando (contatto NO).
Attenzione: in modalità AZIONE MANTENUTA è obbligatorio collegare il
dispositivo di comando su 2-4
.
ATTENZIONE! Per un corretto funzionamento, prima di inserire una qualsiasi scheda a innesto (es.: AF, R800), è OBBLIGATORIO
TOGLIERE LA TENSIONE DI LINEA e, se presenti, scollegare le batterie.


Inserire la scheda AF (AF43S o AF868) per
comandare il cancello con un trasmettitore.
ROSSO
NERO
BLU
BIANCO
Pag. 16 - Manuale FA00442M04 - 12/2017 - © CAME S.p.A. -Istruzioni originali
