RX TX
./ # .#
RX TX
DIR DELTA-S
DELTA
10 11 TS 1 2 3 3P 4 5 7 CX CY 10 11 TS 1 2 3 3P 4 5 7 CX CY
RX TX
./ # .#
RX TX
DELTA
10 11 TS 1 2 3 3P 4 5 7 CX CY 10 11 TS 1 2 3 3P 4 5 7 CX CY
DIR DELTA-S
Pag. 17 - Manuale FA00442-IT - 12/2017 - © CAME S.p.A. - Traduzione delle istruzioni originali

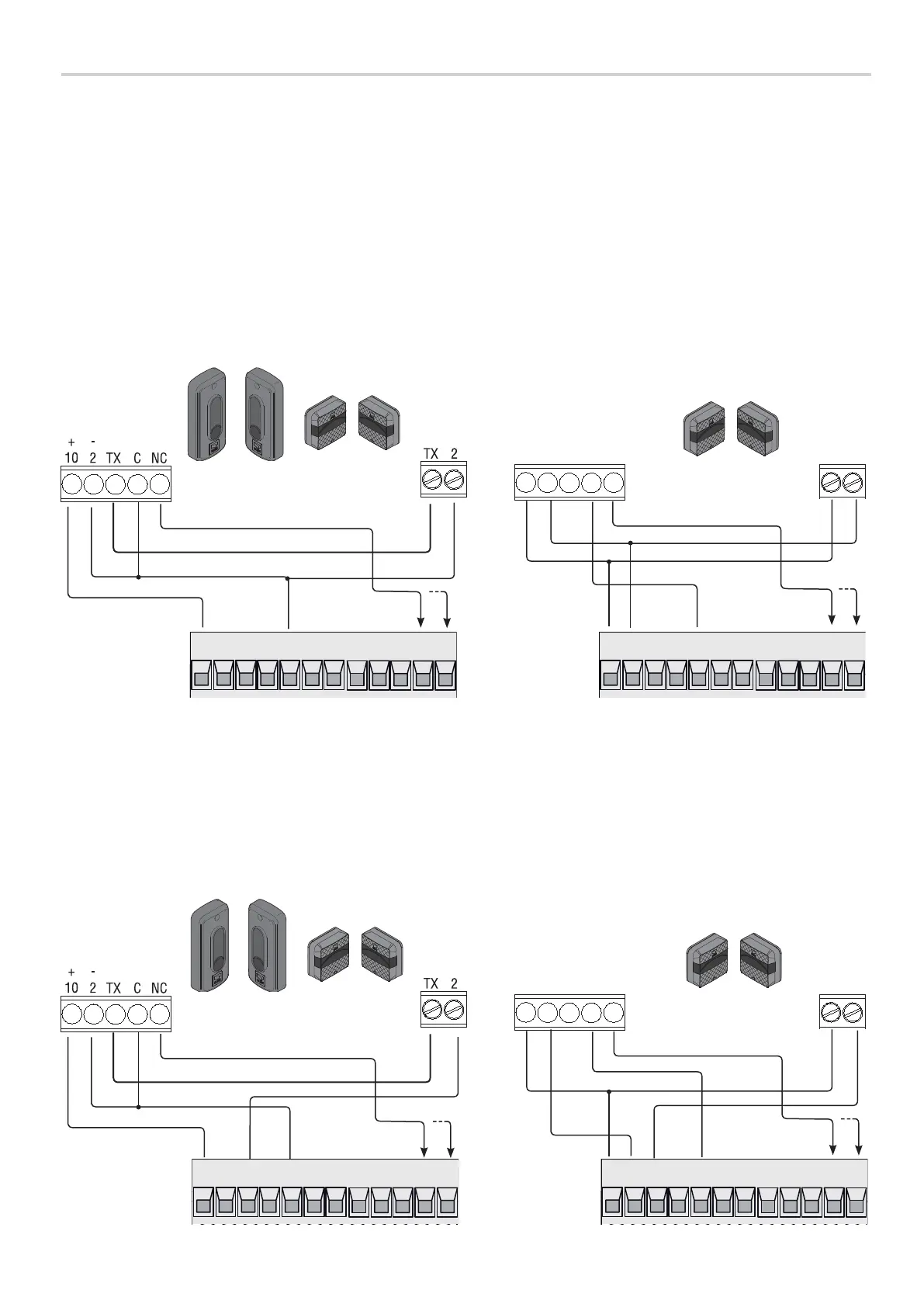

Fotocellule in (test sicurezza)
A ogni comando di apertura o di chiusura, la scheda verifica l’efficienza dei dispositivi di sicurezza (es. fotocellule).
Un’eventuale anomalia inibisce qualsiasi comando e a display appare Er4.
Abilitare la funzione F5 dalla programmazione.
DISPOSITIVI DI SICUREZZA

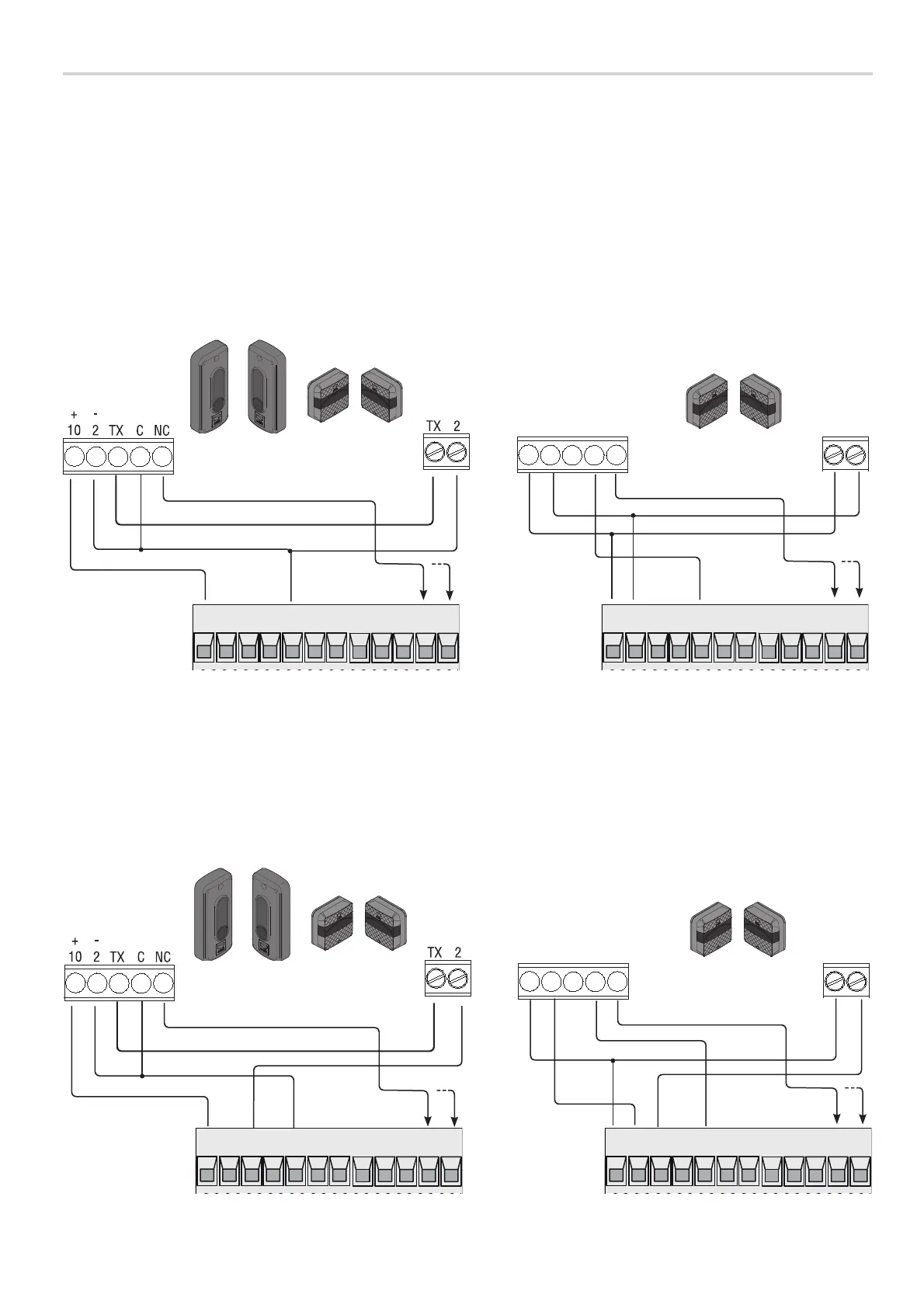

Fotocellule
Configurare il contatto CX o CY (NC), ingresso per dispositivi di sicurezza tipo fotocellule.
Vedi funzioni F2 (ingresso CX) o F3 (ingresso CY) in:
- C1 riapertura durante la chiusura. In fase di chiusura del cancello, l’apertura del contatto provoca l’inversione del movimento fino alla completa
apertura;
- C2 richiusura durante l’apertura. In fase di apertura del cancello, l’apertura del contatto provoca l’inversione del movimento fino alla completa
chiusura;
- C3 stop parziale. Arresto del cancello, se in movimento, con conseguente predisposizione alla chiusura automatica (se la funzione di chiusura
automatica è stata inserita);
- C4 attesa ostacolo. Arresto del cancello, se in movimento, conseguente ripresa del movimento dopo la rimozione dell’ostacolo.
Se non vengono utilizzati i contatti CX e CY vanno disattivati in programmazione.
Pag. 17 - Manuale FA00442M04 - 12/2017 - © CAME S.p.A. - Istruzioni originali
