RIO-CELLRIO-EDGE RIO-LUX
RIO-CONN
RIO-CONN
RSE
A B GND
A B GND
UTP CAT 5
10 11 TS 1 2 3 3P 4 5 7 CX CY 10 11 TS 1 2 3 3P 4 5 7 CX CY
Pag. 18 - Manuale FA00442-IT - 12/2017 - © CAME S.p.A. - Traduzione delle istruzioni originali
DFWN
DFWN con scheda DFI per il controllo dei
collegamenti

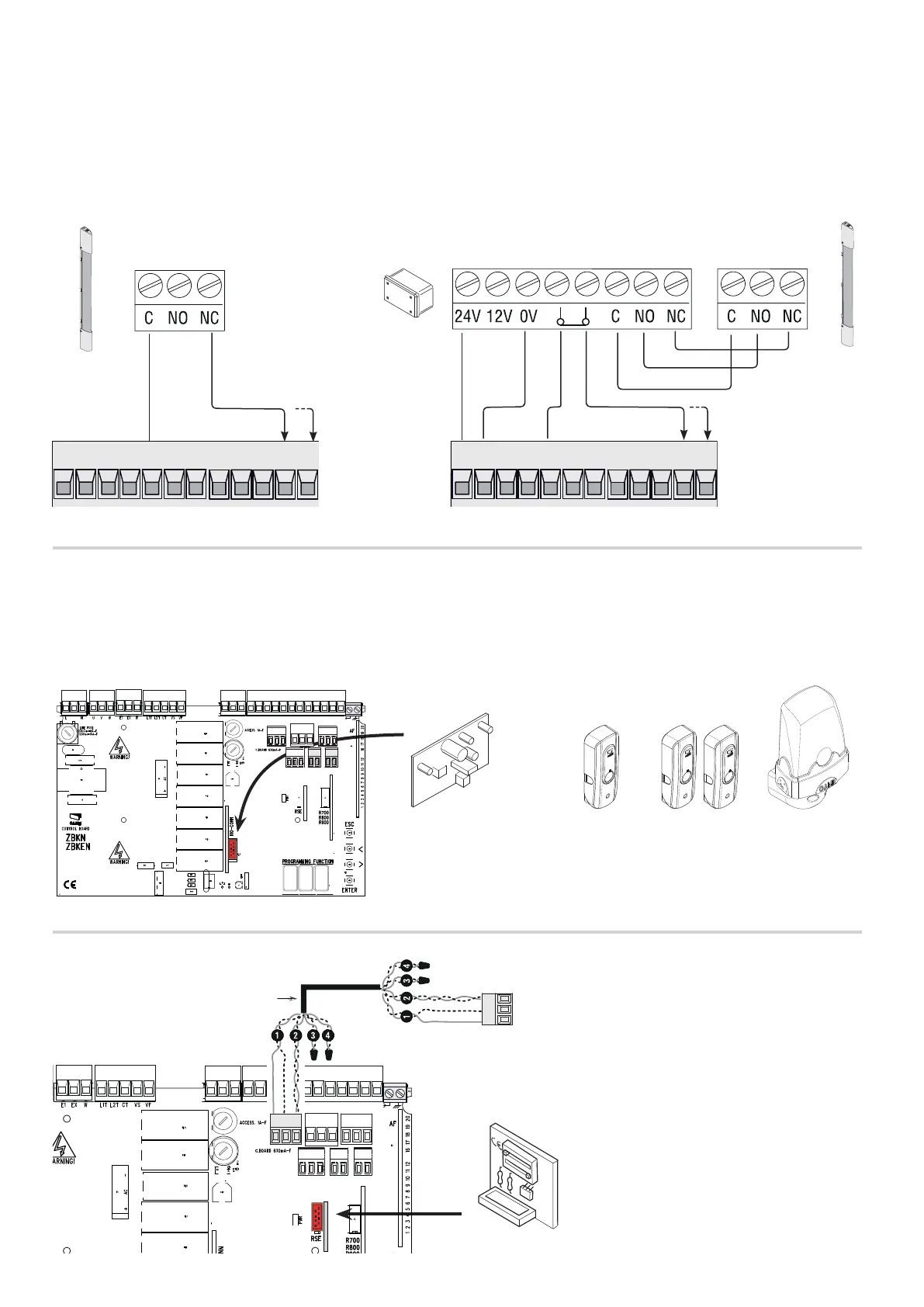

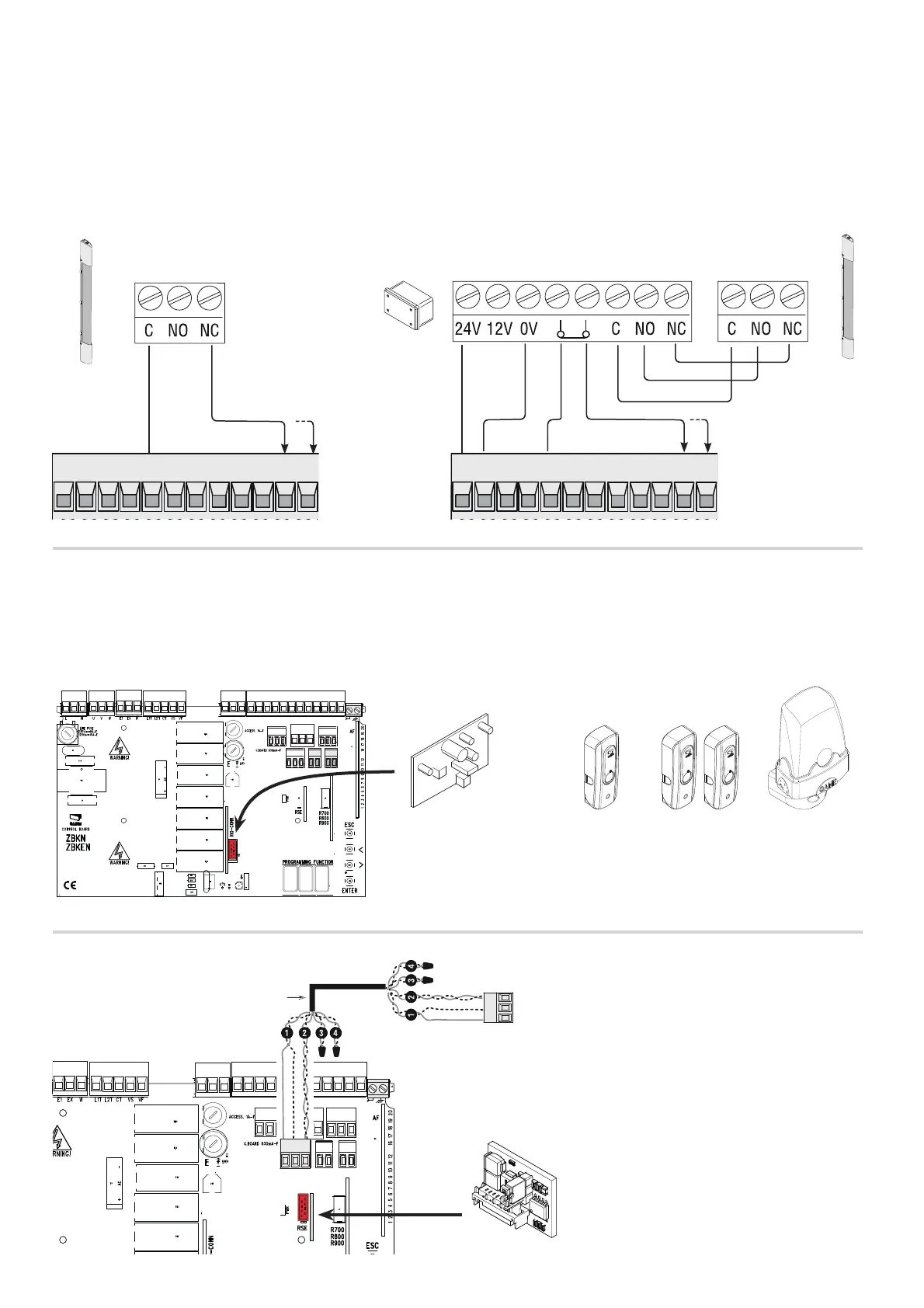

Bordi sensibili
Configurare il contatto CX o CY (NC), ingresso per dispositivi di sicurezza tipo bordi sensibili.
Vedi funzioni F2 (ingresso CX) o F3 (ingresso CY) in:
- C7 (bordi sensibili con contatto pulito) o r7 (bordi sensibili con resistenza 8K2), riapertura durante la chiusura. In fase di chiusura del cancello,
l’apertura del contatto provoca l’inversione del movimento fino alla completa apertura;
- C8 (bordi sensibili con contatto pulito) o r8 (bordi sensibili con resistenza 8K2), richiusura durante l’apertura. In fase di apertura del cancello,
l’apertura del contatto provoca l’inversione del movimento fino alla completa chiusura;
 Se non vengono utilizzati, i contatti CX e CY vanno disattivati in programmazione.
Collegamento seriale RS485 via CRP (Came Remote
Protocol) o per il funzionamento abbinato (vedi capitolo
COLLEGAMENTO E FUNZIONAMENTO IN ABBINATO).


Inserire la scheda RSE.
ATTENZIONE! Per un corretto funzionamento,
prima di inserire la scheda, è OBBLIGATORIO
TOGLIERE LA TENSIONE DI LINEA e, se presenti,
scollegare le batterie.
DISPOSITIVI WIRELESS RIO
Inserire la scheda RIO-CONN sul connettore dedicato sulla scheda elettronica.
Impostare la funzione da associare al dispositivo wireless (F65, F66, F67 e F68).
Confi gurare gli accessori wireless (RIO-EDGE, RIO-CELL e RIO-LUX) seguendo le indicazioni riportate nel fascicolo allegato di ogni accessorio.
 Se i dispositivi non sono confi gurati con la scheda RIO-CONN, appare sul display l'errore E18.
⚠
Nel caso di disturbi di radiofrequenza nell'impianto, il sistema wireless inibirà il normale funzionamento dell'automazione, appare sul display
l'errore
E17.
FUNZIONAMENTO ABBINATO O CRP (CAME REMOTE PROTOCOL)
Pag. 18 - Manuale FA00442M04 - 12/2017 - © CAME S.p.A. -Istruzioni originali
