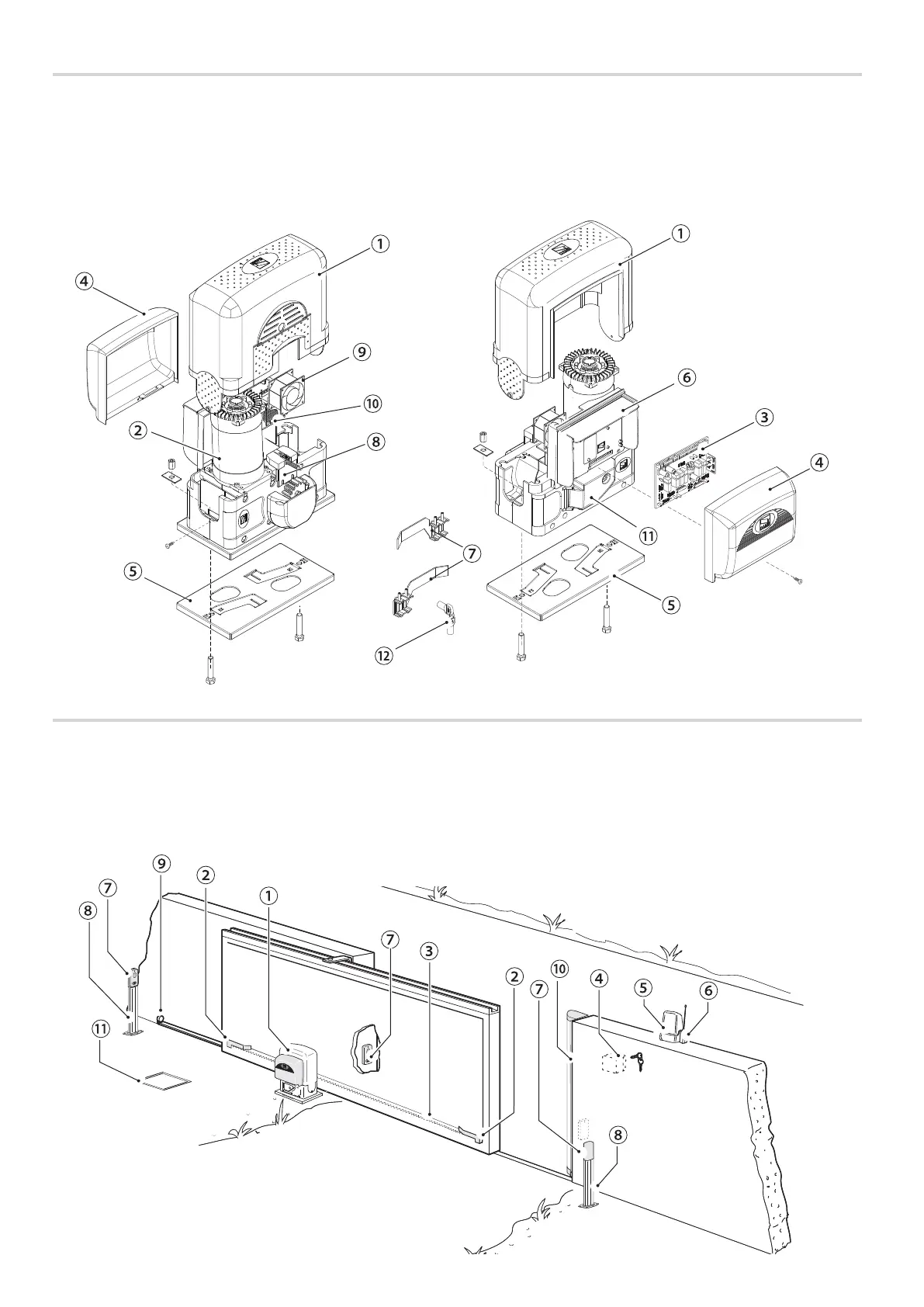

DESCRIZIONE DELLE PARTI
1. Coperchio
2. Motoriduttore
3. Scheda elettronica
4. Coperchio frontale

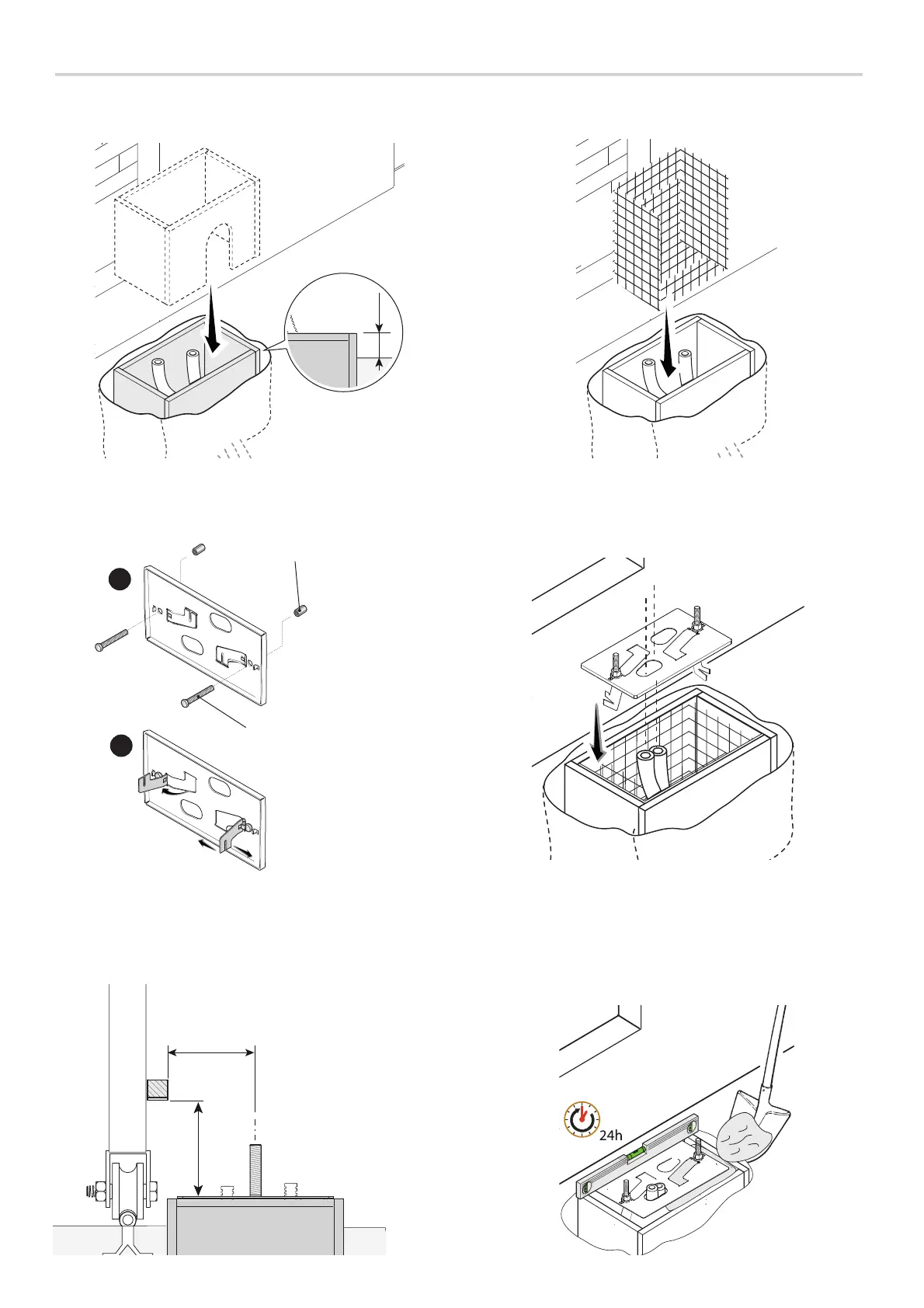

5. Piastra di fissaggio
6. Porta-scheda elettronica
7. Alette di finecorsa
8. Finecorsa meccanico
9. Ventola (serie BK-800)
10. Trasformatore
11. Sportello di sblocco
12. Chiave di sblocco
IMPIANTO TIPO
1. Automazione
2. Alette di finecorsa
3. Cremagliera
4. Selettore a chiave
5. Lampeggiatore
6. Antenna
7. Fotocellule
8. Colonnina per fotocellule
9. Battuta di arresto
10. Bordo sensibile
11. Pozzetto di derivazione
