10 - Руководство FA01413-RU - 02/2020 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
МОНТАЖ
Приведенные ниже рисунки носят иллюстративный характер, поскольку пространство для крепления автоматики и дополнительных при-
надлежностей может изменяться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться монтажником во время
установки.
На рисунках показан монтаж левосторонней автоматики.

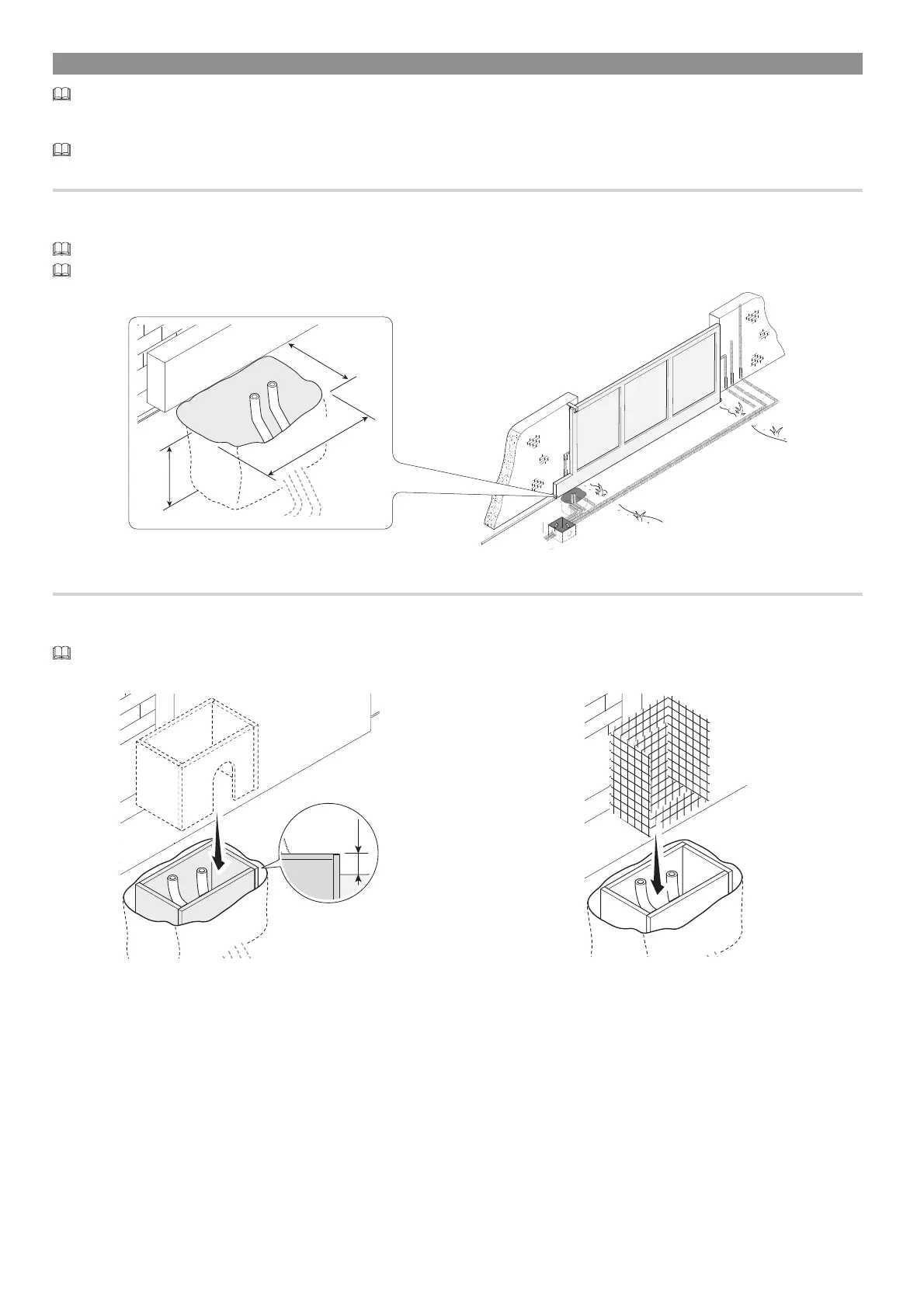

Предварительные работы
Выполните выемку грунта под опалубку.
Подготовьте трубы и гофрошланги для проводов и кабелей, идущих от разветвительного колодца.
Для подключения привода и аксессуаров рекомендуется использовать гофрированные трубы Ø40мм.
Количество гофрошлангов зависит от варианта автоматической системы и предусмотренных дополнительных устройств.
300
500
450
Установите монтажное основание.
Подготовьте опалубку большего, чем монтажное основание, размера.
Установите опалубку в выемку.
Опалубка должна подниматься над уровнем грунта на 50мм.
Вставьте железную сетку в опалубку для армирования бетона.
