MONTAŻ

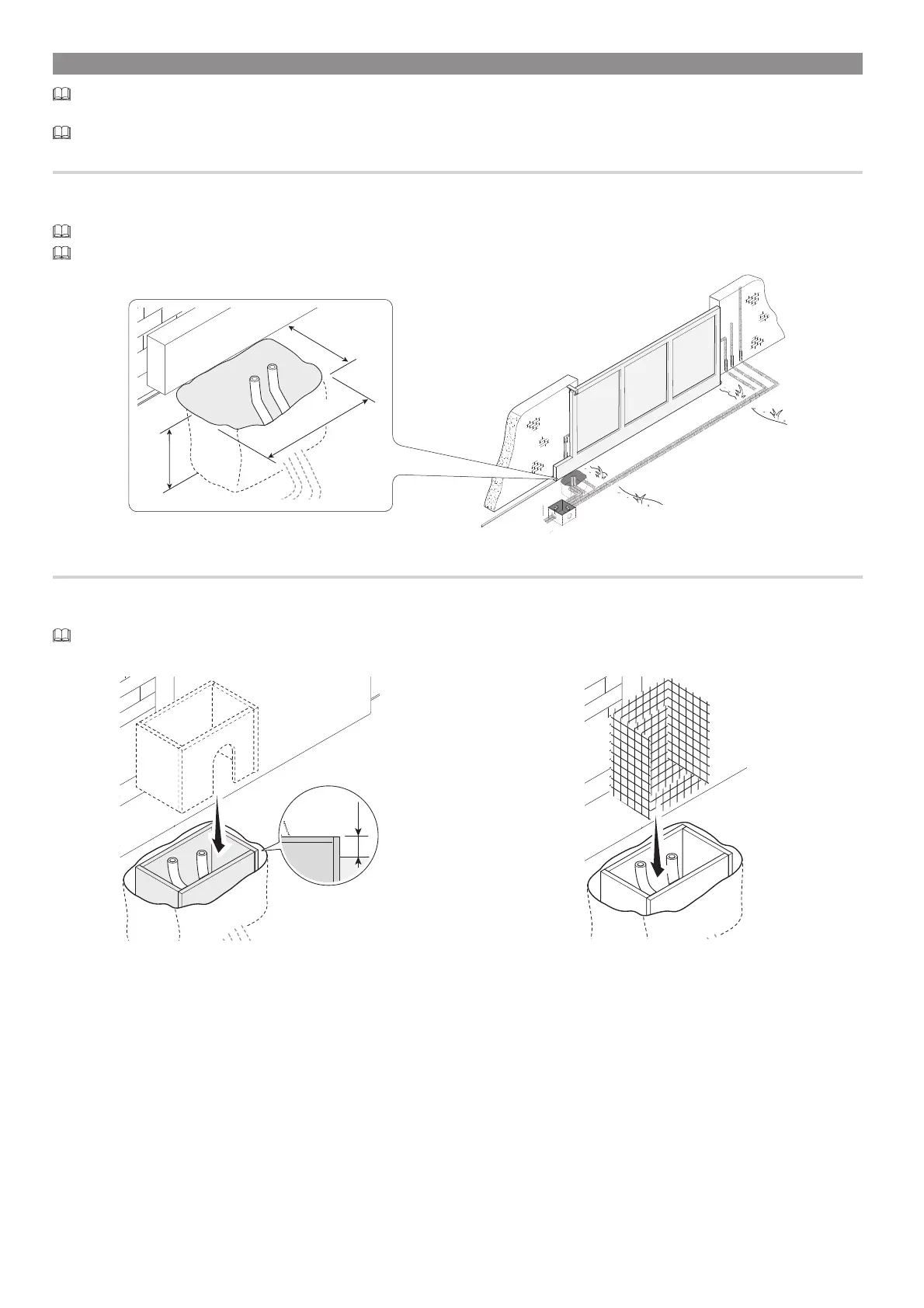

Poniższe ilustracje są jedynie przykładowe, ponieważ wymiary iprzestrzeń mocowania napędu orazakcesoriów zmieniają się wzależności od strefy
montażu. Wybór najbardziej odpowiedniego rozwiązania będzie zależał od instalatora systemu.
Rysunki dotyczą napędu zainstalowanego po lewej stronie.
Czynności wstępne
Przygotować wykop pod skrzynkę fundamentową.
Przygotować peszle niezbędne do wykonania połączeń przewodów wychodzących ze studzienki rozgałęźnej.
W celu podłączenia motoreduktora i akcesoriów zaleca się stosować peszle ośrednicy 40 mm.
Ich liczba jest uzależniona od rodzaju systemu i od przewidzianych akcesoriów.
300
500
450
Montaż płyty mocującej
Przygotować skrzynkę fundamentową owymiarach większych niż wymiary płyty mocującej.
Włożyć skrzynkę do wykopu.
Skrzynka musi wystawać o 50 mm nad poziom podłoża.
Wprowadzić żelazną kratę do skrzynki fundamentowej w celu uzbrojenia cementu.
