16 - Instrukcja FA01413-PL - 02/2020 - © CAME S.p.A. - Producent zastrzega sobie prawo do wprowadzania zmian wtreści instrukcji bez wcześniejszego powiadomienia. - Tłumaczenie oryginalnej instrukcji

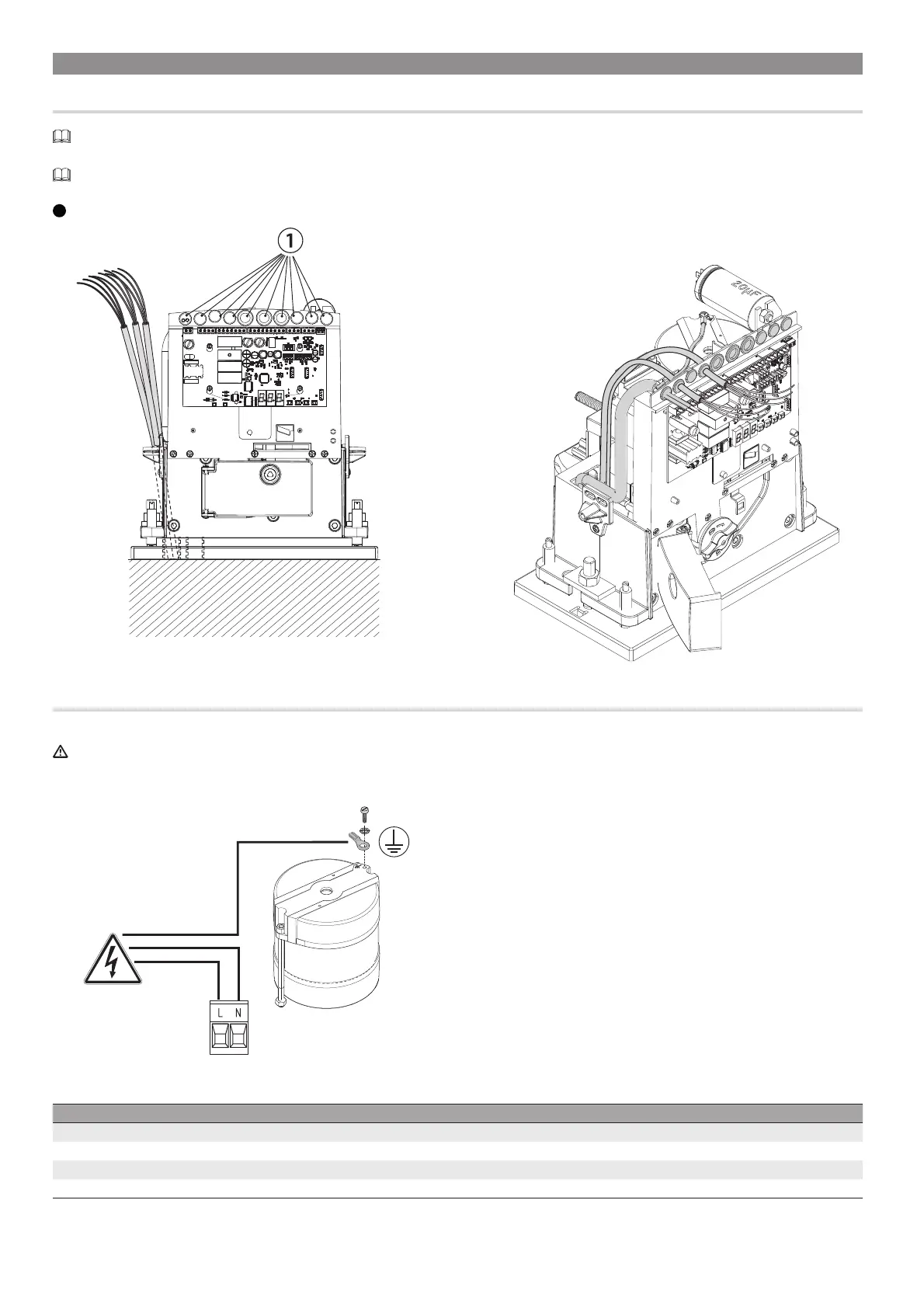

POŁĄCZENIA ELEKTRYCZNE
Poprowadzenie kabli elektrycznych
Wykonać połączenia elektryczne zgodnie z obowiązującymi przepisami.
Przewody elektryczne nie mogą się stykać z częściami, które mogą się nagrzewać podczas pracy (na przykład silnik i transformator).
Użyć przepustów kablowych, aby podłączyć urządzenia do panelu sterowania. Jeden z nich musi zostać przeznaczony wyłącznie do przewodu
zasilającego.
1
Przepusty suportu płyty
Zasilanie
Podczas każdego etapu montażu należy się upewnić, że prace są wykonywane przy odłączonym napięciu.
Przed rozpoczęciem prac na panelu sterowania należy odłączyć napięcie sieciowe oraz ewentualne baterie.
Podłączenie do sieci elektrycznej (120/230 V AC – 50/60 Hz)
120 / 230 V AC
50/60 Hz
Maksymalne obciążenie styków
Urządzenie Wyjście Zasilanie (V) Moc (W)
Akcesoria 10 - 11 24 AC 20
Dodatkowa lampa W - E1 230 AC 60
Lampa ostrzegawcza W - E1 230 AC 25
Kontrolka stanu napędu 11 - FC / 11 - FA 24 AC 3
