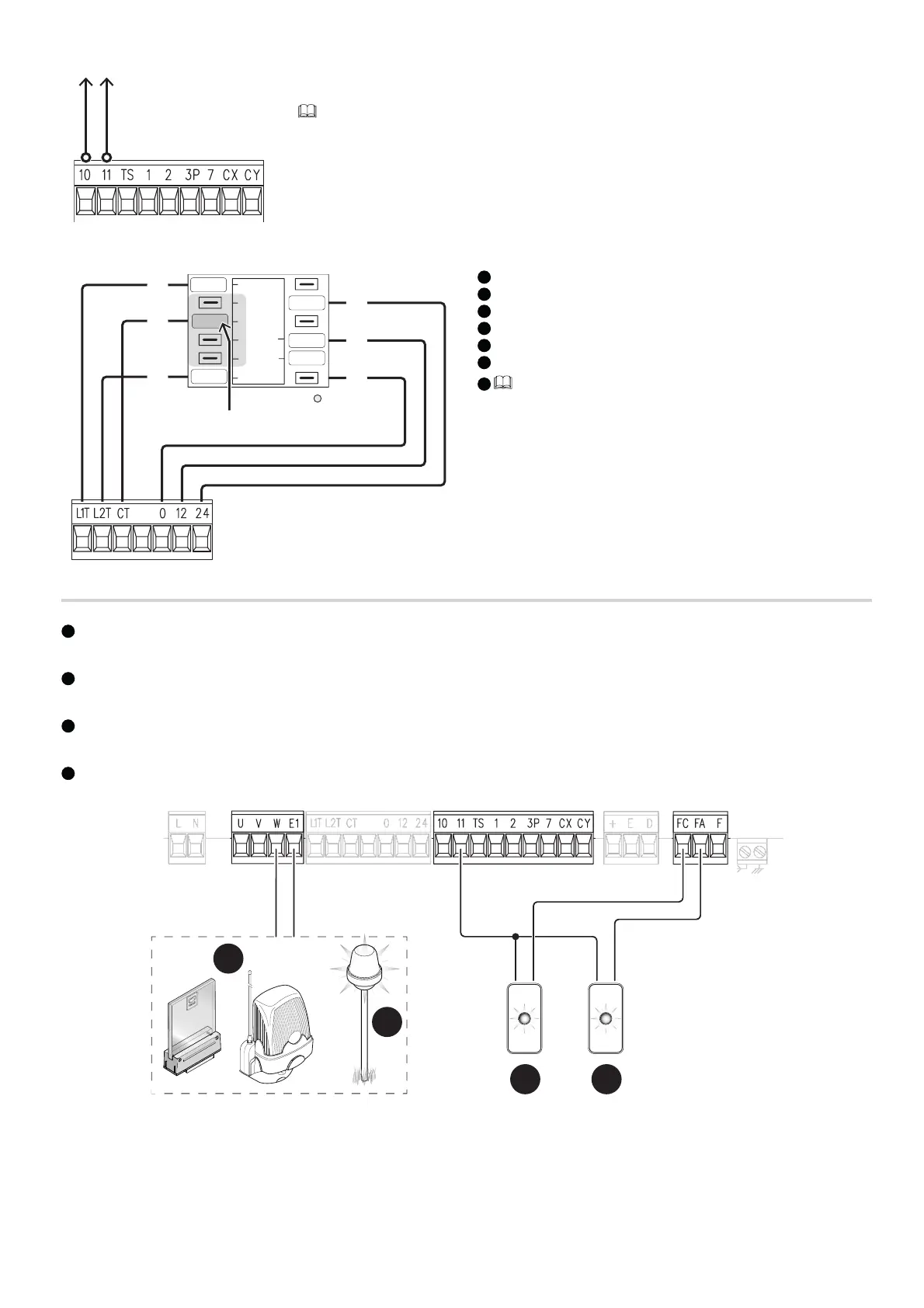

Wyjście zasilania dla akcesoriów
Wyjście dostarcza standardowo napięcie 24 V AC.
Suma prądu pobieranego przez podłączone akcesoria nie może przekraczać wartości 20 W.
Ogranicznik momentu obrotowego
L2T
12
24
1
2
3
4
L1T
0
1
2
3
6
5
4
7
1
Biały przewód
2
Czarny przewód
3
Czerwony przewód
4
Niebieski przewód
5
Fioletowy przewód
6
Pomarańczowy przewód
7
W celu zmiany momentu silnika przełożyć wskazane złącze Faston w
jedną z 4 pozycji; od 1 (minimalna) do 4 (maksymalna).
Urządzenia sygnalizacyjne
1
Lampa ostrzegawcza
Miga podczas otwierania izamykania napędu.
2
Dodatkowa lampa
Wzmacnia oświetlenie strefy manewru.
3
Kontrolka stanu napędu
Informuje, że napęd jest w pozycji otwartej.
4
Kontrolka stanu napędu
Informuje, że napęd jest w pozycji zamkniętej.
