16 - Руководство FA01413-RU - 02/2020 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

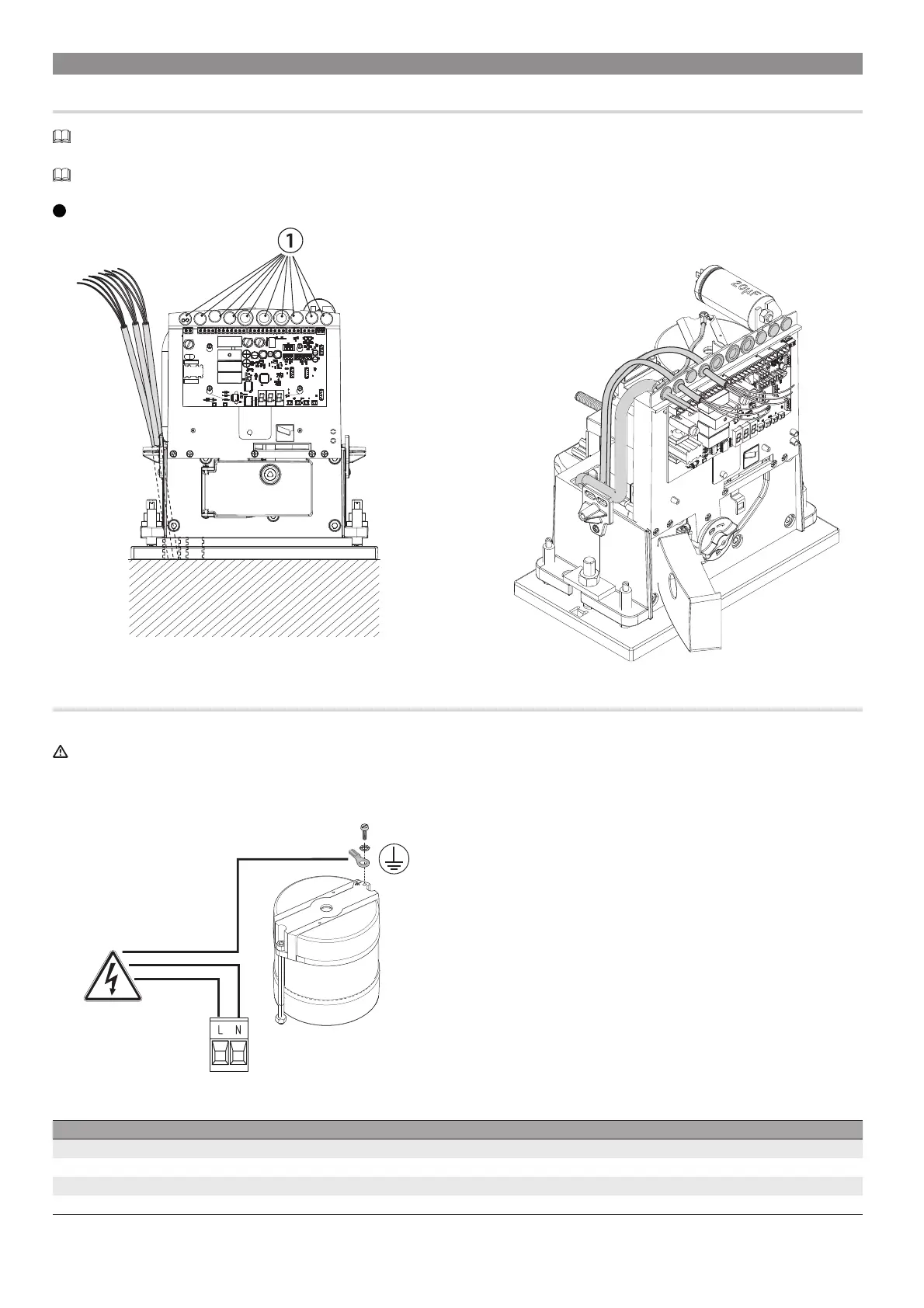

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Прокладка электрокабелей
Выполните электрические подключения в соответствии с действующими нормами.
Электрические кабели не должны соприкасаться с деталями, которые могут нагреваться во время эксплуатации (например, мотором и трансформатором).
Для подключения устройств к блоку управления используйте гермовводы. Один из гермовводов должен быть предназначен непосредственно для
кабеля электропитания.
1
Кабельные сальники основания платы
Электропитание
Убедитесь в отсутствии напряжения перед каждым этапом монтажных работ.
Перед началом работ по эксплуатации, ремонту, настройке и регулировке блока управления отключите сетевое электропитание и/или отсоеди-
ните аккумуляторы.
Подключение к сетевому электропитанию (~120/230В, 50/60Гц)
120 / 230 V AC
50/60 Hz
Максимальная нагрузка на контакты
Устройство Выход Электропитание (В) Мощность (Вт)
Аксессуары 10 - 11 ~24 20
Вспомогательная лампа W - E1 ~230 60
Сигнальная лампа W - E1 ~230 25
Лампа-индикатор состояния автоматики 11 - FC / 11 - FA ~24 3
