5 - Руководство FA01413-RU - 02/2020 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
ДАННЫЕ И ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ
Условные обозначения
Этот символ обозначает раздел, требующий особого внимания.
Этот символ обозначает раздел, связанный с вопросами безопасности.
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
Все размеры приведены в мм, если не указано иное.
Описание
801MS-0040
BX604AGS - Автоматический привод, оснащенный электронной платой управления с дисплеем, встроенным радиодекодером и механическими концевы-
ми выключателями, для откатных ворот массой до 400кг и длиной до 14м.
801MS-0050
BX608AGS - Автоматический привод, оснащенный электронной платой управления с дисплеем, встроенным радиодекодером и механическими концевы-
ми выключателями, для откатных ворот массой до 800кг и длиной до 14м.
801MS-0051
BX608ALS - Автоматический привод, оснащенный электронной платой управления с дисплеем, встроенным радиодекодером и механическими концевы-
ми выключателями, для откатных ворот массой до 800кг и длиной до 14м.
Назначение
Решение для откатных ворот частных жилых домов
Запрещено использовать устройство не по назначению и устанавливать его методами, не описанными в этой инструкции.

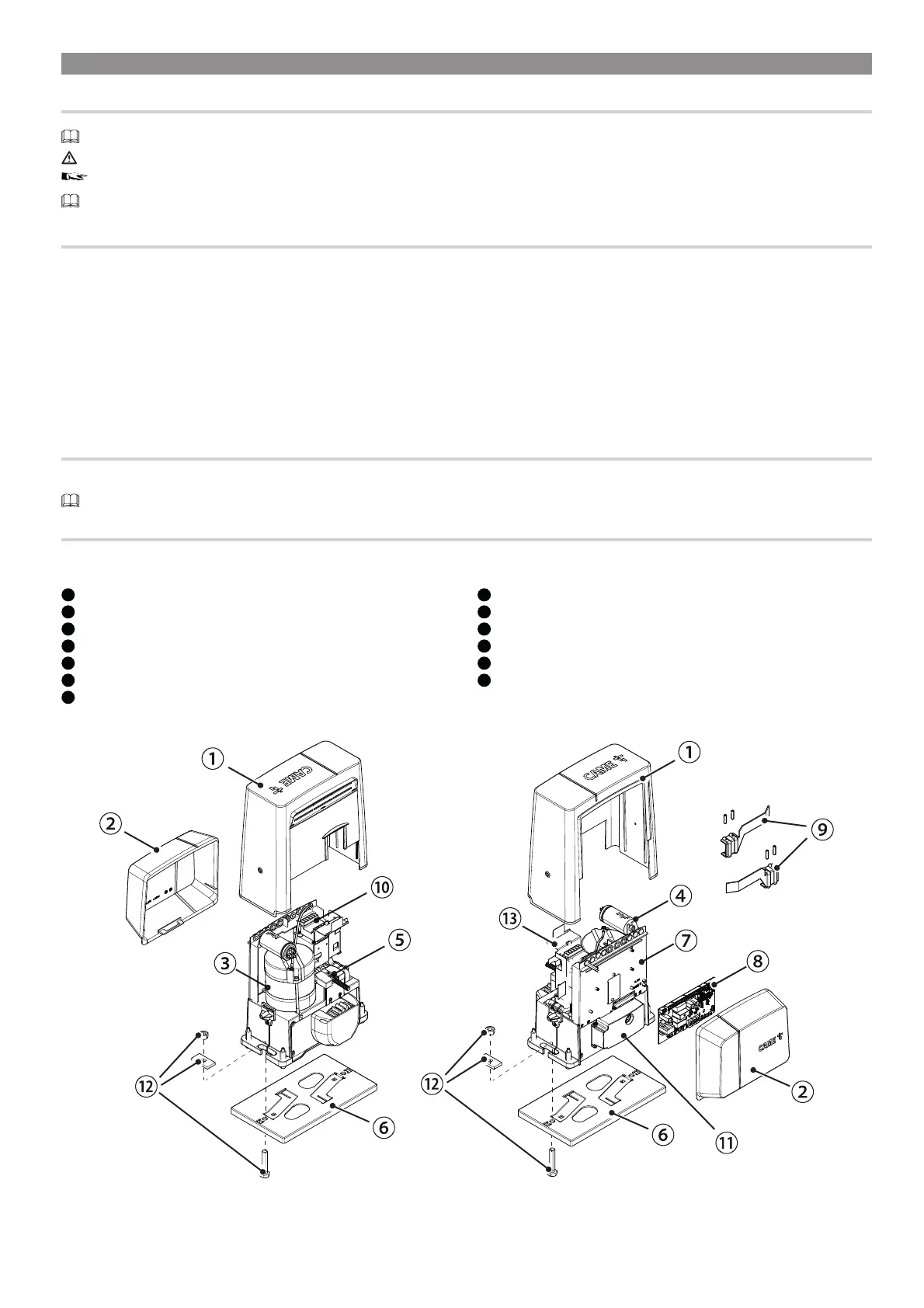

Описание компонентов
Автоматика
1
Крышка
2
Передняя крышка
3
Привод
4
Конденсатор
5
Механический ограничитель хода
6
Монтажное основание
7
Кронштейн электронной платы
8
Электронная плата
9
Упоры концевых выключателей
10
Трансформатор
11
Дверца разблокировки
12
Крепежные детали
13
Кронштейн для крепления аксессуаров
